Реферат



" .еегюве т)1ф ыас - з ,: i "> ° ч-=@ МР Ф1(-,Л

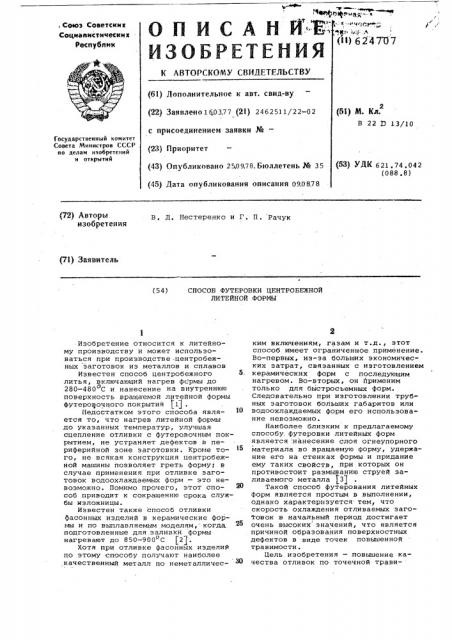

О П И (: А и Я (, ИЗОБРЕТЕНИЯ, Союз Советских

Социапистимесни и

Республик (<<) 624707

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 160377 (21) 2462511/22-02 с присоединением заявки №вЂ” (23) Приоритет (43) Опубликовано 250978, Бюллетень № 35 (45) Дата опубликования описания 09.0878 (И) М. Кл.

В 22 P 13/10

Государственный комитет

Совета Министров СССР оо делам изобретений и открытий (5З) УДK 621,74.042 (088.8) (72) Авторы изобретения

В, Д, Нестеренко и Г, П. Рачук

Pl) Заявитель (54) СПОСОБ ФУТЕРОВКИ ЦЕНТРОБЕЖНОЙ

ЛИТЕЙНОЙ ФОРМЫ

Изобретение относится к литейному производству и может использоваться при производстве .центробежных заготовок из металлов и сплавов

Известен способ центробежного 5 литья, включающий нагрев фс. рмы до

280-480 С и нанесение на внутреннюю о поверхность вращаемой литейной формы футеровочного покрытия (1J .

Недостатком этого способа является то, что нагрев литейной формы до указанных температур, улучшая сцепление отливки с футеровочным покрытием, не устраняет дефектов в периферийной зоне заготовки. Кроме того, не всякая конструкция центробежной машины позволяет греть форму; в случае применения при отливке заготовок водоохлаждаемых форм — это невозможно. Помимо прочего, этот способ приводит к сокращению срока службы изложницы.

Известен также способ отливки фасонных изделий в керамические формы и по выплавляемым моделям, когда. подготовленные для.заливки формы нагревают до 850 †9 С j2) .

Хотя при отливке фасонных изделий по этому способу получают наиболее качественный металл по неметаллическим включениям, газам и т.д., этот способ имеет ограниченное применение.

Во-первых, из-за больших экономических затрат, связанных с изготовлением керамических форм с последующим нагревом. Во-вторых, он применим только для быстросъемных форм.

Следовательно при изготовлении трубных заготовок больших габаритов или водоохлаждаемых форм его использова" ние невозможно.

Наиболее близким к предлагаемому способу. футеровки литейных форм является:нанесение слоя огнеупорного материала во вращаемую форму, удержание его на стенках формы и придание ему таких свойств, при которых он противостоит размыванию струей заливаемого металла f3)

Такой способ футерования литейных форм является простым в выполнении, однако характеризуется темт что скорость охлаждения отливаемых заготовок в начальный период достигает очень высоких значений, что является причиной образования поверхностных дефектов в виде точек повышенной травимости.

Цель изобретения — повышение качества отливок по точечной трави-
