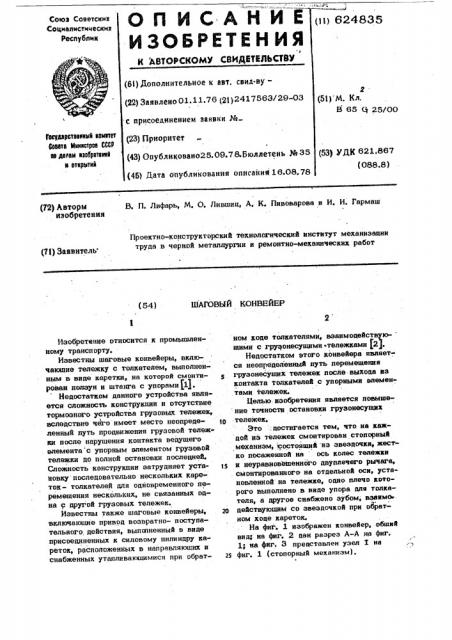

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДИТВДЬСТВУ

I i

Союз Советских

Социалистических республик (Sl) Дополнительное к авт. свид-ву(22) Заявлено 01. 1 1.76 (2l ) 2417563/29-0 с присоединением заявки ¹ (23) Приоритет (43) Опубликовано25.09.78.Бюллетень ¹ (46) Дата опубликования описаний 16.08.

2. М, Кл.

B 65 (4 25/00

Воударотввккы9 коивтвт

Соввтв 1вкикотров СССР

an лолам квобрвтвккй и открытий

УДЯ 621.867 (088.8) В. П. Лифарь, М, О. Лившиц, А, К. Пивоварова и И. И. Гармаш (72) Авторы изобретения

Проектно-конструкторский технологический институт механизации труда в черной металлургии и ремонтно-механических работ (7Ф) Заявитель

ШАГОВЫЙ КОНВЕЙЕР (54) Изобретение относится к промышленному транспорту.

Известны шаговые конвейеры, включающие тележку с толкатейем, выполненным в виде каретки, на которой смонтирован ползун и штанга с упорами111.

Недостатком данного устройства является сложность конструкции и отсутствие тормозного устройства грузовых тележек, вследствие чего имеет место неопределенный путь продвижения грузовой тележки после нарушения контакта ведущего . елемента с упорным элементом грузовой тележки до.полной остановки последней.

Сложность конструкции затрудняет установку последовательно нескольких кареток- толкателей для одновременного перемещения нескольких, не связанных одна с другой грузовых тележек.

Известны также шаговые конвейеры, включающие привод возвратно- поступательного действия, выпизнеиный в виде присоединенных к силовому цилиндру кареток, расположенных в налрявляюших и снабженных утапливаюшимися при обратном ходе толкателями, взаимодейств ю- шими с груэонесушими тележками (2).

Недостатком атого .конвейера является неопределенный путь перемещения груэонесуших тележек после-выхода иэ контакта толкателей с упорными элементами тележек.

Белью изобретения является повыше ние точности остановки груэонесущих щ .тележек.

Это;достигается тем, что на каждой иэ тележек смонтирован стопорный механизм, состоящий из звездочки, жестко посаженной на ось колес тележки

1» и неуравновешенного двуплечего рычага, . смонтированного на отдельной оси, установленной на тележке, одно плечо «оторого выполнено в виде упора для толкателя, а другое снабжено зубом, взаимо»

20 действующим со звездочкой при образном ходе кареток.

На фиг. 1 изображен конвейер, общий вид; на фиг. 2 дан разрез A-A на фиг.

1; на фиг, 3 представлен узел T на

25 фнг. 1 (стопорный механизм).

Шаговый конвейер имеет раму 1, на которой крепится направляющая 2. По направляющей 2 прн помощи гидропнлннцра 3 перемешаются двухосные каретки

4, соединенные друг с другом прн помощи шарниров 5 и снабженные,уталлив&юшимиоя толкателями 6 На этой же направляющей 2 расположены рельсы 7, . по которым перемещаются грузонесущие тепежки 8, каждая иэ которых снабжена неуравновешенным двуплечим рычагом 9,, 1Е эакреппенным на оси 10 с подшипника. мн и звездочкой Ll, сидящей на оси 12 задних колес. Одно плечо «рычага 9 выполнено s виде упора дпя толкателя

6, а другое плечо Г снабжено зубом4, взаимодействующим со звездочкой 3.1 при обратном ходе кареток 4. Звездочки

13, и рычаги.9 заключены в кожухи 13Ä закреппенные на тележках 8.

Ю I 29

Работает конвейер следующим образомg

Грузовые тележки перемещаются при рабочем ходе гнцроципнндра Э. Двухос- ные каретки 4, Шарнирно соединенные между собой, перемещаются на щаг, рав-

1 ньй ходу гидроцилиндра 3. Утаплнвающие ся толкателн 6 упираются в плечи Ж. ры+ чагов 9, которые поворачиваются вокруг осей 10 н илечамн dÃ.упираютси в. упоры, расположенные на корд сах теле36 жек. Вследствие етого зубья рычагов

9 выходят ga зацепления:со звездочка- ми 11, освобождая .- осн 12 копес, и тележки 8 перемещаются также на, шаг, равный величине рабочего хода гидропиt13lHQp8 3

При холостом ходе гидропипиндра нарущаетсн контакт между толкателями 6 .н рычагами 8, которые поворачйваются вокруг осей 10, плечи, д" иэ-за большого

49 веса опускаются н зубья 4 взаимодействуют со звездочкой 11, бсн 12 эатормаживаются и тележки останавливаются.

Толкателн 6 поворачиваются вокруг осей прн наезде на кожухи 13 и, утаплнваясь, свободно проходят под ними. Следующее движение грузовых тележек 8 начинается с новой познани прн рабочем ходе гидроцнпнндра.

Формула изобретения

Шаговый конвейер, включающий привод возвратно-поступательного действия, выполненный в виде присоединенных к силовому цилиндру кареток, расположенных в направляющих и снабженных утапливаюшимися при обратном ходе тоакателями, взаимодействующими с грузонесушими тележками, отличающийся тем, что, с налью повышения точности остановки груэонесущих тележек, на каждой из последних смонтирован стопорный механизм, состоящий из звездочки, жест,— ко посаженной на ocb колес тележки н йеуравновешенного двуппечего рычага, . смонтированного на отдельной оси, устаl новленной на тележке, одно плечо ., которого выполнено и виде упора дпя голкателя, а другое снабжено зубом, взаимодействующим со звездочкой при обратном ходе кареток.

Источники информапии, принятые во внимание при экспертизе:, 1

1. Авторское свидетельство СССР

М ЗЗОО82, кл. В 65 6 25/08, 1968., 2, Авторское свидетельство СССР .

% 424689, кп. В 65 Q 25/ОО, 1974.

624935

Составитель Н Жуков

Редактор Е, Полионова Техред A. Бонда,КорректорН. Тупнпа

Заказ 5328/19 Тираж 1875 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам нзобретею и и открытий

113035, Москва, Ж-35, Раушскан наб., p. 4/5

Филиал ПЛП Патент, г. Ужгород, ул. Проектная, 4
