Класс 40с, 4

40с, 6„,, % 62486

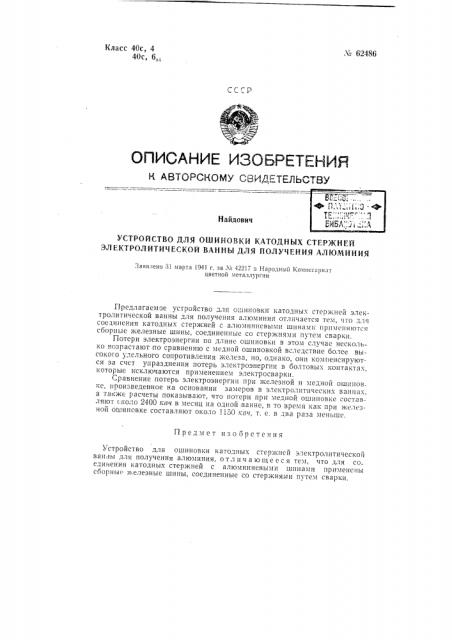

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Найдович

УСТРОЙСТВО ДЛЯ ОШИНОВКИ КАТОДНЫХ СТЕРЖНЕЙ

ЭЛЕКТРОЛИТИЧЕСКОЙ ВАННЫ ДЛЯ ПОЛУЧЕНИЯ АЛЮМИНИЯ

Заявлено 31 марта 1941 г. за М 42217 в Народный Ь;омиссарнат цветной металлургии

Предлагаемое устройство для ошиновки катодных стержней электролитической ванны для получения алюминия отличается тем, что для соединения катодных стержней с алюминиевыми шинами применяются сборные железные шины, соединенные со стержнями путем сварки.

Потери электроэнергии по длине ошиновки в этом случае несколько возрастают по сравнению с медной ошиновкой вследствие более выc0Kotо удельного сопротивления железа, но, однако, они компенсируются за счет упразднения потерь электроэнергии в болтовых контактах, которые исключаются применением электросварки.

Сравнение потерь электроэнергии при железной и медной ошинов ке, произведенное на основании замеров в электролитических ваннах, а также расчеты показывают, что потери при медной ошиновке составляют око;о 2400 квч в месяц на одной ванне, в то время как при железной ошиновке составляют около 1150 кв«, т. е. в два раза меньше.

Предмет изобретения

Устройство для ошиновки катодных стержней электролитической ванны для получения алюминия, о т л и ч а ю щ е е с я тем, что для со единения катодных стержней с алюминиевыми шинами применены соорные железные шины, соединенные со стержнями путем сварки.
