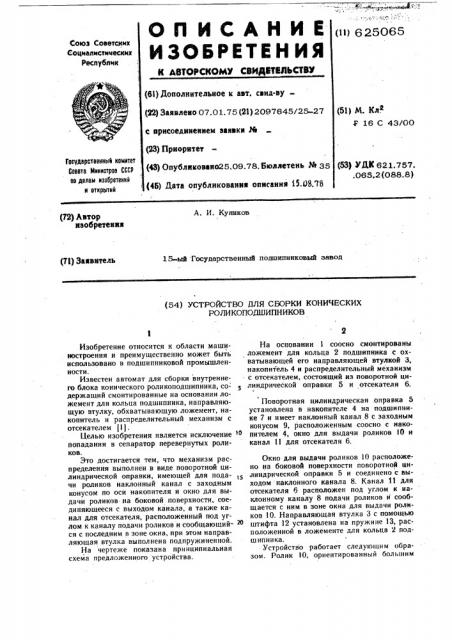

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДИЮЛЬСТВУ (11) 625065

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свил-ву— (22) Заявлено 07.01. 75 (21) 2097645/25-27 с присоединением заявки № (И) Прнорытет (43) Опублнковано25.09.78. Бюллетень № 85 (51) М. Клк

4 16 С 43/00

Государственный комитет

Совета Министров СССР по декам изобретений и открытий (оЗ) УОс 621.757. .065. 2 (088. 8) (45) Дата опубликования опнсания 15.цв..е8

A. И. Куликов (72) Лвтор изобретения

15-ый Государственный подшипниковый эавод (71) Заявитель (54) УСТРОЙСТВО ПЛЯ СБОРКИ КОНИЧЕСКИХ

РОЛИКОПОДШИПНИКОВ

Изобретение относится к области машиностроения и преимущественно может быть использовано в подшипниковой промышленности.

Известен автомат для сборки внутреннего блока конического роликоподшипника, со- держащий смонтированные на основании ложемент для кольца подшипника, направляющую втулку, обхватывающую ложемент, накопитель и распределительный механизм с отсекателем (!).

Целью изобретения является исключение попадания в сепаратор перевернутых роликов.

Это достигается тем, что механизм распределения выполнен в виде поворотной цилиндрической оправки, имеющей для подачи роликов наклонный канал с заходным конусом по оси накопителя и окно для выдачи роликов на боковой поверхности, соединяющееся с выходом канала, а также канал для отсекателя, расположенный под углом к каналу подачи роликов и сообщающийся с последним в зоне окна, при этом направляющая втулка выполнена подпружиненной.

На чертеже показана принципиальная схема предложенного устройства.

На основании 1 соосно смонтированы ложемент для кольца 2 подшипника с охватывающей его направляющей втулкой 3, накопитель 4 и распределительный механизм с отсекателем, состоящий из поворотной цилиндрической оправки 5 и отсекателя б.

Поворотная цилиндрическая .оправка 5 установлена в накопителе 4 на подшипнике 7 и имеет наклонный канал 8 с заходным конусом 9, расположенным соосно с накопителем 4, окно для выдачи роликов 10 и канал ll для отсекателя 6.

Окно для выдачи роликов 10 расположено на боковой поверхности поворотной цилиндрической оправки 5 и соединено с выходом наклонного канала 8. Канал 11 для отсекателя 6 расположен под углом к наклонному каналу 8 подачи роликов и сообщается с ним в зоне окна для выдачи роликов 10. Направляющая втулка 3 с помощью штифта 12 установлена на пружине 13, расположенной в ложементе для кольца 2 подшипника

Устройство работает следующи м образом. Ролик ЕО, ориентированный большим

625065

Составитель И. Баранов

Редактор Л. Народная Техред О, Луговая Корректор Д, Мельниченко

Заказ 5376/32 Тираж 1198 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП <Патент, г. Ужгород, ул. Проектная, 4 диаметром вниз, поступает из накопителя 4 через заходной конус 9 в наклонный канал Ь и удерживается отсекателем 6 в исходном положении. Опускают направляющую втулку 3 вниз до упора. Устанавливают на ложемент 14 для кольца подшипника внутреннее кольцо 2 подшипника с сепаратором 15. 11рижимают сепаратор направляющей втулкой 3 к торцу поворотной цилиндрической оправки 5. При этом внутреннее кольцо 2 подшипника остается на ложементе для кольца 2 подшипника, поворачивают отсекатель 6 на

90 . В результате ролик 10 под собственным весом опускается в гнездо сепаратора 15.

Поворачивая оправку 5, заполняют все гнезда сепаратора 15 роликами 10, После заполнения сепаратора 15 роликами 10, возвращают отсекатель 6 в исходное положение н опускают направляющую втулку 3 вниз. При этом происходит установка сепаратора 5 с роликами 10 на внутреннее кольцо подшипника. Собранный подшипник снимают с ложемента 14 для кольца 2 подшипника.

Формила изобретения

Устройство для сборки конических роликоподшипников, содержащее смонтированные на основании ложемент для кольца подшипника, направляющую втулку, обхватывающую ложемент, накопитель и распределительный механизм с отсекателем, отличающееся тем, что, с целью повышения надежности путем исключения попадания в сепаратор перевернутых роликов, механизм распределения выполнен в виде поворотной цилиндрической оправки, имеющей для подачи роликов наклонный. канал с заходным конусом по оси накопителя и окно для выдачи роликов на боковой поверхности, соединяющееся с выходом канала, а также канал для отсекателя, расположенный под углом к каналу подачи роликов и сообщающийся с последним в зоне окна, при этом направляющая втулка выполнена подпружиненной.

Источники информации, принятые во внимание при экспертизе:

l. Авторское свидетельство СССР № 121712, кл. F 16 С 43/04, 1959.
