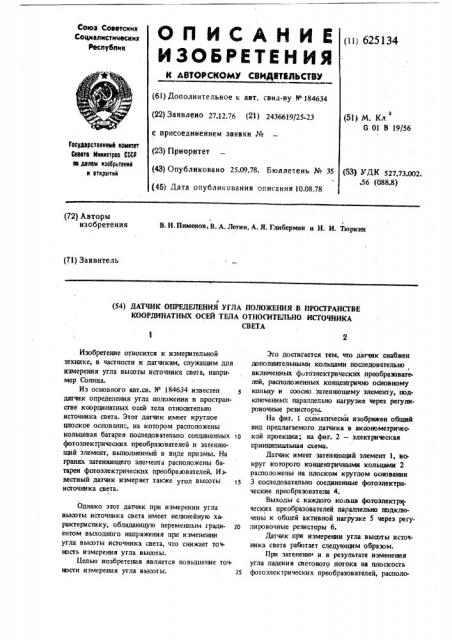

Датчик определения угла положения в пространстве координатных осей телп относительно источника света
Иллюстрации
Показать всеРеферат
625134 жвнных цо кольцам„на основании, происходит пропорциональное изменение токов в кольцах фотоэлектрических преобразователей, а следовательно, и изменение амплитуды выходного аигнапа на нагрузке, по которому судят об угле высоты источника света. При настройке дат ика ток каждого кольца подбирают с поааэщью регулировочных резисторов,, включен- ных последовательно каждому кольцу, или использованием в кольцах фотоэлектрических преобразовагелей с различными характеристиками, или подбором площадей фотозлектричео ких преобразователей.
Токи колец фотоэлектрических преобразователей могут быть подобраны как s каждом из способов в отдельности, так и комбинировал- ное
Налив«е концентрических колец фотоэлектрических преобразователей,.расположенных на щюском основании и соосных затеняющему
20 элементу, и регулировочных резисторов позволяет получить постоянный градиент выходного напряжения датчика при изменении угла высоты точечного источника света, т.е. выходную характеристику, близкую к линейной, что повышает точность. измерения.
Формула изобретения
Датчик определения угла положения в порстрвнстве координатных осей тела относительно источника света по авт.св. У 184634, о т л и ч в ю шийся тем, что, с далью повышения точности измерения угла высоты, он снабжен дополнительными кольцами последовательно включенных фотоэлектрических преобразователей, расположенных концентрично основному кольцу и соосно затеняющему элементу, подключенных параллельно нагрузке через регулировочные резисторы.
