Реферат



Ц.

ОАЗИСА

КЗОБРЕТ

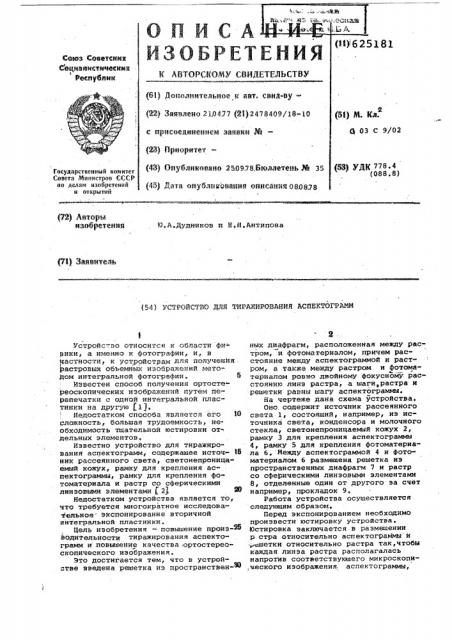

K АВТОРСКОМУ СВИД (61) Дополнительиое к авт. (22(Зайвлено 21.04.77 (П) 24

IL поисоединениеы зйявии И

С У02

778.4 (088.8) (43) Опубликовано 250978.5 (45) Дата ои блныОвяяия ой

Государственный комитет

Совета Министров СССР но делам изобретений и Открытий

Ю.A.Äóäíèêoâ и Б,Н.Антипова (54) УСТРОЙСТВО ДЛЯ ТИРАЖИРОВАНИЯ АСПБКТОГРАМИ

Устройство относится к области фи- рики, а именно к фотографии„ и, в

BcTHocTH K устройствам для полученйяастровых объемных изображений методом интегральной фотографии„ 5

Известен способ получения ортостереоскопических изображений путем перепечатки с одной интегральной пластинки BB другую j 3 ), Иедостатком спссоба является его Ю сложность, большая трудоемкость, необходимость тшательной юстировки от дельных элементов.

Известно устройство для тиражиро ванин аспектограмм, содержашее источ- 15 ник рассеянного света, светонепроницаемый кожух, рамку для крепления аспектограмвж, рамку для крепления фотоматериала и растр со сферическими линзовыми элементами f 2), ЯО

Недостатком устройства является то, что требуется многократное нсследова1ельное экспонирование вторичной нйтегральной пластинки.

Цель изобретения — повышение произ-®

Ьоднтельности тиражирования аспектограмм и повышение качества ортостереоскопического изображения.

Это достигается тем, что в устройстве введена решетка из пространствен- ных диафрагм, расположенная между растром, и фотоматериалом, причем расстояние между аспектограммой и растром, а также между растром и фотоматериалом ровно двойному фокусному: расстоянию линз растра, а шаги, растра и решетки равны шагу аспектограммы.

Яа чертеже дана схема устройства.

Оно. содержит источник рассеянного света 1, состояший, например, из источника света, конденсора и молочного стекла, светонепроницаемый кожух 2, рамку 3 для крепления аспектограммы

4, рамку 5 для крепления фотоматериала 6. Иежду аспектограммой 4 и фотоматериалом б размешена решетка из пространственных диафрагм 7 и растр со сферическими линзовыми элементами

8, отделенные один от другого эа счет например, прокладок 9.

Работа устройства осушествляется следуюшим образом °

Перед экспонированием необходимо произвести юстировку устройства.

Юстировка заключается в размешении р стра относительно аспектограммы и гашетки относительно растра так,чтобы каждая линза растра располагалась напротив соответствуюшего микроскопического изображения, аспектограммы,
