Реферат

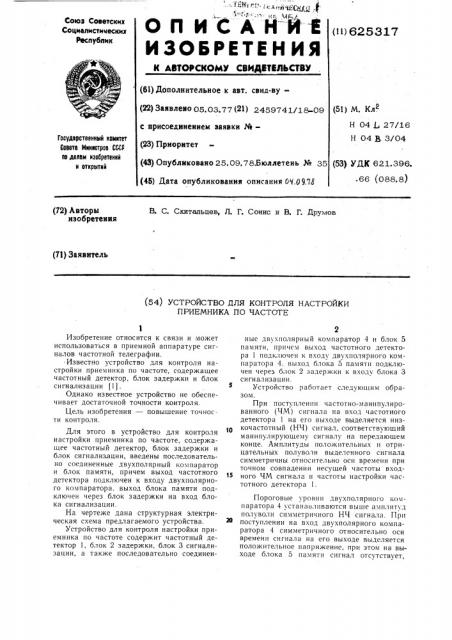

ОП ИСАНИЕ

Союз Советских

Социалистииеских

Республик (11) 625317

И306РЕТЕНИЯ

К АВТОРСКОМУ СВИДИТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 05. 03.77 (21) 245974 1/1 8-09 (51) М. Кл

Н 04 Q 27/16

Н 04 3 3/04 с присоединением заявки №вЂ”

Государственный комитет

Совета Министров CCCP

IIo делам иэабретеннй и открытий (23) Приоритет (43) Опубликовано 25.09.78.Бюллетень № 35 (4б) Дата опубликования описания 0 т .09.78 (53) УДЫ 621.396. . 66 (088. 8) (72) Авторы изобретения

В. С. Скитальцев, Л. Г. Сонис и В. Г. Друмов (71) Заявитель (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ НАСТРОЙКИ

ПРИЕМНИКА ПО ЧАСТОТЕ

Изобретение относится к связи и может использоваться в приемной аппаратуре сигналов частотной телеграфии.

Известно устройство для контроля настройки приемника по частоте, содержащее частотный детектор, блок задержки и блок сигнализации (11.

Однако известное устройство не обеспечивает достаточной точности контроля.

Цель изобретения — повышение точности контроля.

Для этого в устройство для контроля настройки приемника по частоте, содержащее частотный детектор, блок задержки и блок сигнализации, введены последовательно соединенные двухполярный компаратор и блок памяти, причем выход частотного детектора подключен к входу двухполярного компаратора, выход блока памяти подключен через блок задержки на вход блока сигнализации.

На чертеже дана структурная электрическая схема предлагаемого устройства.

Устройство для контроля настройки приемника по частоте содержит частотный детектор 1, блок 2 задержки, блок 3 сигнализации, а также последовательно соединенные двухполярный компаратор 4 и блок 5 памяти, причем выход частотного детектора 1 подключен к входу двухполярного компаратора 4, выход блока 5 памяти подключен через блок 2 задержки к входу блока 3 сигнализации.

Устройство работает следующим образом.

При поступлении частотно-манипулированного (ЧМ) сигнала на вход частотного детектора 1 на его выходе выделяется низкочастотный (НЧ) сигнал, соответствующий манипулирующему сигналу на передающем конце. Амплитуды положительных и отрицательных полуволн выделенного сигнала симметричны относительно оси времени при точном совпадении несущей частоты входного ЧМ сигнала и частоты настройки частотного детектора 1.

Пороговые уровни двухполярного компаратора 4 устанавливаются выше амплитуд полуволн симметричного НЧ сигнала. При поступлении на вход двухполярного компаратора 4 симметричного относительно оси времени сигнала на его выходе выделяется положительное напряжение, при этом на выходе блока 5 памяти сигнал отсутствует, 6253!7

Фор иула изобретения

Редактор 1. Гребенникова

Заказ 542I 46

11НИИПИ Государственного комитета Совета Министров (.CCI ио делам изобретений и открыл ий

113035, Москва, Ж-35, Раув«кая il3o.. д. 4/5

Филиал П11П «Патент», г. Ужгород, ул. 11роектная, 4 б

3. блок 2 задержки и блок 3 сигнализации не работают.

При отклонении несущей частоты входного ЧМ сигнала в ту или другую сторону относительно частоты настройки частотного детектора 1 на его выходе растет амплитуда положительной (отрицательной) полуволны сигнала и, когда она превышает заданный пороговый уровень двухполярного компаратора 4, на его выходе скачкообразно появляется отрицательный импульс, который сохраняется до тех пор, пока амплитуда сигнала на входе двухполярного компаратора 4 превышает пороговый уровень.

Импульсный сигнал с выхода двухполярного компаратора 4 поступает на вход блока 5 памяти. Блок 5 памяти запоминает сигнал на время, превышающее длительность паузы между двумя отрицательными импульсами, и выдает на выходе положитель ное напряжение.

Сигнал с выхода блока 5 памяти воздействует на блок 2 задержки, который срабатывает при сохранении расстройки несущей частоты входного ЧМ сигнала относительно частоты настройки частотного детектора 1 в течение времени, превышающем заданное время, благодаря чему исключается действие случайных коротких выбросов помехи на входе частотного детектора 1..4

С выхода блока 2 задержки сигнал поступает на блок 3 сигнализации, который автоматически сигнализирует об изменении несущей частоты входного ЧМ сигнала относительно частоты настройки частотного деTeKTîÐ0

Предлагаемое устройство позволяет обеспечивать непрерывный автоматический контроль отклонения несущей частоты ЧМ сигнала от частоты настройки частотного детектора независимо от характера манипу10 ляции и помех.

Устройство для контроля настройки приемника по частоте, содержащее частотный детектор, блок задержки и блок сигнализации, отличающееся тем, что, с целью повышения точности контроля, введены последовательно соединенные двухполярный компаратор и блок памяти, причем выход часToTHoIo /1eTe T0110 110 0 0 eH Bxo,1Ó lвУхполярного компаратора, выход блока и;. яти подключен через блок задержки к вход1 бло, ка сигнализации.

Источники информации, принятые во внимание при экспертизе: !. Авторское свидетельство СССР

Яв 463238, кл. Н 04 L 27/08, !975.
