л 62548

Класс 20с, 39

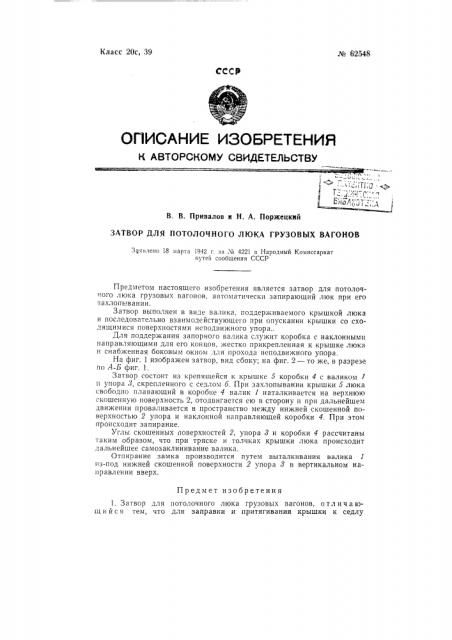

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

В. В. Привалов и Н. А. Поржецкий

ЗАТВОР ДЛЯ ПОТОЛОЧНОГО ЛЮКА ГРУЗОВЫХ ВАГОНОВ

Заявлено 18 марта 1942 г, аа Х 4221 в Народный Комиссариат путей сообщения СССР

Предмет изобретения

1. Затвор для потолочного люка грузовых вагонов, о тл и ч а юшийся тем, что для заправки и притягивания крышки к седлу

Предметом настоящего изобретения является затвор для потолочного люка грузовых вагонов, автоматически запирающий люк при его захлопывании.

Затвор выполнен в виде валика, поддерживаемого крышкой люка и последовательно взаимодействующего при опускании крышки со сходящимися поверхностями неподвижного упора..

Для поддержания запорного валика служит коробка с наклонными направляющими для его концов, жестко прикрепленная к крышке люка и снабженная боковым окном для прохода неподвижного упора.

На фиг. 1 изображен затвор, вид сбоку; на фиг. 2 — то же, в разрезе по А-Б фиг. 1.

Затвор состоит из крепящейся к крышке 5 коробки 4 с валиком 1 и упора 8, скрепленного с седлом 6. При захлопывании крышки 5 люка свободно плавающий в коробке 4 валик 1 наталкивается на верхнюю скошенную поверхность 2, отодвигается ею в сторону и при дальнейшем движении проваливается в пространство между нижней скошенной поверхностью 2 упора и наклонной направляющей коробки 4. При этом происходит запирание.

Углы скошенных поверхностей 2, упора 8 и коробки 4 рассчитаны таким образом, что при тряске и толчках крышки люка происходит дальнейшее самозаклинивание валика.

Отпирание замка производится путем выталкивания валика 1 из-под нижней скошенной поверхности 2 упора 8 в вертикальном направлении вверх. № 62548 применен поддерживаемый крышкой валик, последовательно взаимодействующий при опускании крышки со сходящимися скошенными поверхностями неподвижного упора.

2. Форма выполнения затвора по и. 1, отл и ч а ю щ а я с я тем, что для поддержания валика применена жестко прикрепленная к крышке коробка с наклонными опорами для кОнцОВ Ва1лика, снаоженная 60кОвым окном для прохода упора. -!

Уаг. 2

Фи- f
