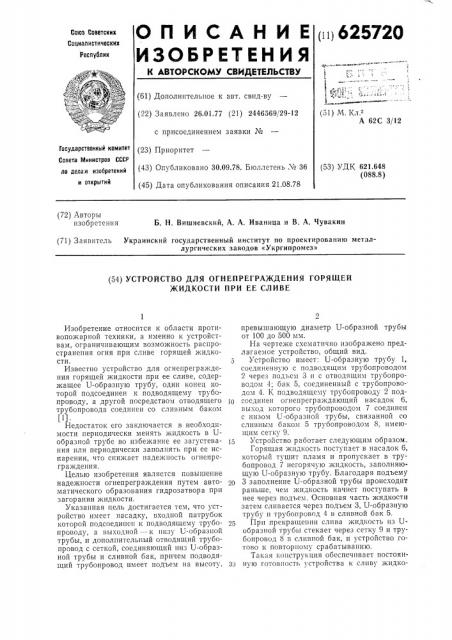

О П И С А Н И Е (»)625720

ИЗОБРЕТЕН ИЯ

Сом Советсннх

Сщналнстнческнх

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 26.01.77 (21) 2446569) 29-12 с присоединением заявки № (23) Приоритет (51) М Клв

А 62С 3/12

Государственный комитет

Совета Министров СССР (53) УДК 621.648 (088.8) по делаи изобретеннй (43) Опубликовано 30.09.78, Бюллетень ¹ 36 н открытий (45) Дата опубликования описания 21.08.78 (72) Авторы изобретения

Б, Н. Вишневский, А. А, Иваница и В. А. Чувакин (71) Заявитель Украинский государственный институт по проектированию металлургических заводов «Укргипромез» (54) УСТРОЙСТВО ДЛЯ ОГНЕПРЕГРАЖДЕНИЯ ГОРЯЩЕЙ

ЖИДКОСТИ ПРИ ЕЕ СЛИВЕ

Изобретение относится к области противопожарной техники, а именно к устройствам, ограничивающим возможность распространения огня при сливе горящей жидкости.

Д

Известно устройство для огнепреграждения горящей жидкости при ее сливе, содержащее U-образную трубу, один конец которой подсоединен к подводящему трубопроводу, а другой посредством отводящего 1(1 трубопровода соединен со сливным баком (1)

Недостаток его заключается в необходимости периодически менять жидкость в Uобразной трубе во избежание ее загустева- 15 ния или периодически заполнять при ее испарении, что снижает надежность огнепрегр аждения.

Целью изобретения является повышение надежности огнепреграждения путем автоматического образования гидрозатвора при загорании жидкости.

Указанная цель достигается тем, что устройство имеет насадку, входной патрубок которой подсоединен к подводящему трубо- 25 проводу, а выходной — к низу U-образной трубы, и дополнительный отводящий трубопровод с сеткой, соединяющий низ U-образной трубы и сливной бак, причем подводящий трубопровод имеет подъем на высоту, 31 превышающую диаметр U-образной трубы от 100 до 500 мм.

На чертеже схематично изображено предлагаемое устройство, общий вид.

Устройство имеет: U-образную трубу 1, соединенную с подводящим трубопроводом

2 через подъем 3 н с отводящим трубопроводом 4; бак 5, соединенный с трубопроводом 4. К подводящему трубопроводу 2 подсоединен огнепреграждающнй насадок 6, выход которого трубопроводом 7 соединен с низом U-образной трубы, связанной со сливным баком 5 трубопроводом 8. имеющим сетку 9.

Устройство работает следующим образом.

Горящая жидкость поступает в насадок 6, который тушит пламя и пропускает в трубопровод 7 негорячую жидкость, заполняющую U-образную трубу. Благодаря подъему

3 заполнение U-образной трубы происходит раньше, чем жидкость начнет поступать в нее через подъем. Основная часть жидкости затем сливается через подъем 3, U-образную трубу и трубопровод 4 в сливной бак 5.

При прекращении слива жидкость из Uобразной трубы стекает через сетку 9 н трубопровод 8 в сливной бак, и устройство готово к повторному срабатыванию.

Такая конструкция обеспечивает постоянную готовность устройства к сливу жидко625720

Формула изобретения

Составитель А. Попов

Текред А. Камышникова

Редактор H. Хубларова

Корректор О. Тюрина

Заказ 1639/7 Изд. Ко б31 Тираж 525

НПО Государственного комитета Совета Министров СССР по делам изобрстений и открытий

113035, Москва, 7К-35, Раушская наб., д. 4/5

Подписное

Типографии, ир. Сапунова, 2

3 сти при пожаре. Самозаполнение U-образной трубы и самоопорожнение ее происходят без участия обслуживающего персонала, что упрощает эксплуатацию устройства.

Устройство для огнепреграждения горящей жидкости при ее сливе, содержащее

U-образную трубу, один конец которой под- 10 соединен к подводящему трубопроводу, а другой посредством отводящего трубопровода соединен со сливным баком, о т л и ч а ющееся тем, что, с целью повышения надежности огнепреграждения путем автома- 15 тического образования гидрозатвора при загорании жидкости, оно дополнительно имеет насадку, входной патрубок которой подсоединен к подводящему трубопроводу, а выходной — к низу U-образной трубы, и дополнительный отводящий трубопровод с сеткой, соединяющий низ U-образной трубы и сливной бак, причем подводящий трубопровод имеет подъем на высоту, превышающую диаметр U-образной трубы от 100 до

500 мм.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Ко 370374, кл. А б2С 3/12, 1970.
