Способ извлечения металлов из кислых растворов

Способ извлечения металлов из кислых растворов

Иллюстрации

Показать все

Реферат

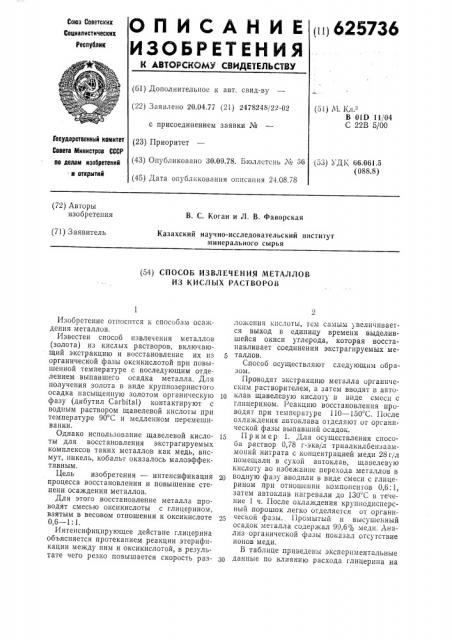

О П И С А Н И Е нцб25736

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 20.04.77 (21) 2478248/22-02 с присоединением заявки № (23) Приоритет (51) М. Кл. -

В OID 11/04

С 22В 5/00

Государственный комитет

Совета Министров СССР по делам изобретений II открытий (43) Опубликовано 30.09.78. Бюллетень ¹ 36 (53) УД1, 66,061.5 (088.8) (45) Дата опубликования описания 24.08.78 (72) Авторы изобретения

В. С. Коган и Л. В. Фаворская (71) Заявитель

Казахский научно-исследовательский институт минерального сырья (54) СПОСОБ ИЗВЛЕЧЕИИЯ МЕТАЛЛОВ

ИЗ КИСЛЫХ РАСТВОРОВ

Изобретение относится к способам осаждения металлов.

Известен способ извлечения металлов (золота) из кислых растворов, включающий экстракцию и восстановление их из 5 органической фазы оксикислотой при повышенной температуре с последующим отделением выпавшего осадка металла. Для получения золота в виде крупнозернистого осадка насыщенную золотом органическую 10 фазу (дибутил Carbital) контактируют с водным раствором щавелевой кислоты при температуре 90 С и медленном перемешив анни.

Однако использование щавелевой кисло- 15 ты для восстановления экстрагируемых комплексов таких металлов как медь, висмут, никель, кобальт оказалось малоэффективным.

Цель изобретения — интенсификация 20 процесса восстановления и повышение степени осаждения металлов.

Для этого восстановление металла проводят смесью оксикислоты с глицерином, взятым в весовом отношении к оксикислоте 25

0,6 — 1: 1.

Интенсифицирующее действие глицерина объясняется протеканием реакции этерификации между ним и оксикислотой, в результате чего резко повышается скорость раз- 30 ложения кислоты, тем самым увеличивается выход в единицу времени выделившейся окиси углерода, которая восстанавливает соединения экстрагируемых металлов.

Способ осуществляют следующим образом.

Проводят экстракцию металла органическим растворителем, а затем вводят в автоклав щавелевую кислоту в виде смеси с глицерином. Реакцию восстановления проводят при температуре 110 — 150 С. После охлаждения автоклава отделяют or органической фазы выпавший осадок.

П р и м ер 1. Для осуществления способа раствор 0,78 г-экв/л триалкилбензааммоний нитрата с концентрацией меди 28г/л помещали в сухой автоклав, щавелевую кислоту во избежание перехода металлов в водную фазу вводили в виде смеси с глицерином при отношении компонентов 0,6: 1, затем автоклав нагревали до 130 С в течение 1 ч. После охлаждения крупнодисперсный порошок легко отделяется от органической фазы. Промытый и высушенный осадок металла содержал 99,6% меди. Анализ органической фазы показал отсутствие ионов меди.

В таблице приведены экспериментальные данные по влиянию расхода глицерина на

625736 степень осаждения меди при следующем режиме опытов; температура — 110 С; экстракция — 2 ч; отношение щавелевой кислоты к металлу

0,4: 1.

Концентрация меди в органической фазе, г/л

Отношение глицерина к щавелевой кислоте

Степень осаждения, У р

Составитель А. Важииа

Редактор Т. Морозова

Техред Н. Рыбкина Корректор Н. Федорова

Заказ 1680/19 Изд. ЛЪ 637 Тираж 922

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д, 4j5

Подписное

Типография, пр. Сапунова, 2

0,3:1

0,5:1

0,6:1

0,6:1

0,6:1

0,8:1

0,8:1

0,8:1

1,0:1

1,0:1

1,0:I

1,5:1

20,0

20,0

45,0

71,0

85,0

94,0

96,0

92,0

96,0

98,0

98,0

99,0

99,0

99,0

Пример 2. Раствор 0,18 г-экв/л триалкилбензааммоний нитрата с концентрацией висмута 30 г/л помещали в автоклав и приливали раствор щавелевой кислоты в гли5 церине, взятый в отношении 1:1, после чего реакционный сосуд нагревали до 150 С.

Через 2 ч сосуд охлаждали. Металлический висмут в виде крупнодисперсного осадка хорошо отделяется от органической фазы

10 фильтрацией. Раствор не содержал растворенных соединений висмута.

Формула изобретения

1. Способ извлечения металлов из кислых

15 растворов, включающий экстракцию и восстановление их из органической фазы оксикислотой при повышенной температуре с последующим отделением выпавшего осадка металла, отличающийся тем, что, 20 с целью интенсификации процесса восстановления и повышения степени осаждения металлов, восстановление проводят смесью оксикислоты с глицерином.

2. Способ по и. 1, отл ич а ю щи йс я

25 тем, что глицерин вводят в весовом отношении к оксикислоте 0,6 — 1: 1.
