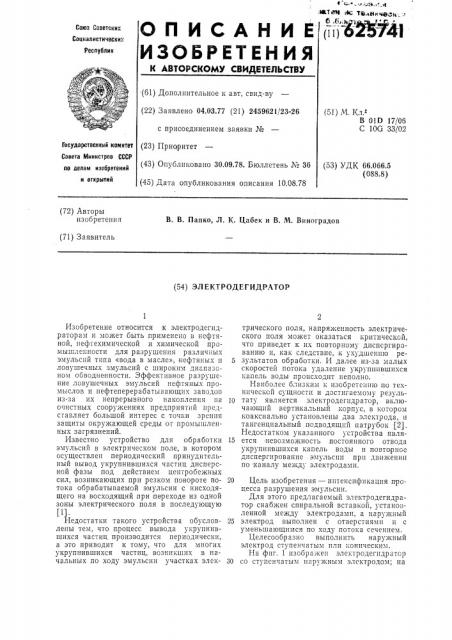

Реферат



625741

35

40 фиг. 2 — то же, с коническим наружным электродом.

Электродегидратор содержит корпус 1, тангенциальный подающий патрубок 2, внутренний высокопотенциальный электрод

3 в виде цилиндрической или конической трубы, наружный заземленный электрод 4 в виде ступенчатой или конической трубы, патрубки 5 и 6 соответственно выхода нефти и выхода воды.

В зазоре между внутренним высокопотенциальным электродом 3 и внешним электродом 4 расположена спиральная вставка 7 из изоляционного материала. Внутренний высокопотенциальный электрод 3, внешний заземленный электрод 4 и спиральная вставка 7 образуют спиральный канал переменного уменьшающегося по ходу движения жидкости сечения. Внешний заземленный электрод 4 имеет отверстия 8, расположенные по спиральной линии.

Отверстия 8 на заземленном электроде могут быть расположены с равномерным шагом или с увеличивающимся по ходу обрабатываемой эмульсии шагом. Внутренний высокопотенциальный электрод 3 может быть выполнен изолированным, частично изолированным в начальной части или же неизолированным. Вариант исполнения электрода определяется исходной обводненностью обрабатываемой эмульсии.

Электродегидратор работает следующим образом.

Перед пуском электродегидратор заполняется безводным продуктом так, чтобы и спиральный канал электродов и полость корпуса были полностью заполнены. Обрабатываемая эмульсия типа «вода в масле» по патрубку 2 направляется в спиральный канал, образуемый высокопотенциальным электродом 3, заземленным электродом 4 и

4 спиральной вставкой 7. Под действием электрического поля мелкие капли воды начинают укрупняться и благодаря возникающей при движении эмульсии по спиральной траектории центробежной силе оттесняются к заземленному электроду 4. На его поверхности капли воды еще больше укрупняются и центробежной силой выбрасываются через отверстия 8 в полость корпуса, заполненную жидкостью, где и оседают на дно в отстойную часть. Накапливающаяся в нижней части вода выводится из корпуса через патрубок 6. Обезвоженный продукт выводится из аппарата через патрубок 5.

Формула изобретения

1. Электродегидратор, включающий вертикальный корпус, в кото!ром коаксиально установлены два электрода, и тангенциальный подводящий патрубок, о т л и ч а юшийся тем, что, с целью интенсификации процесса разрушения эмульсии, он снабжен спиральной вставкой, установленной между электродами, а наружный электрод выполнен с отверстиями и с уменьшающимся по ходу потока сечением.

2. Электродегидратор по п. 1, отл и ч а юшийся тем, что наружный электрод выполнен ступенчатым.

3, Электродегидратор по п. 1, о т л и ч а юшийся тем, что наружный электрод выполнен коническим.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 362044, кл. С 10G 33/02, 1970.

2. Патент США № 2042887, кл. 204-184, 1936.
