Реферат

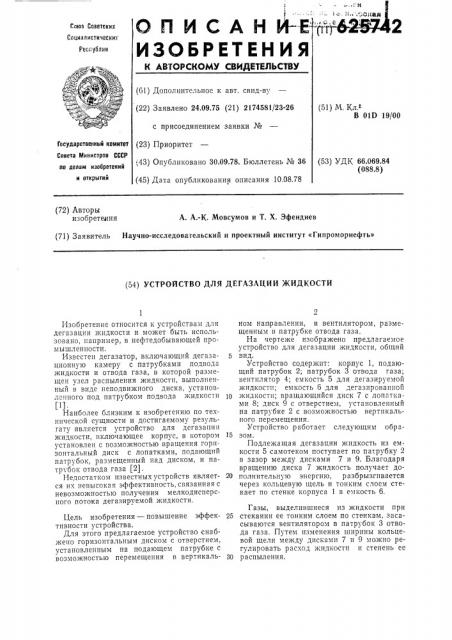

Q ll M C A H Й-Е ф 2

ИЗОБРЕТЕНИЯ

Сава Советских

Соииалистнчески:.

Ресоублнк

К АВТОРСКОМУ СВКДЕТЕДЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 24.09.75 (21) 2174581/23-26 с присоединением заявки № (23) Приоритет (43) Опубликовано 30.09.78. Бюллетень ¹ 36 (45) Дата опубликования описания 10.08.78 (51) М. Кле

В OID 19/00

Государственный комитет

Совета Министров СССР до делам изобретений и открытий (53) УДК 66.069.84 (088.8) (72) Авторы изобретения

А. А.-К, Мовсумов и Т. Х. Эфендиев (71) Заявитель Научно-исследовательский и проектный институт «Гипроморнефть» (54) УСТРОЙСТВО ДЛЯ ДЕГАЗАЦИИ )КИДКОСТИ

Изобретение относится к устройствам для дегазации жидкости и может быть использовано, например, в нефтедобывающей промышленности.

Известен дегазатор, включающий дегаза- б ционную камеру с патрубками подвода жидкости и отвода газа, в которой размещен узел распыления жидкости, выполненный в виде неподвижного диска, установленного под патрубком подвода жидкости 10 (11.

Наиболее близким к изобретению по технической сущности и достигаемому резульгату является устройство для дегазапии жидкости, включающее корпус, в котором 15 установлен с возможностью вращения горизонтальный диск с лопатками, подающий патрубок, размещенный над диском, и патр .бок отвода газа (2), Недостатком известных устройств являет- 20 ся их невысокая эффективность, связанная с невозможностью получения мелкодисперсного потока дегазируемой жидкости.

Цель изобретения — повышение эффек- 25 тивности устройства.

Для этого предлагаемое устройство снабжено горизонтальным диском с отверстием, установленным на подающем патрубке с возможностью перемещения в вертикальном направлении, и вентилятором, размещенным в патрубке отвода газа.

На чертеже изображено предлагаемое устройство для дегазации жидкости, общий вид.

Устройство содержит: корпус 1, подающий патрубок 2; патрубок 3 отвода газа; вентилятор 4; емкость 5 для дегазируемой жидкости; емкость 6 для дегазированной жидкости; вращающийся диск 7 с лопатками 8; диск 9 с отверстием, установленный на патрубке 2 с возможностью вертикального перемещения.

Устройство работает следующим образом.

Подлежащая дегазации жидкость из емкости 5 самотеком поступает по патрубку 2 в зазор между дисками 7 и 9. Благодаря вращению диска 7 жидкость получает дополнительную энергию, разбрызгивается через кольцевую щель и тонким слоем стекает по стенке корпуса 1 в емкость 6.

Газы, выделившиеся из жидкости при стекании ее тонким слоем по стенкам, засасываются вентилятором в патрубок 3 отвода газа. Путем изменения ширины кольцевой щели между дисками 7 и 9 можно регулировать расход жидкости и степень ее распыления.

625742

Формула изобретения

Составитель О. Берзина

Техред Н. Рыбкина Корректор И. Позняковская

Редактор Н. Хубларова

Подписное

Заказ 1631/5 Изд. М 609 Тираж 922

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, )К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Устройство для дегазации жидкости, нключающее корпус, в котором установлен с возможностью вращения горизонтальный диск с лопатками, подающий латрубок, размещенный над диском, и патрубок отвода газа, отличающееся тем, что, с целью повышения эффективности, оно снабжено горизонтальным диском с отверстием, установленным на подающем патрубке с аозможностью перемещения в вертикальном направлении, и вентилятором, размещенным в патрубке отвода газа.

5 Источники информации, принятые во внимание при экспертизе

1. Патент Франции Хв 2154612, кл. В 01D

19/00, опублик. 1973.

10 2. Авторское свидетельство СССР

Кв 145865, кл. В 01D 19/00, 1961.
