Ультразвуковой паяльник

Ультразвуковой паяльник

Иллюстрации

Показать все

Реферат

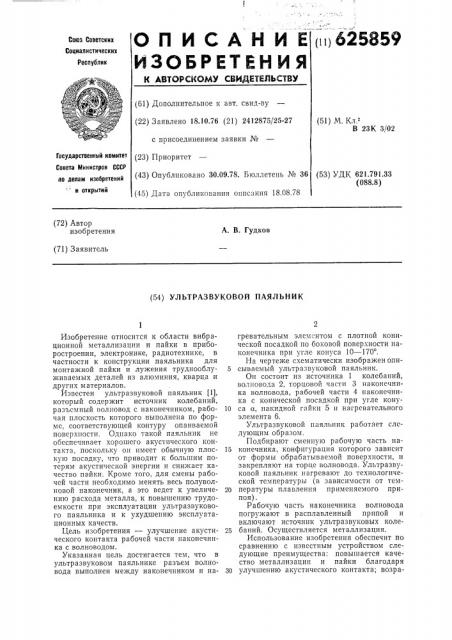

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (11)625859

Союз Советских

Социалистических

Республик (б1) Дополнительное к авт. свид-ву (22) Заявлено 18.10.76 (21) 2412875/25-27 с присоединением заявки № (51) М. К..

В 23К 3!02

ГосУдарственный комитет (23) Приоритет

Совета Министров СССР по делам изоб етений (43) Опубликовано 30.09.78. Бюллетень № 36 (53) УДК 621.791.33 (088.8) и открытий (45) Дата опубликования описания 18.08.78 (72) Автор изобретения

А. В. Гудков (71) Заявитель (54) УЛ ЪТРАЗВУКОВОЙ ПАЯЛ Ъ Н И К

Изобретение относится к области вибрационной металлизации и пайки в приборостроении, электронике, радиотехнике, в частности к конструкции паяльника для монтажной пайки и лужения труднооблу- 5 живаемых деталей из алюминия, кварца и других м атер и алов.

Известен ультразвуковой паяльник (1), который содержит источник колебаний, разъемный волновод с наконечником, рабо- 10 чая плоскость которого выполнена по форме, соответствующей контуру опаиваемой поверхности. Однако такой паяльник не обеспечивает хорошего акустического контакта, поскольку он имеет обычную плос- 15 кую посадку, что приводит к большим потерям акустической энергии и снижает качество пайки. Кроме того, для смены рабочей части необходимо менять весь полуволновой наконечник, а это ведет к увеличе- 20 нию расхода металла, к повышению трудоемкости при эксплуатации ультразвукового паяльника и к ухудшению эксплуатационных качеств.

Цель изобретения — улучшение акусти- 25 ческого контакта рабочей части наконечника с волноводом.

Указанная цель достигается тем, что в ультразвуковом паяльнике разъем волновода выполнен между наконечником и на- 30 гревательным элементом с плотной конической посадкой по боковой поверхности наконечника при угле конуса 10 †1 .

На чертеже схематически изображен описываемый ультразвуковой паяльник.

Он состоит из источника 1 колебаний, волновода 2, торцовой части 3 наконечника волновода, рабочей части 4 наконечника с конической посадкой при угле конуса а, накидной гайки 5 и нагревательного элемента б.

Ультразвуковой паяльник работает следующим образом.

Подбирают сменную рабочую часть наконечника, конфигурация которого зависит от формы обрабатываемой поверхности, и закрепляют на торце волновода. Ультразвуковой паяльник нагревают до технологической температуры (в зависимости от температуры плавления применяемого припоя).

Рабочую часть наконечника волновода погружают в расплавленный припой и включают источник ультразвуковых колебаний. Осуществляется металлизация.

Использование изобретения обеспечит по сравнению с известным устройством следующие преимущества: повышается качество металлизации и пайки благодаря улучшению акустического контакта; возра625859

Формула изобретения

Составитель И. Ключников

Редактор E. Караулова Техред Н. Рыбкина Корректоры: Л. Брахнина и И. Позняковская

Заказ 1629/4 Изд. J¹ 611 Тираж 1221 Подписное

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, 5К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 стает срок службы ультразвукового паяльника за счет сохранности всей его акустической системы и смены только ее рабочей части и, следовательно, его КПД; упрощается процесс работы с ультразвуковым паяльником, так как упрощается изготовление его рабочей части; улучшаются эксплуатационные качества за счет быстрой смены рабочей части наконечника вследствие ее расположения ниже нагревательного элемента, становится проще настройка ультразвукового паяльника на определенный вид изделия.

Ориентировочный экономический эффект от использования изобретения составляет

10000 руб. в год.

Ультразвуковой паяльник, содержащий источник колебаний, нагревательный эле5 мент и разъемный волновод с наконечником, отличающийся тем, что, с целью улучшения акустического контакта, разъем волновода выполнен между наконечником и нагревательным элементом с плотной ко10 нической посадкой по боковой поверхности наконечника при угле конуса 10 — 170, Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

15 № 470370, кл. В 23К 1/06, 1975.
