Реферат



«»625986

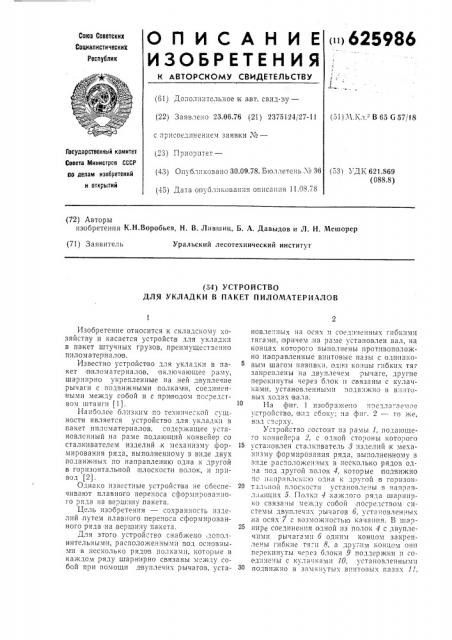

ОПИСАНИЕ

ИЗОБРЕТЕН И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополз лтельHoe к авт. свил-зу— (22) Заявлено 23.06.76 (21) 2375124I27-11 (51) М.Кл. В 65 6 57/18 с присоединением заявки М—

Государственный комитет

Совета Министров СССР ао делам изобретений н открытий (23) Приоритет— (43) Опубликовано 30.09.78. Бюллетень ¹ 36 (45) Дата опубликования описания 11.08.78 (53) УД К 621.869 (088.8) (72) Авторы изобретения К.H Bîpîáüåâ, H. В. Лившиц, Б. A. Давыдов H Jl. H. Мешорер

Уральский лесотехнический институт (71) Заявитель (54) УСТРОЙСТВО

ДЛЯ УКЛАДКИ В ПАКЕТ ПИЛОМАТЕРИАЛОВ

Изобретение относится к складскому хозяйству и касается устройств .лля укладки в пакет штучных грузов, преимущественно пиломатериалов.

Известно устройство лля уклалк;I в пакет пиломатериалов, включающее раму, шарнирно укрепленные на ней лвуплечие рычаги с подвижными полками, coeiHHeHными межлу собой и с приводом посрелством штанги (1).

Наиболее близким по технической cl щности является устройство для укладки з пакет пи1оматериалов, содержащее установленный на раме подающий конвейер со сталкивателем изделий к механизму формирования ряда, выполненному з виде двух полвижных по направлению одна к лругой в горизонтальной плоскости полок, и прпвол (2).

Однако известные устройсDBB не обеспечивают плавного переноса сформированного ряла на вершину пакета.

Цель изооретения — сохранность пзлелий,путем плавного переноса сформированного ряла на,вершину пакета.

Для этого устройство снабжено лополнительнымл, расположенными пол основными в несколько рядов полками, которые в каждом ряду шарнирно связаны мсжлу собой при помощи двуплечих рычагов, установле.ных HB осях и соел,гненных гибкими тягами, illp»«e»,на раме установлен вал, на концах которого выполнены противоположно направленные винтовые пазы с олинакозым шагом навивки. олин ко-lllbl гибких тяг закреплены на лвуплечем рычаге, другие перекинуты через блок и связаны с кулачками, установленными ползнжно з винтовых холах валя.

На фиг. 1 изображено поелля "земце устройство, в:1л сбоку: HB фнг. 2 — то же, в. л сверху.

Устройство состоит пз рамы 1, полающего конвейера 2, с олчой стороны которого

15 установлен сталкпватель 3 излелий к мехаH. зму формирования ряда, выполненному в зиле расположенных з несколько рядов одна под лругой полок 4, которые .подвижно по напр IHëohllю олна к лругой з горпзон2О тзл ной плоскости установлены в напрявлн ощпх 5. Полк:I 4 кажлого ряла шарнирно связа I»I между собой посрелстзом системы лвуплечнх рычагов б, установленных на осях 7 с возможностью качания. Б шар25 нире соединения олной из полок 4 с.лвуплечими рычагами б одним концом закреплены гибкие тя-.п 8, а лру-,пм концам онп перекинуты через блоки 9 поллержки и соc3lIHcHbI с кулачками 10, уcTBHQHëåííûìll полвижно в замкнутых впнтозых пазах 1:, 625986 выполненных на концах вала 12. Вал 12 установлен на раме 1 и соединен с валом привода 18, например, электродвигателя.

Навивка B замкнуTBIx винтовых пазах 11 выполнена в протизоположных направлениях с одтгнаксзым шагом.

Устрой "тзо работает следую цим образом.

Пиломатер: алы 14 конзейером 2 пощтучно подаются в зону "броски и при помощи сталкивателя 8 изделий перемещаютnoлк 4 l27a t:!34 а формирования ряда. После .набора щети аВТоматически подается команда на привод 13, валы 12 делают полный оборот; останазливаются. При этсм «улачк«10 ск3. Bçÿò ло замкнутым винтозь;м пазам ll через гибкие тяг! I 8 воздействуют H a igB j t!T;! e !! B рычаги б и через них:на подвижные полки

4. За первые Ho;I-оборота выдвинутые подвижные полки 4, з том числе верхние, утаив ливаются, а расположенные под ними полки 4 выдвигаются и щеть пнлсматериалов опускается с верхних полок на посладующ ие. За следующий полуоборот вала 12 щеть пиломатериалов опускается еще на один ряд. Привод 18 перемещения полок 4 передает движение одно"-ременно и aналогично,на правый и левый ряд. Набор шети и ее опуска ние повторяются до полного набора пакета.,По завершении формирования пакета пиломатер иалоз годается команда на фиксацию всех убранных подвижных полок 4 заподлицо со стенками рамы 1. Освобожденньш пакет удаляется из устройства погрузчиком илп любь.м дру-.пм способом.

Затем процесс формиосзания,пакета пило:.:"тезиалов газто . я-тся.

Форму 12 изобретения

30 Источники информации, принятые во внимание при экспертизе:

1. Авторское свидете 1bcTBo

ГЙ 214392. кл. В 65 G 57 18, 1967.

2. Авторское свидетельство

¹ 34173 5, кл. В 65 G 57 18, 1967.

СССР

СССР

Устрой=тво для укладки в пакет ппломатериалоз, содержащее установленный на раме .подающ ий конвейер со сталкизателем из елий и механизму формирования,ряда, выполненному в в.иде двух подвижных -по направлению одна к другой в горизонтальной плоскости полок, и привод, о т л и ч ающ е е с я тем, что, с целгпо сохранноoTH изделий путем плачевного переноса сформи15 розанного ряда на вершину, пакета, оно снабжено дополнительными, pacIIoëoæåííûми пад основными в несколько рядов полками, которые в каждом ряду шарнирно сзязаны между ссоой при помощи двупле20 чих рычагов, установленных на осях и соединенных гибкими тягами. причем на раме установлен вал, на кон цахкоторого выполнены противоположно напра вленнь:е зинтовые пазы с одинаковым шагом навив25 ".;!, адни концы гибких тяг закреплены "a дзуплечем рычаге, а другие перекинуты через блок и связаны с кулачками, установленными подвижно в винтовых пазах зала.

625986 г»и г.;

1 1

Составитель В. Чвилев

Текред Л. Камышникова

Корректo;) В. Гутгнан

Редактор T. Горячева

Подписное

Заказ 602/902 Изд. М 619 Тир а»н 1075

НПО Государственного комитета Совета Министров СССР по дела:, изобретений н открытш .

Москва, »К-ЗЗ, Раушская наб., д. 4,"6

Тип. Харьк. фил. пред, «Патент»
