Способ разрезания ворсовых петель текстильного материала из синтетических нитей и режущий инструмент для его осуществления

Способ разрезания ворсовых петель текстильного материала из синтетических нитей и режущий инструмент для его осуществления

Иллюстрации

Показать все

Реферат



Р + ÂÝÈ (ЕС«аи

° навввещр д

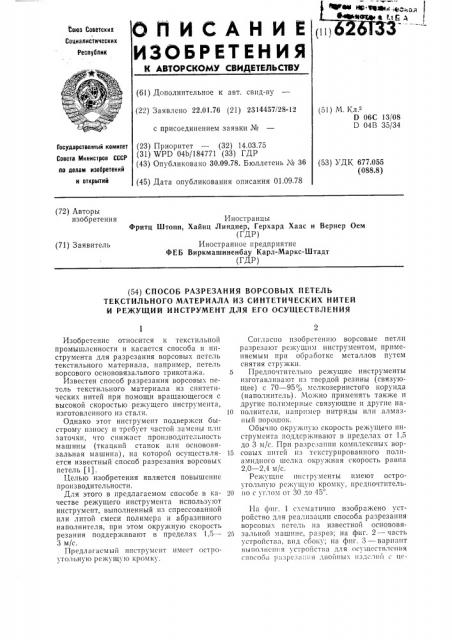

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ьоюз Советских

Социалистических

Реслуолии (61) Дополнительное к авт. свид-ву (22) Заявлено 22.01.76 (21) 2314457/28-12 с присоединением заявки № (51) Ч. Кл.2

D 06С 13/08

D 04В 35/34 (23) Приоритет — (32) 14.03.75 (31) WPD 04Ь/184771 (33) ГДР (43) Опубликовано 30.09.78. Бюллетень ¹ 36

Государственный комитет

Совета Министров СССР ло делам иэооретений и открытий (53) УДК 677.055 (088.8) (45) Дата опубликования описания 01.09.78 (72) Авторы изобретения

Иностранцы

Фритц Штопп, Хайнц Линднер, Герхард Хаас и Вернер Оем (ГДР) Иностранное предприятие

ФЕБ Виркмашиненбау Карл-Маркс-Штадт (ГДР) (71) Заявитель (54) СПОСОБ РАЗРЕЗАНИЯ ВОРСОВЫХ ПЕТЕЛЬ

ТЕКСТИЛЬНОГО МАТЕРИАЛА ИЗ СИНТЕТИЧЕСКИХ НИТЕЙ

И РЕЖУЩИЙ ИНСТРУМЕНТ ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ

Изобретение относится к текстильной промышленности и касается способа и инструмента для разрезания ворсовых петель текстильного материала, например, петель ворсового основовязального трикотажа. 5

Известен способ разрезания ворсовых петель текстильного материала из синтетических нитей при помощи вращающегося с высокой скоростью режущего инструмента, изготовленного из стали. 10

Однако этот инструмент подвержен быстрому износу и требует частой замены или заточки, что снижает производительность машины (ткацкпй станок или основовязальная машина), на которой осуществля- 15 ется известный способ разрезания ворсовых петель (11.

Целью изобретения является повышение производительности.

Для этого в предлагаемом способе в ка- 20 честве режущего инструмента используют инструмент, выполненный из спрессованной или литой смеси полимера и абразивного иаполнителя, при этом окружную скорость резания поддерживают в пределах 1,5 — 25

3 м/с.

Предлагаемый инструмент имеет остроугольную режущую кромку.

Согласно изобретению ворсовые петли разрезают режущим инструментом, применяемым при обработкс металлов путем снятия стружки.

Предпочтительно режущие инструменты изготавливают из твердой резины (связующее) с 70 — 95",, мелкозернистого коруида (наполнитсль), Можно применять также и другие полимерные связующие и другие наполнитсли, например нптриды или алмазный порошок.

Обычно окружную скорость режущего инструмента поддерживают в пределах от 1,5 до 3 м/с. При разрезании комплексных ворcoBbIx нитей из текстурированного полиамидного шелка окружная скорость равна

2,0 — 2,4 м/с.

Режущие инструменты имеют остроугольную режущую кромку, прсдпочтитель1го с т слом от 30 до 45 .

Иа фиг. 1 схематично изображено устройство для реализации способа разрезания ворсовых петель на известной основовязальной машине, разрез; на фиг. 2 — часть устройства, вид сбоку; па фпг. 3 — вариант выполиси1:я устройства для осК L(1(.cTHлеиия

СПОСОО(1 Р;(3(З(1111151 ДВО1111ЫХ ИЗД(. l ill! С ЦС®Ф -с ъ - кФ"+

626133 лью получения двух раздельных полотен с разрезным ворсом.

Для разрезания ворсовых петель 1 полотно 2 при помощи обычного тянущего валика (не показан) подводится к вращающе- 5 муся против направления движения материала режущему инструменту 3, выполненному в виде шайбы. Каждый ряд BopcoBblx петель 1 набегает иа держатель 4 ворсовых петель, выполненный в ниде двойной па- 10 правляющей. Каждому держателю ворсовых петель придан свой режущий инструмент 3, так что остроугольная режущая кромка 5 инструмента 3 проходит в щель 6, образованную обеими частями 7 держателя 15 ворсовых петель. Режущие инструменты 3 жестко расположены на общем валу 8 и между ними установлены дистанционные шайбы 9. Фиксация положения режущих инструментов 3 на валу 8 осуществляется по- 20 средством гайки 10 и контргайки 11, которые прижимают режущие инструменты и дистанционные шайбы 9 к жесткому буртику 12. Привод вала осуществляется через ременный шкив 13. 25

После продолжительной работы — более

300 ч — режущис инструменты не обнаружили никаких следов износа, полученная поверхность разреза была ровной и чистой.

Для разрезания двойных изделий режу- 30 щие инструменты изготовляют из большого числа отдельных пластинок 14, которые расположены на бесконечном транспортирующем средстве, например, на ремне 15 (см. фиг. 3). Зб

Предлагаемый режущий инструмент, ра ботающий по новому способу, в сравнении с существующими стальными ножами обладает значительно более высокой стойкостью и, следовательно, может затачиваться значительно реже. Это способствует повышению производительности машины, особенно при изготовлении плюшевых изделий на основовязальны: машинах.

Описанный способ предпочтительно применять на основовязальных машинах. Кроме ворсовых петель из полиамидных материалов можно разрезать также петли из полиэфирных.

Формула изобретения

1. Способ разрезания ворсовых петель текстильного материала из синтетических нитей с помощью вращающегося режущего инструмента, отличающийся тем, что, с целью повышения производительности, в качестве режущего инструмента используют инструмент, выполненный из спрессованной или литой смеси полимера и абразивного наполнителя, при этом окружную скорость резания поддерживают в пределах 1,5—

3 м/с.

2. Режущий инструмент для осуществления способа по п. 1, отличающийся тем, что QII имеет остроугольную режущую кромку

Источники информации, принятыс во внимание при экспертизе

1. Патент ГДР № 96275, кл. 25а 15/05, 1973.
