Узел ориентации бурильной машины

Узел ориентации бурильной машины

Иллюстрации

Показать все

Реферат

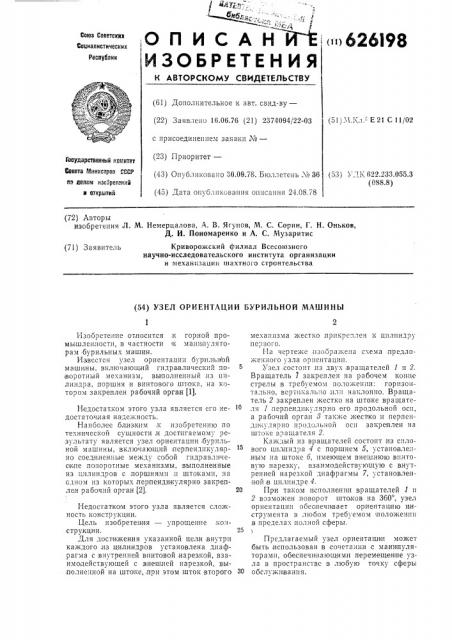

626198

Составитель О. Собин

Редактор Г, Яковлева

Техред А. Камышникова

Корректор В. Гутман

Заказ 600/906 Изд. № 617 Тираж 734

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушская наб., д. 4/5

Подписное

Тип. Харьк. фил. пред. «Патент>

Формула изобретения

Узел ориентации бурильной машины, включающяй перпендикулярно соединенные между собой гидравлические поворот- 5 ные механизмы, выполненные из цилиндров с поршнями и штоками, на одном из которых перпендикуляр но закреплен рабочий о|рган, отличающийся тем, что,,с целью упрощения конструкции, внутри каж- 10 дого из цилиндров установлена диафрагма с внутренней винтовой нарезкой, взаимодействующей с внешней нарезкой, выполненной,на штоке, при этом шток второго механизма жестко прикреплен к цилиндру первого.

Источники информации, принятые во внимание 1при экспертизе:

1. Авторское свидетельство СССР № 341933, кл. Е 21 С 11/00, 1971.

2. Патент США № 3470969, кл. 173-43, опу блик. 1969.
