Подвесной крепеустановщик

Подвесной крепеустановщик

Иллюстрации

Показать все

Реферат

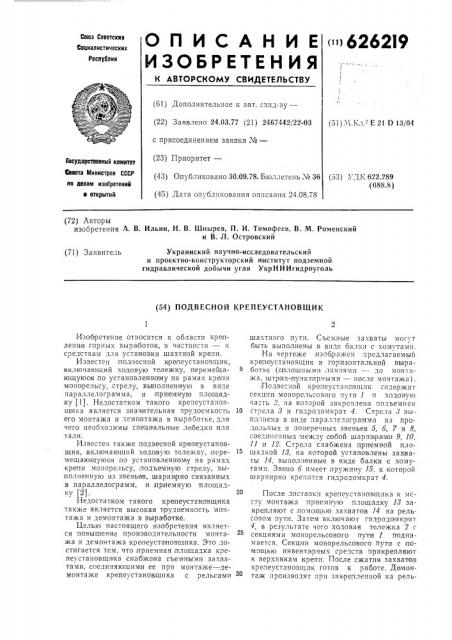

ОПИСАНИЕ

ИЗОБРЕТЕН И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

<»> 6262I9

Союз Советскиа

Социалистических

Ресиублнн (61) Дополнительное к авт. сзид-зу— (22) Заявлено 24.03.77 (21) 2467442/22-03 с присоединением заявки Уев (23) Приоритет— (43) Опубликовано 30.09.78. Бюллетень М 36 (45) Дата опубликования описания 24.08.78 (51) Ч. 1 л.- Е 21 D 13/04

Гасударственный комитет й1аеета Министров СССР (53) ".;I K 622.289 (088.8) ио делам изобретений и открытий (72) Авторы изобретения А. В. Ильин, Н. В. Шнырев, П. И. Тимофеев, В. М. Роменский и В. Л. Островский

Украинский научно-исследовательский и проектно-конструкторский институт подземной гидравлической добычи угля УкрНИИгидроуголь (71) Заявитель (54) ПОДВЕСНОЙ 1 РЕПЕУСТАНОВЩИК

Изобретение относится к области креплени я ГOpHbIY выра боток, В частности — к средствам для установки шахтной крепи.

Известен подзесной ирепеустановщик, включающий ходовую тележку, перемещающуюся,по установленному на рамах крепи моно рельсу,,стрелу, вьнполненную в виде параллелограмма, и приемную площадку (1). Недостатком такого крепеустановщика является значительная трудоемкость его монтажа и демонтажа в выработке, для чего необходимы специальные лебедки или тали.

Известен также подвесной крепеустановщик, включающий ходовую тележку, перемещающуюся по установленному на рамах крепи монорельсу, подъемн ую стрелу, выполненную из звеньев, шарнирно связанных ,в параллелограмм, и приемную площадку (2).

Недостатком такого крепеустановщика также является высокая трудоемкость монтажа и демонтажа в выработке.

Целью настоящего изобретения является повышение производительности монтажа и демонтажа крепеуста новщика. Это достигается тем, что приемная;площадка крепеустановщика снабжена съемными захватами, соединяющими ее прп монтаже — демонтаже крепеустановщика с рельсами шахтного пути. Съемные захваты могут быть выполнены в виде балки с хомутамн.

На чертеже изображен предлагаемый крепеустанозщик в горизонтальной выработке (с плошнымн лнниямп — до монтажа, IllTpHx-пунктирными — после монтажа) . ,Подвесной крепеустансзгцнк содержит секции монорельсового пути 1 и ходовую часть 2, на которой закреплена подъемная

10 стрела 8 и гидродомкрат 4. Стрела, > выполнена в виде параллелограмма из продольных и поперечных звеньев 5, б, 7 и 8, соеддшенных между собой шарнирами 9, 10, 11 и 12. Стрела снабжена приемной пло15 щадкой 18, на которой установлены захваты 14, выполненные в виде балки с хомутами. Звено б имеет пружину 15, к которой шарнирно крепится гидродомкрат 4.

После доставки крепеустановщика к месту монтажа приемную площадку И закрепляют с помощью захватов 14 на рельсовом пути. Затем включают гидродомкр ат

4, в результате чего ходовая тележка 2 с секциями монорельсового пути 1 поднимается. Секции монорельсового пути с il10мощью инвента рных средств прикрепляют к верхнякам крепи. После сжатия захватов крепеустановщнк готов к работе. Демонтаж производят прн закрепленной на рель626219 совом пути приемной площадке в обратном порядке.

Формула изобретения

1. Подвесной крепеустановщик, включающий ходозую тележку, перемещающуюся по установленному на,pamax крепи монорельсу, подъемную стрелу, выполненную из звеньев, шарнирно связанных в параллелограмм, и приемную площадку, о т л и ч а юшийся тем, что, с целью, повышения,производительности монтажа — демонтажа крепеустановщика, его приемная площадка снабжена съемными захватами, соединяющими ее при монтаже — демонтаже крепе установщика с рельсами шахтного пути.

5 2. Крепеустановщик по.п. 1, о тл и ч а юшийся тем, что съемные захваты выполнены в виде балки с хомутами.

Источники информации, принятые во !

О внимание:при экспертизе:

1. Авторское свидетельство СССР № 111588, кл. Е 21 D 13/04, 1956.

2. Авторское свидетельство СССР

¹ 473834, кл. E 21 D 13/04,,1973.
