Футеровка вращающейся печи
Иллюстрации
Показать всеРеферат

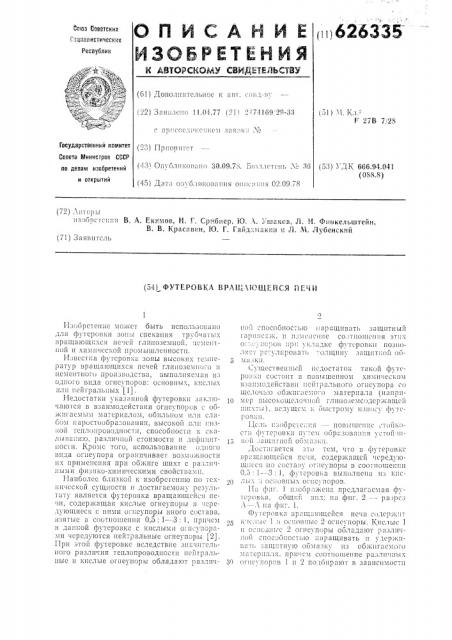

О П И C А Н И Е ttt!626335
ИЗОБРЕТЕНИЯ сон)в Советскик
Соа(галистически()(Республик
K АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6!) Дополнительное к авт. свпд-в>>
15j) )1 Клj= 27В 7(28
1 22) Заявлен«11.04.77 101) - 72169 29- 13
ПР>?С«СД(« :С: ИСМ ЗЯЯЗКИ >
Государственный комитет (23) Приоритет
Совета Министров СССР по елам набоб етений (43) Огне«лик()в((н« 0.09.)х (э(«1(!Степь Л .Ь
103) 3K 666.94.041 (088.8) и открытий (45) Д()тч(о?(убликo33!i!i!i o!i»c;!!: (я 02.09.78
172) Лв (оры из«брс гения В, А. Еки"IOB, H. Г. Срибнер, Ю. А. Ъшаксв, Л. 11. Финкепьштейн>
В. В. Красавин, Ю. Г. Гайдамак»и» Л. М. Лубенский (71) Заявитель (54) ФУГЕРОВКА BPAjj! ÀK 1ЦЕЙСЯ Г1Е(1И
1 1з«брс1 Снпс:>1051(CT L)bITh»CIIO,!h301;31(0 для футср()вки зо((ы спекания труоч ать:х
I3 P 2 Щ 210 Щ Н Х С 51 и С I С Й 1 Л И Н О 3 С М Н О Й t(C > ((.! I TIi«II и химической промышленности.
11;!JccT(;3 футсров;; зоны высоких тс; иератур Вращающихся печей гли I«ac)tttuго и (с .!ентиого производства, выпо",t!ÿå,! Яя из
ОДНОГО ВИДЯ ОГ!1С > IIOPOB: ОСНОВНЫХ, КИСЛ1>!Х илн нейтральных (1).
Недостатки указанной футеровки закл(0чаются в взаимодействии оп!еуllot)UB с оо жигасмым материало I, обильном или с;13б«м i?2pÎcTO«op200»2»èll> ВысокоЙ I!;Ii! ИliBКОЙ ТСПЛОН>)ОВ()ДН«СТ I, СПОСООНОСТИ К Cl(3 лываншо, различи«и стоимости и дефицитное(и. Кроме того, использование «диого
Вида оп(супора ограничивает возможности нх применения при обжиге шихт с раз;шчными физико-химическими свойствами.
Наиболее близкой к изобретению по гcxничсской сущности и достигаемому результату является футсровка вращающейся печи, содержащая кислые огнеупоры и !Срелующиеся с ними огпсупоры иного состава, взятыс в соотношении 0,5: 1 — 3; 1, причем и да!(Иой футеровке с кислыми огпсу(!opами чередуются нейтральные огнеупоры 12).
При этой футеровкс вследствие 3!?Ячпгсльиого разли(ия теплопроводиости нсйтраlhныс и кислые оп!Супорь! обладают различll«!i способное-.ью наращивать защитный
1 ;!1)!!!Iñ2:к, и Il >!cite!! Ис сО,!T!10!ï!.11!! и втнх о:;.,,1(01>о(t!p!; укладке фугсровкн нозво !5!01 РС. X ll!POB2Ti> . ОГ((ЦИН 33(IJliT!i«ll ««,> . >13.>ÅН. (.ущсственный недостаток такой футсРОВ КИ СОСТoiiT Ь ПОВЫШЕННОМ ХИМИЧЕСКОМ
Взаимодействии нсйтральн«го огнсупора с« щелоч(но обжигаcмоl ) матсригла 1н3при1О мер высокощсло tll«ll г It!I!03cx(c!)держа!цсй
;ни т"01 I, Bc (; щс.>; к ()ь!стро>1) 1!зн«с((1), T(>РOB li.
1 101:> i:з«орс> сi:!!51 — — попl>ltl(cttttc CT«tit(()сти ф Tcр«вк;! Иу-см оор;:(зова((ия уст«й !ll.
» >й >Щ !(0> О >,1 ..10сTill 2С с51 зто тс. >I, ((то ь футсровкс
Bp.-? щающс(" ся пс ш, содержащей чсрсдуюUI!iCC51 ПО СОСТЯВ > «Г.!C) II«PI>I В Cool 1!«!ÏCI:1:11
0>5: 1- — 3: 1, футсровка выполнена из кисЛЫХ И «C»OBIIhIX ОП!С. Г!ОРОВ.
II3 ф:!!.. 1 изо«ражен". предлагаемая футср«в(.я, общий вид; ня фиг. 2 - — разрез
Л вЂ” -Л на фиг. 1.
Фу;ср«вка вран ющсйся печи с«дср;к(го
ii !С.ih 1:! Oi!Io!1!Ihtc 2 Octlc, llopbl. 1 liC,!hi(. 1
lI O il(. Bil l> С 2 01 НЕ>> П«Р Ы OO t 2 j 210T Р ЯЗ III!I н«11 СIТОС«ОIIOCT!>10 н()ращив ать и Y.I(."ржнвать 31L(»òíóþ обмаBt>ó из обжнгасмо; о ма.сриа !2, при л(соотнонзение различных
3>) «гн сгпnpoB 1 н 2 Bo. («lip;1101 h зависимое I II с)263>85
«1»7 м у л и Ii 3 о б р с i c;i и и
2!
1 2
Роа
Состав)с(ель Н. Мацук
Тсхрсд A. Камышникова
Коррс(стор (; А. Николаева и О. Даиишева
Редактор Т. Кузьмина
Заказ 1684/10 Изд. М 651 Тираж 746
НПО Государственного комитета Совета Министров СССР по делам изобретений и открыти(1
113035, Москва, К-35, Раушскаи паб.> д. 4/5
11одписпос
1и>(огра>)и)и, ))E), Сап) иова, 2
0Т трсбус IOEI высоты защитной )бмазк)! .
При по)!ихкеииой теплов)30)30диости кислых огиеупоров иа IiHx образоьаиис защитш)й
00м2зIси иезиачительио, и ОИ2 слабо св5(22 иа с футсровкой. Б первую очередь обмазка образуется iia Основных оп(супорах, и
:)о мсрс се нарастания )30зиикаст к2ê бы мостик иад кислыми О! ((«упора.(и. Образующаяся обмазка имсст плотную и про:иую структуру в пи)киих слоях и рых,IDIO в:(аруакиых слоях, что способствует (!остоян:0му обповлеиию верxHHx слоев обмазки в процессе работы печи спекаи)(5!.
Например, для умеиьитепия высоты Обмазки увеличивают долю кислых огиеуг0р013 до соотиошепия 3: 1> для увеличения высоты защитной Обмазки Нх долю умсшшают до 0,5: 1.
При спекаиии исфслиио-известняк«и)о-«Одовой IlJHxTbl оптима II>EI(i)! соотпо)исписм
0(ïåóïîðîâ является 1: 1.
Размер длины панели предлагаемой футеровки и се располохксиис по дл)п:с печи определяют, исходя из тепловой нагрузки зоны высоких темпсратур и тсхпологи (еских особепиостей процесса спекаиия.
Оптимальной для высокощслочпой г: ииоземпой IHHxTHI является футеровка с соотношением кислых и ocHQBHb!. огнсу:7оров
1: 1, что достигается укладкой поо средио двух продольных рядов кирпича ЦМ и двух
P 5i, H )I3 . 11 Г i! С:!i! 0 ((! (! !! i., !>)! О (. h !i P )I i .!i I) . ) ): ). з)О! ; фут«ропп«в псрвук; О> «)те (и () )ма кг возникает иа осш)в! Ом ()г)!«1H!)pc, )бриз) я при да.п исйшсм и;>ргш1:(папин:,(ос! >ки из
5 обмазки )(ад кислым Огпсупором. Обра 30вав(наяся Об азка имсст п,п3т()у)О i; пр )и))мIo ст1)УK !У )7У в !I!! i!!1!Hx c, H)ßx il ))ых,)) !0 в I!2!7уак(()>iх. Всpх(i. (с (iа!)3 i)>))!>(с с. !ОH !)Омазки в процесс« работы печи иср ();ll!чс10 cll!i 00иовлЯ)ОтсЯ, !i! Осло киЯЯ )Забот > > О лодильипк(.. Высота защитиой обма )i;:,! д:р)кится )(а ypo)3((e 0,85 .>! и ооеспечива«т повышсипс срока cлу"бы футсровки а 20—
25%.
Футеровка вращающейся печи, с;) 1«p)каHj25! >)CPÑ ПГ(ОЩ)(ССЯ ПО СОСТ2В>> О! .«>> (!OP!>! (3 соотношении 0>5: 1- 8; 1, о т л и и а:о щ и я )О с 5! тем, "7 0, с !1е„ (! )О ()Овы(исиия c (Оико(! и футеровкп путем образоваииs! устойчи(и)и
:>ащитиой обмазки из об)ки!.аемого материала, футсровка выполисиа и:3 ки(слых и )Cиовиых огиеупоров.
25 Источники ш)формации, принятые во вии иапие при экспсртизс
1. Арлюк Б. И.> Шпеер Б. Е, 1)роцесс
С)!СК iи)(Я В ))PОИЗВОД«7 )3С ГЛИI ° ОЗС>1 1.
«Мета:)лургия»> )с)70, с. 11-1 — 118.
30 2. Л)3торское свидетельство О.! Р
¹> 508645, кл. F 27R 7/28, 1974.
