Реферат

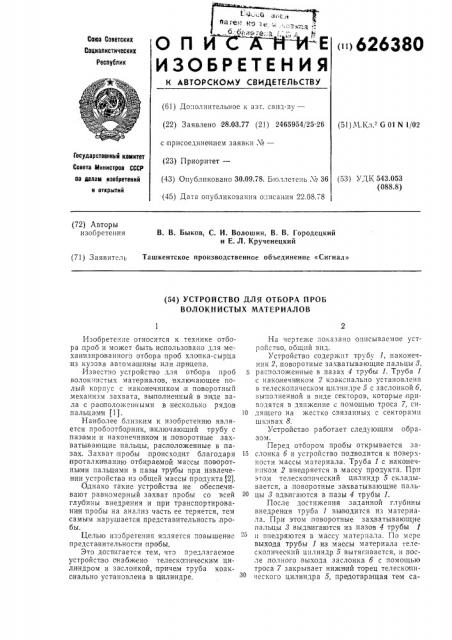

о п и сХ- н- к

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

«0626380

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к азт. свил-ву— (22) Заявлено 28.03.77 (21) 2465954/25-26 с присоединением заявки ¹â€” (23) Приоритет— (43) Опубликовано 30.09.78. Б!оллетень ¹ 36 (45) Дата опубликования описания 22.08.78 (51) М.Кл. 6 01 N 1/02

Государственный иоатитет

Совета Министров СССР (53) УДК 543.053 (088.8) по аллам изобретений н открытий (72) Авторы изобретения

В. В. Быков, С. И. Волошин, В. В. Городецкий и E. Л. Крученецкий (71) Заявитель Ташкентское производственное объединение «Сигнал» (54) УСТРОЙСТВО ДЛЯ ОТБОРА ПРОБ

ВОЛОКНИСТЫХ МАТЕРИАЛОВ

Изобретение относится к технике отбора проб и может быть использовано для механизированного отбора проо хлопка-сырца из кузова автомашины или,прицепа.

Известно устройство для отбора проб во IQKнистых материалов, включающее полый корпус с наконечником,и поворотный механизм захвата, выполненный в виде вала с рааполо>кеннымы в несколько рядов пальцами (1).

Наиболее близким к изобретению является пробоотоорник, включающий трубу с пазухами и наконечником и,поворотные захватывающие пальцы, расположенные в пазах. Захват пробы происходит благодаря проталки|ванию отбираемой массы поворотными пальцами в пазы трубы при извлечении устройства из общей массы продукта (2).

Однако такие устройства не обеспечивают равномерный захват пробы со всей глубины внедрения и при транспортировании пробы на анализ часть ее теряется, тем самым нарушается представительность,пробы.

Целью изобретения язляется повышение представительности пробы.

Это дост|игается тем, что предлагаемое устройство снабжено телескопическим цилиндром и заслонкой, причем труба коакаиально установлена в цилиндре.

На черте>ке показано описываемое устройство, общий выд.

Устройство содержит трубу 1, .наконечник 2, поворотные захватывающие, пальцы 8, 5 расположенные в пазах 4 трубы 1. Труба 1 с наконечником 2 коаксиально установлена в телескопическом цилиндре 5 с заслонкой б, выполненной в виде секторов, которые приводятся в движение с помощью троса 7, си10 дящего на жестко связанных с секторамы шкивах 8.

Устройство работает следующим образом.

Перед отбором пробы открывается за15 слонка б и устройство подводится к поверхности массы материала. Труба 1 с наконечником 2 внедряется в массу продукта. При этом телескопический цилиндр 5 складывается, а поворотные заьхватывающие паль20 цы 8 вдвигаются в пазы 4 трубы 1.

После достижения заданной глубины внедрения труба 1 вьвводится из материала. При этом поворотные захватывающие пальцы 8 выдвигаются из .пазов 4 трубы 1 и внедряются в массу материала. По мере выхода трубы 1 из массы материала телескопический цилиндр 5 вытягивается, ы после,полного выхода заслонка б с помощью троса 7 закрывает нижний торец телескопического цилиндра 5, предотвращая тем са626380 ле=ко)и;чсскнм цнлин;1ром и зас.IBHK0H, причем тру«б11 хоаксиально, станэнлена и

1„ 11 i rI H Q P C, ФОреыуЛа 11ЗОбрЕтспня

5 Р1сто и:1к:I . 1нформ11цип, прп11ятые во

:: .. 1«ма)1ие прп э сперт)изе:

1 (Р—

Сосгапитела Л. Xаsатypнн

Тсхред И. Рыбкина

РедакторТ. Пилипенко

I(орректо» В. Гутман

За)«аа 599,/90Ц !1- . ; С,1«! Т .t)1ис 1122 .!.)д-«loci!;)c

1-1П0 Госхдарстаениого ко«««ите-а Сопста Чипистроа СССР по делал« l< )îá»åòcíèé и открытий. «1оскаа, >К-35, Ра шскаи наб., д. а/5

Тип. Харьк. фил. пред. «Патент* мым потерю материала при трап портир«)вани!i пробы.

Устройство зля отбора проб волокнисть:х материалов, включающее трубу с пазами и наконечником и поворотные захватывающие пальцы, раополояепнные з пазах, о т л и ч аи щ е е с я тем, что, с целью повыц1енпя представительности пробы, оно снабхкево тс1. Авторское

Ха 176312, „Ч K l.-а

10 2, Автэрскэе

¹ 217038, М. Ел ".

) !

1 свилетельствз СССР

G 01 ч) 1, 02, 1964. свидетельство СССР

G 01 1, 04, 1967,
