Реферат

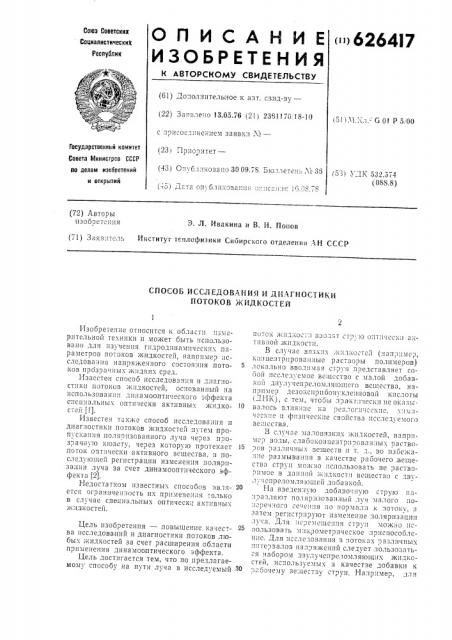

О П И С А Н И Е «»6264I7

ИЗОБРЕТЕ Н И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (81) Допо1нительное к азт. сзид-ву— (22 Заявлено 13.05.76 (2! ) 2361170. 18-10 (51) .11.Хл.- 6 01 Р 5, 00 с присослинением заявк-1 М—

Государственный комитет

Совета Министров СССР оо делам изобретений и открытий (231 11р11ооитет— (" ) С.1МО 1:1 КОЗ а по 30 09.78 !OЛ -)Етсч:, 1 Ь 35 (53! УДК 532.57т (088.8) (=5) Д-;". a Оп, б;1 и:iова1П! H О 11 с П.11 11 cj 08 78 (72) Авторы изобзетсния

Э. Л. Ивакина и В. И. Попов

Институт теплофизики Сибирского отделения АН СССР (71) Ваяв.1тел

СПОСОБ ИССЛЕДОВАНИЯ И ДИАГНОСТИКИ

ПОТОКОВ )КИДКОСТЕЙ

Изобретение относится к области измерительной техники и может быть использовано для изучения гидролинамическик параа метров потоков жидкостей, напри мер;1сследования напряженного состояния потоков прозрачны.;жидкик сред.

Известен способ исследова11П1я и дпагHQстики потоков жидкостей, основанный на использовании линамооптического эффекта спсциальнык опти:1ески активнык жилко- 10

Отей (1).

Известен также способ исследования и диагностики потоков жидкостей путем пропуci ан11я поляризованногo луча через проaoa IH; lo <1овету, через которую протекает 15 поток оптически активного ве1цества, и последующей регистрации изм HpH!!ÿ поляризации луча за счет динамооптического эффекта 12).

Недостатком известны; способов явля- î ется ограничен 1ость их примечения -.îëüêî в случае специальнык Оптическп aêòèвнык жидкостей.

Цель изобретения — повышение качества исследований и диагностики потоков 11обы.;. жидкостей за счет расширения области применения дина мооптического эффекта.

Цель достигается тем, что по предлагаемому способу На пути луча в исследуемый 30 по.ок жидкости взолят стр,.о опт1гчсс1си актив:1ой жидкости.

В СЛУЧас В !HHÛ1К жИЛКОСтей (:-1ПП«П1МСР, ко;1центрироваиные растворы полимеров) локально вводимая струя представляет сооой исслслуемое Bi .. êñTâo с малой добавкои дзулучепрсломля1ощсго всщества, например дезоксириООН1 клеиновой 1 ислоты (,1НК), с тем, чтооы зракT;I -1ески не оказь;валось влиян11е На реалог111сск11г, ч:1м11чгские и физические свойства исслслуемого ве1цсства.

В случае маловязки.; жилкостей, наприме;.1 золы, слаооконцентрирoвагглык растворов различныi веществ и т. л., во изосжаиис размывания в качестве раоочего вещества струи можно использовать не растворимое в да1гной жидкости вещество с лвул чспреломляю цсй добавкой.

На взелен:-1ую добавочную струю иа:1разля1от поляризованный луч малого по:, греч:.1ого сечения по Iopма1;.I к 1оток, а

"-атем регистрируют изменение поляризации лу:а. 31H;!OрÄсме1цения струи можно использовать м:гкрометрпческое приспособлен Ie. Для 11сслелозания з потокак эазличнык интервалов напряжений следует лользозаться набором лзулучспреломляюгцик жидкостей, используемык з качестве добавки к

; абочему зегцестзу струи. Например, для

626417

Составитель IO. Власов

Техред И. Рыбкина! (орректор В. Гутман

Подписное

Редактор Т, Рыбалова

Заказ 597)909 Изд, ¹ 615 Тираж 1!22 (1ПО Госудагнтвепного комитета Совета Министров СССР по делам изобретепи((и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Тпп. Харьк. фил. пред. «Патент» больших напряжений это может быть полибутадиен; для измерения напряжения трения — пятиокись ванадия; д,тя малых напряжений — сильно двулучепреломляющие жидкости, такие как ДНК, альбулин и т. д., которые по (бираются с учетом поставленных задач.

На чертеже показано устройство для осуществления предлагаемого с-.(осооа.

Устройство состоит:(ç:,Iñòý÷uèêà (и расположенных последователь-(o поляризатора 2, кюлеты 3 в виде кана Iа с оптическими окнами и внедренной з поток водного раствора полиакриламида струйкой с малой доба(вкой двулучепреломляющего вещества (ДНК), четвертьзолнозой пг(ас(инки 4, анализатора 5, светоприемного устройства 6, питаемого от выпрям(ггеля 7, регистриру(ощего устройства 8.

Устройство работает следующим образом.

Слет от источника 1 проходит через поляризатор 2, кювету 8, четзертьзо ir(oay(o пластинку 4, анализатор 5 и попадает на устройство 6, с-(гнал с которого реги. Tp1:1,руется устройством 8. По полученным таким образом осциллограммам можно судить о моменте возникновения нестабильного течения, о частотах пульсац.r(I напряжения, об интенcuâíîст:I эTT.;:Ióëüсаций напряжения з потоке и т..(.

Формула -;:;ooaeтеиия

Способ иссле.(o a.(:rr(и диагностикu :Ioтоков жидкостей :(утсм проиускания поляризованного луча через прозрачную среду с последующей регисTðàцией изменения iiолярнзации луча за счет динамооптического эффекта, о т л и и à 10 щ е е с я тем, что, с целью повышения качества исследований и .(иагностик:(.(отокоз за счет расширения област:(применения динамооптического эф15 фекта, на .пути луча з 11сследуемый поток жидкости,ззо(HT струю îг(тически актив.(о(( жидкост:t.

Источники и:(формации, irçèíÿòûå зо

20 в:(имание нри экспертизе:

1. Бычков Ю.."1 (. Поляризационно-опп(ческий метод исследования проточных частей насо оз, Кт(ши((ез, «Шт;(нда», 1975, с. 22 — 148.

25 2, Пот(э.(ьский IQ. Я. и дз. Поляр;(зац;(0(11!0-0.1тическ;(е методы исследозания течения линейных полимеров, В сб. «Рео ioгия полимерных и ди":(срсных сr(=Tc ;;(рео((зизика».,ЧИ1(ск, 1975, с. 3--12.
