Приспособление для защиты ног от механических повреждений
Иллюстрации
Показать всеРеферат

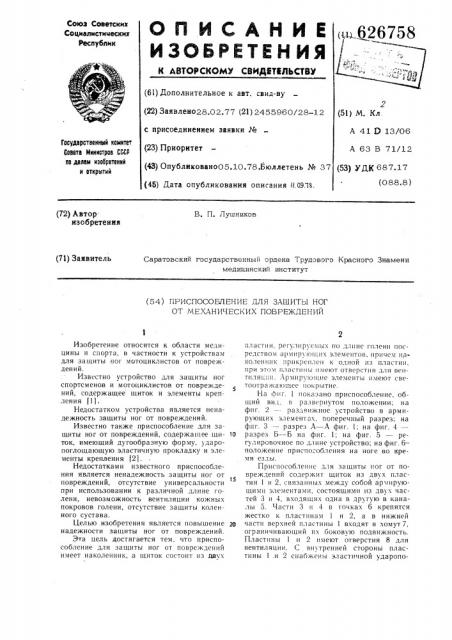

Союз Советских
Социалистицескик
Республик
Оп ИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДИТИЛЬСТВУ
I
I (61) Дополнительное к авт. свид-ву (22} ЗаЯвлеио28.02.77 (21) 2455960/28-12 с присоединением заявки № (23) Приоритет (43) Опубликовано05.10.78.Бюллетень № 37 (45) Дата опубликовании описания 1!.09;1в.
2 (51) М. Кл.
А 41 О 13/06
А 63 B 71/12
Государственный комитет
Совета Министров СССР оо делам изобретений и открытий (53) УДК 687.17 (088.8) (72) Автор изобретения
В. П. Лушников (71) Заявитель
Саратовский государственный ордена Трудового Красного Знамени медицинский институт (54) ПРИСПОСОБЛЕНИЕ ЛЛЯ ЗАЩИТЫ НОГ
ОТ МЕХАНИЧЕСКИХ ПОВРЕЖДЕНИЙ
Изобретение относится к области медицины и спорта, в частности к устройствам для защиты ног мотоциклистов от поврежденийй.
Известно устройство для защиты ног спортсменов и мотоциклистов от повреждений, содержащее щиток и элементы крепления (11.
Недостатком устройства является ненадежность защиты ног от повреждений.
Известно также приспособление для защиты ног от повреждений, содержащее щиток, имеющий дугообразную форму, ударопоглощающую эластичную прокладку и элементы крепления (21.
Недостатками известного приспособления является ненадежность защиты ног от повреждений, отсутствие универсальности при использовании к различной длине голени, невозможность вентиляции кожных покровов голени, отсутствие защиты коленного сустава.
Целью изобретения является повышение надежности зашиты ног от повреждений.
Эта цель достигается тем. что приспособление для защиты ног от повреждений имеет наколенник, а щиток состоит из двух пластин, регулируемых по длине голени посредством dj131ll()x Iolliilx элементов, причем наколенник прикреплен к одной из пластин, при этом пластины имеют отверстия для вентиля;н1,:. Армирующие элементы имеют светоотражаюшее покрытие.
На фиг. 1 показано приспособление, общий вид, в развернутом положении; на фиг. 2 --- раздвижное устройство в армирующих элементах, поперечный разрез; на фпг. 3 — разрез А — А фиг. 1; на фиг. 4-10 разрез Б- — Б на фиг. 1; на фиг. 5 — регулировочное по длине устройство; на фиг. 6положение приспо=обления на ноге во время езды.
Приспособ.тенис для защиты I .or от повреждений содержит щиток из двух пластин и 2, связанных между собой армирующими элементами, состоящими из двух частей 3 и 4, входящих одна в другую в каналы 5. Части 3 и 4 в точках 6 крепятся жестко и пластинам 1 и 2, а в нижней
2о части верхней пластины 1 в одят в хомут 7, ограничивающий их боковую подвижность.
Пластины 1 и 2 имеют отверстия 8 для вентиляции. С внутренней стороны пластины и 2 снабжены эластичной ударопо626758
А
Рггг 7
Б- Б
Ю„г с, 4ггггг б
Составитель Н.Данина
Редактор Заикина Техред О. Луговая Корректор А, Кравченко
За ка 3 5508/8 Тираж 501 11однисное
ЦНИИПИ Государственного комитета Сонста Министров СССР по делам изОбретеннй и открытий
I 13035, Москва, Ж-35, Раушская наб., д. 4/5
Филиал П11П:»Патент», г. Ужгород, 1л. Проектная, .1 глощающей прокладкой 9. К верхней пластине 1 крепится мягкий наколенник 10. Приспособление имеет с боков эластичные крепления I l. В зависимости от длины голени армирующие элементы 3, 4 вместе с пластинами и 2 раздвигаются. В армируюших элементах в местах 12 и 13 их вхождения имеется. ограничитель 14 для придания заданной длины щитку. Армирующие элементы имеют светоотра жаюшее покрытие 15, которое улучшает визуальное восприятие мотоциклистов и водителей другого транспорта в темноте.
Формула изобретения
1. Приспособление для защиты ног от механических повреждений, содержащее щиток, имеющий дугообразную форму, ударопоглощаюшую эластичную прокладку и
А элементы крепления, отлииа>ошееся тем, что. с целью повышения надежности защиты, оно имеет наколенник, а щиток состоит из двух пластин, регулируемых по длине голе5 ни посредством армирующих элементов, причем наколенник прикреплен к одной из пластин.
2. Приспособление по п. 1, отличающееся тем, что пластины имеют отверстия для
3. Приспособление по п. 1, отличающееся тем, что армирующие элементы имеют светоотр ажаюгцее покрытие.
Источники информации, принятые во внимание при экспертизе:
15 l. Патент США № 3742517 М. Кл.
А 41 d 13/06, 1973.
2. Заявка ФРГ № 1935278, кл.
3 Ь 13/00, 1971.
