Реферат

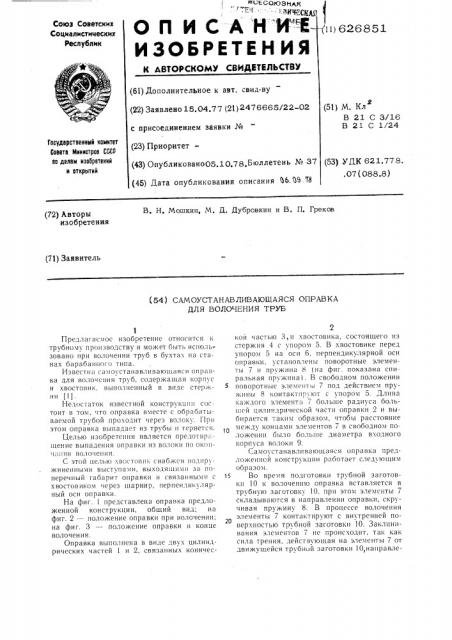

с> СОЮаН . 1т 1Ч"СКщ

Союз Советских

Социалистических

Республик

О П И С А Н И"-и

ИЗОЬРЕтИНИЯ

-(11) 626851

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свнд-ву (51) М. Кл

В 21 С 3/16

В 21 С 1/24 (22) Заявлено 15,04.77 (21) 2476665/22-02 с присоединением заявки № (23) Приоритет— (43) Опублнковано05.10.78.Бюллетень № 37 (45) Дата опубликования описания з6.%, (8

Гооударственный комитет

Совета Министров CGCP по делам изобретений и открытий (53) УДК 621.778.. 07 (088.8) В. Н. Мошкин, М. Д. Дубровкин и B. П. Греков (72) Авторы изобретения (71) Заявитель (54) САМОУСТАНАВЛИВАЮЩАЯСЯ ОПРАВКА

ДЛЯ ВОЛОЧЕНИЯ ТРУБ

Предлагаемое изобретение относится к трубному производству и может быть использовано при волочении труб в бухтах на станах барабанного типа.

Известна самоустанавливающаяся оправка для волочсния труб, содержащая корпус и хвостовик, выполненный в виде стержня (1) .

Недостаток известной конструкции состоит в том, что оправка вместе с обрабатываемой трубой проходит через волоку. Прп этом оправка выпадает из трубы и теряется.

Целью изобретения является предотвращение выпадения оправки из волоки по окоп lr1!!IrrI волочепия.

С этой целик> хвостовик снабжен подпружиненными выступами, выходящими за поперечный габарит оправки и связанными с хвостовиком через шарнир, перпендикулярный оси оправки.

На фиг. 1 представлена оправка предложенной конструкции, общий вид; на фиг. 2 — положение оправки при волочении; на фиг. 3 — положение оправки в конце волочения.

Оправка выполнена в виде дву.; цилиндрических частей 1 и 2, связанных коническои частью З,и хвостовика, состоящего из стержня 4 с упором 5. В хвостовике перед упором 5 на оси 6, перпендикулярной оси оправки, установлень. поворотные элементы 7 и пру?KHklH 8 (на фиг. показана спиральная пружина) . В свободном положении поворотные элементы 7 под действием пружины 8 контак пруют с упором 5. Длина каждого элемента 7 больше радиуса больигей цилиндрической части оправки 2 и выбирается таким образом, чтобы расстояние между концамп элементов 7 в свободном положении было больше диаметра входного корпуса волоки 9.

Самоустанавливаюгцаяся оправка предложенной конструкции работает следующим образом.

15 Во время подготовки трубной заготовки 10 к волоченню оправка вставляется в трубную заготовку 10, при этом элементы 7 складываются в направлении оправки, скручивая пружину 8. В процессе волочения элементы 7 контактируют с внутренней поверхностью трубной заготовки 10. Заклинивания элементов 7 не происходит, так как сила трения, действующая на элементы 7 от движущейся трубной заготовки 10>направлек"

Ъ.

" 626851

4 на в противоположную сторо14у-ot оси Ь" их" -. -- жать ее в блоке волок и ух:".,нашить расход поворота, проходит хвостовик, под действием инструмента. пружины 8 элементы 7 раскрываются, пово- ФОрд1уг1а иЗОбрЕтЕНия рачиваясь на оси 6 до упора 5. Пройдя ко- Самоустанавливающаяся оправка для воническую часть 3 оправки, конец протя! у лочения труб, содержащая корпус и хвостотой трубы 11 за счет сил трения в зоне ма- 5 вик, выполненный в виде стержня, отлачаюлой цилиндрической части 1 начинает пере итаяся тем, что, с целью предотвращения вымещать оправку через волоку 9. Переме1це падения оправки из волоки по окончании ние оправки с трубой происходит до у0»p волочения, хвостовик снабжен подпружиненраскрытых элементов 7 в поверхность вход- ными выступами, выходящими за поперечной стороны волоки 9. После этого труба 10 ный гаоарит оправки и связанными с хвостосходит с малой цилиндрической части 1, cl виком черсз шарнир, перпендикулярный оси оправка остается в волокодержателе. оправки.

Источники информации, принятые во вниПрименение самоустанавливающейся оп- мание при экспертизе: равки предложенной конструкции при воло- 1. Авторское свидетельство СССР чении толстостенных труб позволит удер- 15 Л<> 316490, кл. В 21 С 1/24, 1969.

Puz. 1

lPuz У

;77T

Фиг 3
