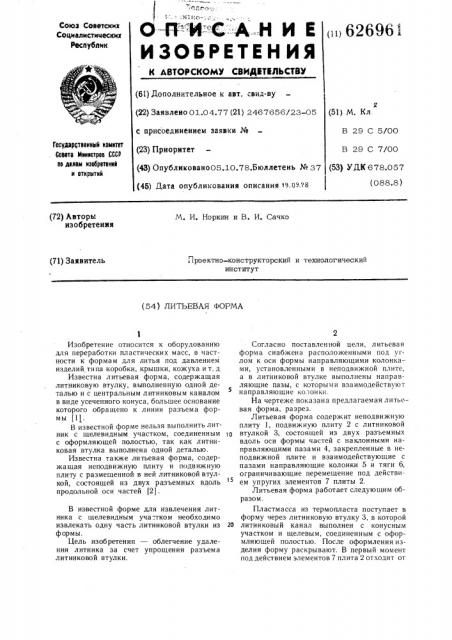

Союз Советских
Социалистических
Рвспублик
Q-FF-"И- C А -Н И Е () 626961
И306РЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву я (22) Заявлено 01.04.77 (21) 2467656/23-05 (51) М. Кл с присоединением заявки № (23) Приоритет
В 29 С 5/00
В 29 С 7/00
Государстаеинмй комитет. Совета 1йииистров СССР оо делам изооретекий и открытий (43) Опубликоваио05.10.78.Бюллетень № З7 (53) УДК 678.057 (088.8) (45) Дата опубликования описания 13.Оэ 78 (72) Авторы изобретения
М. И. Норкин и В. И. Сачко
1 1роектно-конструкторский и технологический институт (71) Заявитель (54) ЛИТЬЕВАЯ ФОРМА
Изобретение относится к оборудованию для переработки пластических масс, в частности к формам для литья под давлением изделий типа коробки, крышки, кожуха и т. д
Известна литьевая форма, содержащая литниковую втулку, выполненную одной деталью и с центральным литниковым каналом в виде усеченного конуса, большее основание которого обращено к линии разъема формы (11.
В известной форме нельзя выполнить литник с щелевидным участком, соединенным с оформляющей полостью, так как литниковая втулка выполнена одной деталью.
Известна также литьевая форма, содержа щая неподвижную плиту и подвижную плиту с размещенной в ней литниковой втулкой, состоящей из двух разъемных вдоль продольной оси частей (2).
В известной форме для извлечения литника с щелевидным уча "тком необходимо извлекать одну часть литниковой втулки из 2о формы.
Цель изобретения — облегчение удаления литника за счет упрощения разъема литниковой втулки.
Согласно поставленной цели, литьевая форма снабжена расположенными под углом к оси формы направляющими колонками, установленными в неподвижной плите, а в литниковой втулке выполнены направляющие пазы, с которыми взаимодействуют направляющие колонки.
На чертеже показана предлагаемая литьевая форма, разрез.
Литьевая форма содержит неподвижную плиту 1, подвижную плиту 2 с литниковой втулкой 3, состоящей из двух разъемных вдоль оси формы частей с наклонными направляющими пазами 4, закрепленные в неподвижной плите и взаимодействующие с пазами направляющие колонки 5 и тяги 6, ограничивающие перемещение под действием упругих элементов 7 плиты 2.
Литьевая форма работает следующим образом.
Пластмасса из термопласта поступает в форму через литниковую втулку 3, в которой литниковый канал выполнен с конусным участком и щелевым, соединенным с оформляющей полостью. После оформления изделия форму раскрывают. В первый момент под действием элементов 7 плита 2 отходит от
626961
Составитель В. Зяблова
Техред О. Луговая Корректор Н. Тупица
Тираж 810 Подписное
Редактор Л. Ушакова
Заказ 5895/49
1111ÈÈÏÈ Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 неподвижной плиты 1. Части втулки, перемещаясь по направляющим, раздвигаются и освобождают литник. Части втулки раздвигаются до тех пор, пока плита 2 не остановится тягами 6. После этого изделие с примыкающим к нему литником продолжает перемещение вместе с подвижной частью формы, пока толкающая система не вытолкнет изделие из формы. Далее цикл повторяет1О
Предлагаемая литьевая форма обеспечи вает получение пластмассовых изделий с наружными криволинейными поверхностями без дальнейшей механической обработки.
Формула изобретения
Литьевая форма, содержащая неподвиж- 15 ную плиту и подвижную плиту с размещенной в ней литниковой втулкой, состоящей из двух разъемных вдоль продольной оси частей, отличающаяся тем, что, с целью облегчения удаления литника за счет упрощения разъема литниковой втулки, она снабжена расположенными под углом к оси формы направляющими колонками, установленными в неподвижной плите, а в литниковой втулке выполнены направляющие пазы, с которыми взаимодействуют направляющие колонки.
Источники информации, принятые во внимание при экспертизе:
1. Демин Е. Н. «Конструирование прессформ для пластических масс», М.— Л., Государственное научно-техническое издательство машиностроительной литературы, 1952, с. 104.
2. Авторское свидетельство СССР № 504670, кл. В 29 С 5/00, 1976.
