Сталь
Иллюстрации
Реферат

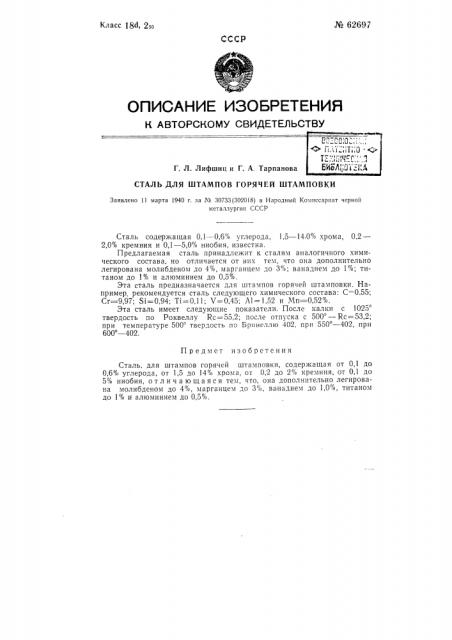

Класс 1ЯЙ,,р1ое 62697
СССР
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Г. Л. Лифшиц и Г. А.
СТАЛЬ ДЛЯ ШТАМПОВ ГОРЯЧЕЙ ШТАМПОВКИ
Заявлено 11 марта 1940 г. за ЛЪ 30733(3020!8) в Народный Комиссариат черной металлургии СССР
Сталь содержащая 0,1 — 0,6% углерода, 1,5 — 14,0 !o хрома, 0,2—
2,0% кремния и 0,1 — 5,0 /о ниобия, известна.
Предлагаемая сталь принадлежит к сталям аналогичного химического состава, но отличается от них тем, что она дополнительно легирована молибденом до 4/о, марганцем до 3%; ванадием до 1%; титаном до 1 /о и алюминием до 0,5 /о, Эта сталь предназначается для штампов горячей штамповки. Например, рекомендуется сталь следующего химического состава: С=0,55;
Cr=9,97; S i = 0,94; Ti = 0,11; V = 0,45: Л1= 1,52 и Мп=0,52 /o.
Эта сталь имеет следующие показатели. После калки с 1025 твердость по Роквеллу Re=55,2; после отпуска с 500 — Кс=53,2; при температуре 500 твердость по Бринеллю 402, при 550 — 402, при
600 — 402.
Предмет изобретения
Сталь. для штампов горячей штамповки, содержащая от 0,1 до
0,6/о углерода, от 1,5 до 14оо хрома, QT 0,2 до 2оо кремния, от 0,1 до
5/о ниобия, отличающаяся тем, что, она дополнительно легирована молибденом до 4%, марганцем до 3%, ванадием до 1,0",о, титаном до 1 /о и алюминием до 0,5 /о,
