Реферат

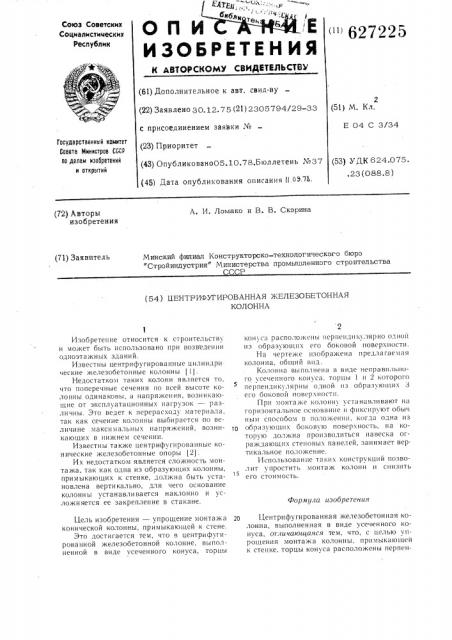

бвбл„ - : ч:: ге

СПИ Е

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик " 627225

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 30.12.75 (21) 2305794/29-33 с присоединением заявки ¹ (23) Приоритет (43) Опубликовано05.10.78.Бюллетень Хе37 (45) Дата опубликования описания П.вЭ.lh

2 (51) М. Кл.

E 04 С 3/34

Государственный комитет

Совета Министров CKP оо делам изооретений н открытий (53) У Д К 6 24 0 7 5 °.23 (088.8) (72) Авторы изобретения

А. И. Ломако и B. В. Скорина (71) Заявитель

Минский филиал Конструкторско-технологического бюро

"Стройиндустрия" Министерства промышленного строительства

СССР (54) ь1ЕНТРИФУГИРОВАННАЯ ЖЕЛЕЗОБЕТОННАЯ

КОЛОННА

Формула изобретения

Изобретение относится к строительству и может быть использовано при возведении одноэтажных зданий.

Известны центрифугированные цилиндрические железобетонные колонны (1).

Недостатком таких колонн является то, что поперечные сечения по всей высоте колонны одинаковы, а напряжения, возникающие от эксплуатационных нагрузок — различны. Это ведет к перерасходу материала, так как сечение колонны выбирается по величине максимальных напряжений, возникаюгцих в нижнем сечении.

Известны также центрифугированныс конические железобетонные опоры (2).

Их недостатком является сложность монтажа, так как одна из образующих колонны, примыкающих к стенке, должна быть установлена вертикально, для чего основание колонны устанавли вается наклонно и усложняется ее закрепление в стакане.

Цель изобретения — упрощение монтажа конической колонны, примыкающей к стене.

Это достигается тем, что в центрифугированной железобетонной колонне, выполненной в виде усеченного конуса, торцы кон са расположены перпендикулярно одной из образующих c ãо ооковой поверхности.

На чертеже изображена предлагаемая колонна, общий вид.

Колонна выполнена в виде неправи lblloro ycevei

5 перпендик, tHpHbl одной Il3 образ юц)их 3 его боковой поверхности.

При монтаже колонну устанавливают на горизонтальное основание и фиксируют обыч ным способом в положении, когда одна из образующих боковую поверхность, на которую должна производиться навеска ограждающих стеновых панелей, занимает вертикальное положение.

Использование таких конструкций позвол ит упростить монтаж колонн и снизить

15 его стоимость.

2О Центрифугированная железобетонная колонна, выполненная в виде усеченного конуса, отличающаяся тем, что, с целью упрощения монтажа колонны, примыкающей к стенке, торцы конуса расположены перпен.627225 дикулярно одной из обраЗуйщих его боковой поверхности.

Источники информации, принятые во вни мание при экспертизе:

1. Альбом «Центрифугированные железобетонные колонны одноэтажных зданий

4 без мостовых кранов» (3 — 1174), стр. 11., Госстрой СССР, Главпромстройпроект, 11И

М 1, Ленинград, 1973.

2. Косолапов И. И. и Краль А. Г. Из5 готовление стоек железобетонных опор линий электропередачи, Л., «Энергия», 1966, с. 10 — 11.
