Инерционный импульсатор

Инерционный импульсатор

Иллюстрации

Показать все

Реферат

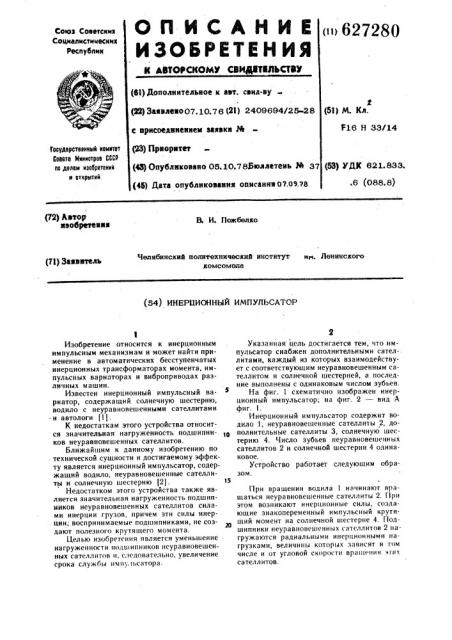

627280

gv84

Составитель О. Касарев

Техред О. Луговая Корректор Л. 11еоола

Тираж I!98 !1олписное

Редактор А. Мурадян

Заказ 5595/Зб

ПНИИПИ Государственного комитета Совета Министров СССI по делам изобретений и открнтий

11ЗOЗто, Москва, Ж 35. Раушская наб. д 4/;1

Филиал Ill Ill el I тент», r. Ужгород, ул. 11рнек иаи. 1

Наличие дополнительных сателлитов 3 и равенство чисел зубьев. неуравновешенных сателлитов 2 и солнечной шестерни 4 приводят к тому, что на всех режимах работы импульсатора, кроме режима <прямой передачи», угловая скорость вращения неуравновешенных сателлитов будет меньше, чем в случае несоблюдения указанных условий.

Соответственно уменьшается и величина радиальной инерционной нагрузки, воспринимаемой подшипниками неуравновешенных сателлитов.

Формула изобретения

Инерционный импульсатор, содержащий водило, неуравновешенные сателлиты и солнечную шестерню, отличающийся тем, что, с целью увеличения срока службы импульсатора, он снабжен дополнительными сателлитами, каждый из которых взаимодействует с соответствующим неуравновешенным сателлитом и солнечной шестерней, а последние выполнены с одинаковым числом зубьев.

Источники информации, принятые во внимание при экспертизе:

1, Мальцев В. Ф, Импульсные вариаторы.

М., Машгиз, l963, с. 52, фиг. 35.

2. Авторское свидетельство СССР

¹ 284540, кл. F !6 Н ЗЗ/08, l969.
