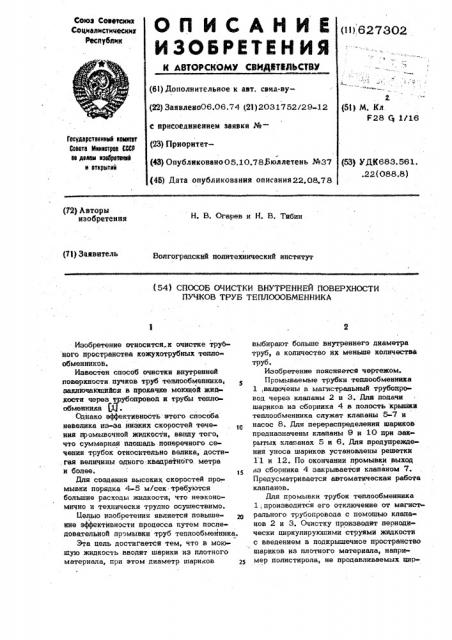

ОП ИСАНИЕ

ИЗОБРЕТИ Н ИЯ

И АВТОВ СКОМУ СВИДФТВЛЬСТВУ

Союз Советских

Социалистичесюа

Республик (11) 627302 (61) Дополнительное н авт. свид-ву(22) Заявлеио06.06.74 (21) 2031752/29-12 (51) > 1 л

F28 Ст 1/16 с присоединением заявки ¹(23) Приоритет(43) Опубликоваио05,10.783юллетень №37 (45) Дата опубликования опнсання22.08.78

Гасударственный «ни«тат

Саннта Инннстрса ИР не,ннлаи «зайрнтнннФ и нткрытнй (53) УДК683.561, .22 (088.8) (72) Авторы изобретения

Н. В. Огарев и Н. В. Тябин

Волгоградский политехнический институт (71) Заявитель (54) СПОСОБ ОЧИСТКИ ВНУТРЕННЕЙ ПОВЕРХНОСТИ

ПУЧКОВ ТРУБ ТЕПЛОООБИЕННИКА

Изобретение относится. к очистке труб ного пространства кожухотрубных теплообменников.

Известен способ очистки внутренней поверхности. пучков труб теплообменника, заключакнпийся в прокачке моющей жидкости через трубопровод и трубы теплооб ееа аа

Однако эффективность етого способа невелика из-эа низких скоростей тече« ния промывочной жидкости, ввнду того, что суммарная плошадь поперечного сечения трубок относительно велика, дости. гая величины одного квадратного. метра и более.

Йля создания высоких скоростей про-мывки порядка 4-5 м/сек требуются большие расходы жидкости, что неэкономично и технически трудно осуществимо.

Иелью изобретения является повышение эффективности процесса путем последовательной промывки труб теплообменника.

Эта цель достигается тем, что в моюшую жидкость вводят шарики иэ плотного материала, прн этом диаметр шариков 2 выбирают больше внутреннего диаметра труб, а количество их меньше количества труб.

Изобретение поясняется чертежом.

Промываемые трубки теплообменника

1,включены в магистральный трубопровод через клапаны 2 и 3. ELaa подачи шариков из сборника 4 в полость крышки теплообменника служат клапаны 5-7 и насос 8. Для перераспределения шариков предназначены клапаны 9 и 10 при закрытых клапанах 5 и 6. Для предупреждения уноса шариков установлены решетки

1 1 и 12. По окончании промывки выход аз сборника 4 закрывается клапаном 7.

Предусматривается автоматическая работа клапанов.

Для промывки трубок теплообменника

1; производится его отключение от магистрального трубопровода с помощью клапанов 2 и 3. Очистку производят периодически пиркулируюшими струями жидкости с введением в подкрышечное пространство шариков из плотного материала, например полистирола, не продавливаемых пнр627302 купирующей жидкостьючерез трубки, попереч» но перекрычая их. Йля подачи шариков в нодкрышечное пространство открываются клапаны 5-7 и включается насос 8, Количество вводимых шариков на 10-20% меньшечислатрубок, Шарики имеют диаметр на 2-4 мм больший внутреннего диаметра трубок. Соотношение плотностей шариков и моющей жидкости 1,05-1,15. Требуемый для промывки напор составляет 15-20 ммст. жидкости. Трубки промываются избира10 тельно. В первую очередь очищаются наиболее загрязненные. Это происход г по причине неравномерности распределения скоростей жидкости в трубках. Вследствие большего гидравлического сопротив- пения скорость в более загрязненных трубках ниже, чем в трубках менее загрязненных, поэтому при перераспределении шарики, взвешенные в жидкости направляются сначала к входу в 1менее заг- + рязненные трубки. и, останавливаясь у входа, перекрывают их, осуществляя таким образом "клапанный эффект". Проскок шариков в трубке исключается вследствие их достаточной жесткости и размеров, превышающих на 2-4 мм внутренний, диаметр трубок., Основной поток жидкости устремляется в неболь шое количество (10-20k) неперекрытых наиболее загрязненных трубок, определяемого числом внесенных шариков. Зто позволяет собственно повысить в трубках скорость течения жидкости в 5-10 раз. йля последующего перераспределения шариков направление в жидкости меняется на обратное. йпя этого открываются клапаны 9 и 10 и закрываются Каапаны 5 и 6. Затем вновь изменяется направление течения путем обратного не 4О ректпочения клапанов. При перераспределении шарики вновь закрывают вход в наиболее чистые трубки и так далее до полной очистки.

Аналогичная схема может быть сос..тавлена для промывки многоходовых теплообменников. Количество сборников; шариков при этом должно соответствовать числу ходов, т.е. по одному для каждого входа в перекрываемые трубки.

5Î

Пример осуществления способа. Очист ка трубного теппообменника на лабораторной установке, Теплообменник кожухотрубный одноходовой. Количество трубок -61 шт., диаметр 12х1 мм, длина 2,2 м. Материал - сталь Ст. 3. Внутренняя поверхность трубок покрыта слоем отложений

1 мм. Состав отложений (вес.%): глина

75, окись, кальция - 18, окись магния7. Связующее - 5%-ный раствор жидкогО стекла. Шарики из полистирола, количест» во - 50 шт., диаметр 12 мм.

Перепад давления определяется с помощью ртутного дифмаиометра„расход жидкости-диафрагмой. В качестве моющей жидкости применяется вода с темперао турой 1 5 С.

Результаты испытаний показывают, что процесс промывки трубного пространства по предлагаемому способу сокращает время промывки s 3-4 раза..Очистка поверхности получается более полной. Предварительные перепады давления находятся в пределах, обеспечиваемых применяемыми для промывки центробежными насосами. Предлагаемый способ прост в осуществлении и не требует спе циального оборудования.

Формула изобретения

Способ очистки внутренней aosepxности пучков труб теплообменника, заключающийся в прокачке моющей жидкости через трубопровод и1 трубы теплообменника, отличающийся тем,что, с целью повышения эффективности процесса путем последовательной промывки труб теплообменника, в моющую жидкость вводят шарики из плотного материала, при этом диаметр шариков выбирают больше внутреннего диаметра труб, а количество их меньше количества труб;

Источники информации, принятые во внимание при экспертизе:

1. Крутоус Е. Б. и др. Техника мойки изделий s м а шин оoсoтTрpоoеeнHиHиH, М., 1969, с. 153.р154.
