Устройство для измерения угла наклона плоскостей

Патент 627318

Авторы

Иллюстрации

Показать все

Реферат

< -=--.- Воат =цлд

ЙАТЕИТ1! 0-

Союз Советских

Социалистических

Реслублик

Я ко тр,",Я

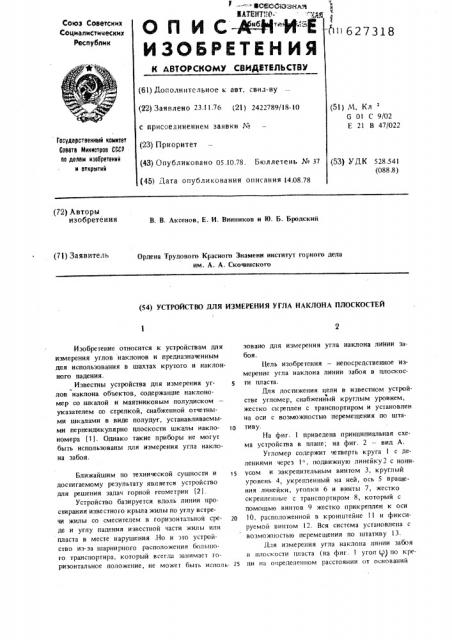

I»» 627318

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6») Дополнительное к авт. свил-ву (22) Зая влево 23.11.76 (21) 2422789/18-10 с присоединением заявки М (23) Приоритет (43) Опубликовано 05.10.78. Бюллетень л)е 37 (45) Лата опубликования описания 14.08,78

P») М. Кл

G Ol С 9/02

Е 21 В 47/022

Государственный комитет

Соаета ииниотроа CCCP оо делам изобретений и открытий (53) УДК 528 541 (088.8) (72) Авторы изобретения

В, В. Аксенов, Е. И. Винников и 10. Б. Бродский (7») Заявитель

Ордена Трудового Красного Знамени институт горного дела им. А. А. Скочинского (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ УГЛА НАКЛОНА ПЛОСКОСТЕИ

Изобретение относится к устройствам для измерения углов наклонов и предназначенным для использования в шахтах крутого и наклонного падения.

Известны устройства для измерения углов наклона обмктов, содержащие наклономер со шкалой и маятниковым полудиском указателем со стрелкой, снабженной отчетными шкалами в виде полудуг, устанавливаемыми перпендикулярно плоскости шкалы наклономера (1). Однако такие приборы не могут быть использованы для измерения угла наклона забоя.

Ближайшим по технической сущности и достигаемому результату является устройство для решения задач горной геометрии (2).

Устройство базируется вдоль линии нростирания известного крыла жилы по углу встречи жилы со смесителем в горизонтальной cpe- za де и углу падения известной части жилы или пласта в месте нарушения .Но и это устройство иэ-эа шарнирного расположения большого транспортира, который всегда занимает горизонтальное положение, не может быть исполь- 25 эовано для измерения угла наклона линии забоя.

11ель изобретения вЂ” непосредственное измерение угла наклона линии забоя в плоскости пласта.

Для достижения цели в известном устройЪ стве угломер, снабженный круглым уровнем, жестко скреплен с транспортиром и установлен на оси с возможностью перемещения по штативу.

На фиг. 1 приведена принципиальная схема устройства в плане; на фиг. 2 вЂ” вид А.

Угломер содержит четверть круга 1 с делениями через 1, подвижную линейку2 с нониусом н закрепительным винтом 3, круглый уровень 4, укрепленный на ней, ось 5 вращения линейки, уголки 6 и винты 7, жестко скрепленные с транспортиром 8, который с помощью винтов 9 жестко прикреплен к оси

10, расположенной в кронштейне 11 и фиксируемой винтом 12. Вся система установлена с воэможностью перемещения по штативу 13.

Для измерения угла наклона пинии забоя в плоскости пласта (на фиг. 1 утол »э) ло крени на определешюм расстоянии оТ оснований

Рие. Я

ЦНИИПИ Заказ 5603/38

Тираж 872 Поднисное . филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

3 627318 секций и в одноименных точках натягивается нить 14. Устройство базируется на основании секции 15 и располагается, как показано на фиг. 1 и фиг. 2. Перемещением подвижной линейки 2 и вращением штатива 13 добиваются, чтобы пузырек уровня 4 находился в центре круга, С помощью транспортира 8 измеряют угол наклона забоя <р (см. фиг.1), показания же на угломере соответствуют углу наклона нити 14 в вертикальной плоскости.

Формула изобретения

Устройство лля измерения угла наклона плоскостей, используемое преимущественно при решении задач горной геометрии, содержащее угломер и транспортир, расположенные во взаимно-перепендикулярных плоскостях, о т л и ч а ю щ е е с я тем, что, с целью непосредственного измерения угла наклона линии забоя в плоскости пласта, в нем угломер, снабженный круглым уровнем, жестко скреплен с транспортиром и установлен на оси с возможностью перемещения по штативу.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР N 473050, кл. G 01 С 9/02, 1973.

2. Авторское свидетельство СССР N 71562, кл. G 01 С 1/02, 1946.
