Реферат

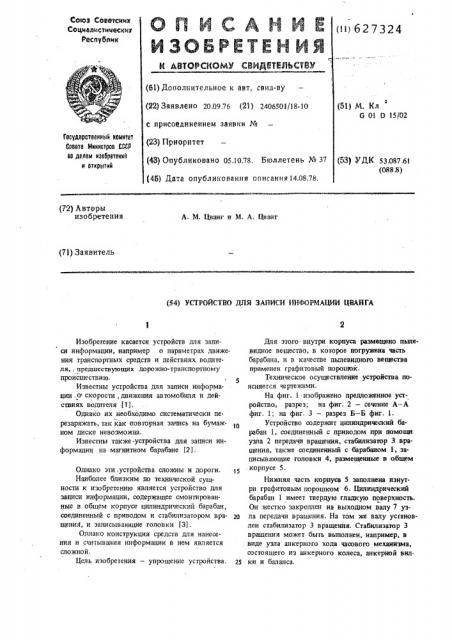

(11) 627324 (6l) Дополнительное к авт, свид-ву (22) Заявлено 20.09.7б (21) 2406501/18-10 с присоединением заявки № (23) Приоритет (43) Опубликовано 05.10.78. БюллетЕнь № 37 (45) Дата опубликования описания14.08.78, (51) М. Кл.

6 01 0 15/02

Государственный комитет

Совета Министров СИР оо делам изобретений и открытий (53) УДК 53.087.61 (088.8) (72) Авторы изобретения

А. М. Цванг и М. А. Цванг (71) Заявитель (S4) УСТРОйСТ11О mIZ 3armn< nneVPMagW Ц АИТА

Изобретение касается устройств для записи информации, например о параметрах движения транспортных средств и действиях водителя,, предшествующих дорожно-транспортному происшествию.

Известны устройства для записи информации,о скорости, движения автомобиля и действиях водителя (1), Однако их необходимо систематически перезаряжать, так как повторная запись на бумажном диске невозможна.

Известны также-устройства для записи информацитт на магнитном барабане (2);

Однако эти.устройства сложны и дороги. 15

Наиболее близким но технической сущности к изобретению является устройство для записи информации, содержащее смонтированные в общем корпусе цилиндрический барабан, соединенный с приводом и стабилизатором вращениА, и записывающие головки (3).

Однако конструкция средств для нанесения и считывания информации в нем является сложной.

Цель изобретения — упрощение устройства, 75

Для этого внутри корпуса размещено пыпевидное вещество, в которое погружена часть барабана, и в качестве пылевидиого вещества применен графптовый поропток.

Техническое осуществление устройства поясняется чертежами.

На фиг. 1 изображено предложенное устройство, разрез; на фиг. 2 — сечение А — А фиг. 1; на фиг. 3 — разрез Б — Б фиг. 1.

Устройство содержит цилиндрический барабан 1, соединенный с приводом при помощи .узла 2 передачи вращения, стабилизатор 3 вращения, также соединенный с барабаном 1, записывающие головки 4, размещенные в общем корпусе 5.

Нижняя часть корпуса 5 заполнена изнутри графитовым порошком б. Цилиндрический барабан 1 имеет твердую гладкую поверхность.

Он жестко закреплен на выходном валу 7 узла передачи вращения. На том же валу установлен стабилизатор 3 вращения. Стабилизатор 3 вращения может быть выполнен, например, в виде узла анкерного хода часового механизма, состоящего из анкерного колеса, анкерной вилки и баланса.

627324

Узел 2 передачи вращения может быть выполнен в виде сцепленного с понижающей передачей зубчатого колеса, вращение которого передается, ступице мрез пружины, Ступица жестко соединена с выходным валом 7.

Упругая связь (натяжение пружин 8) зубчатого колеса обеспечивает дополнительное (8-10 сек) вращение цилиндрического барабана 1 после остановки ведущего магнитного диска 9, т.е. в случае блокировки колес или остановки автомобиля. Обратное раскручивание ведомого диска-якоря 10 исключается большим передаточным числом к зубчатому барабану, Привод может быть осуществлен от приводного гибкого вала (спидометра), на котором установлен ведущий магнитный диск 9.

Соосно с ним установлен ведомый дискякорь 10. приводящий во вращение понижающую зубчатую передачу.

Отсутствие жесткой связи между дисками (магнитная связь) и наличие стабилизатора делают возможным вращение барабана с постоянной скоростью независимо от скорости движения автомобиля, с момента начала движения последнего и 8 — 10 сек после его остановки или

25 блокировки колес.

Записывающие головки установлены вдоль образующей цилиндрического барабана выше верхней границы насыпанного на дне корпуса

5 графитового порошка. Они электрически связаны с соответствующими выключателями сигна- 3О ла поворота, тормоэной системы (стоп-сигнала), дальнего света фар и другими элементами управления транспортным средством. Записывающая стрелка, фиксирующая скорость движения, кинематически связана с вторым диском-якорем 35

11, также установленным соосно с ведущим дисковым магнитом.

Верхняя часть корпуса 5 выполнена иэ прозрачного материала, например оргстекла.

С началом движения транспортного средства 40 начинает вращаться цилиндрический барабан. При каждом обороте его цилиндрическая поверхность заново покрывается слоем графитовой пьши.

4 г

Записывающие головки своими перьями прочерчивают линии на поверхности цилиндра.

Причем кончик пера (стрелки), в зависимости от величины скорости, перемещается вдоль образующей, фиксируя величину скорости, а угол наклона линии, прочерченной на поверхности барабана, будет соответствовать ускорению автомобиля.

Для следообразования на запыленной поверхности достаточно усилие пера записывающей головки (стрелки), равное 3 — 5 r, что практически исключает износ рабочей поверхности барабана и пера.

По мере прохождения поверхностью цилиндрического барабана 1 слоя пыли, ранее чанесенная запись "стирается" (покрывается новым слоем) и к моменту подхода к линии записывающих головок поверхность цилиндрического барабана готова к новой записи. Таким образом, за каждый оборот барабана происходит очередная запись информации и ее стирание.

Формула изобретения

1. Устройство для записи информации, содержащее смонтированные в общем корпусе цилиндрический барабан, соединенный с приводом и стабилизатором вращения, и записывающие головки, отличающееся тем,что,с целью упрощения конструкции, внутри корпуса размещено пылевидное вещество, в которое погружена часть барабана.

2. Устройство по и.1, о т л н ч а ющ е е с я тем, что в качестве пььчевидного вещества применен графитовый порошок, Источники информации, принятые во внимание при экспертизе:

1. Экспресс-информация ВИНИТИ "Автомобильный транспорт", N4 21, 1974, с. 16 — 19.

2, Коган Б. М, и др. Запоминающие устройства большой емкости, М., 1968.

3. Авторское свидетельство СССР Р298825, кл. 6 01 0 15/02, 1969.

627324

Ч иг. 1

И вЂ” в Рог У Puz 5
