Устройство для измерения малых дебитов

Устройство для измерения малых дебитов

Иллюстрации

Показать все

Реферат

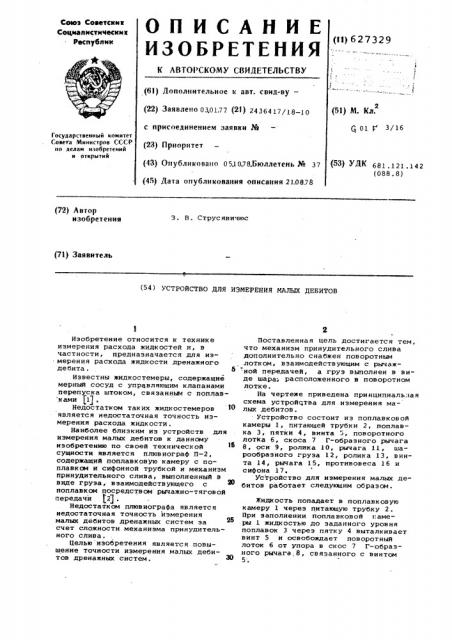

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сеюэ Советскик

Социалистических

Республик (11)627329 (61} Дополнительное к авт. свид-ву— (22) Заявлено 030177 (21) 2436417 18 10 (51) М. Кл. („ 01 P 3/16 с присоединением заявки № (23) Приоритет

Государственный комитет

Совета Министров СССР ио делам изобретений н открытий (З) ÂK 681,121.142 (088. 8) (43) Опубликовано 051078,Бюллетень № 37 (45} jlàòà опубликования описания 210878 (72) Автор изобретения

3. В. Струсявичюс (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЭИЕРЕНИЯ МАЛЫХ ДЕБИТОВ

Изобретение относится к технике измерения расхода жидкостей и, в частности, предназначается для из.мерения расхода жидкости дренажного дебита . 6

Известны жидкостемеры, содержащие мерный сосуд с управляющим клапанами перепуска штоком, связанным с поплав ками fl j .

Недостатком таких жидкостемеров является недостаточная точность измерения расхода жидкости.

Наиболее близким из устройств для измерения малых дебитов к данному изобретению по своей технической сущности является плювиограф П-2, содержащий поплавковую камеру с поплавксм и сифонной трубкой и механизм принудительного слива, выполненный в виде груза, взаимодействующего с поплавком посредством рычажно-тяговой передачи (2) .

Недостатком плювиографа является недостаточная точность измерения малых дебитов дренажных систем эа счет сложности механизма принудительного слива.

Целью изобретения является повышение точности измерения малых дебитов дренажных систем.

Поставленная цель достигается тем, что механизм принудительного слива дополнительно снабжен поворотным лотком, взаимодействующим с рычажной передачей, а груз выполнен в виде шара; расположенного в поворотном лотке.

На чертеже приведена принципиальная схема устройства для измерения малых дебитов. . Устройство состоит иэ поплавковой камеры 1, питающей трубки 2, поплавка 3, пятки 4, винта 5, поворотного лотка б, скоса 7 Г-образного рычага

8, оси 9, ролика 10, рычага 11, шарообразного груза 12, ролика 13, винта 14, рычага 15, противовеса 16 и сифона 17 °

Устройство для измерения малых дебитов работает следующим образом. атидкость попадает в поплавковую камеру 1 через питающую трубку 2.

При заполнении поплавковой камеры 1 жидкостью до заданного уровня поплавок 3 через пятку 4 выталкивает винт 5 и освобождает поворотный лоток 6 от упора в скос 7 Г- образного рычага.8, связанного с винтом

6273-29

Формула изобретения

Поворотный лоток 6 под действием своего веса поворачивается вокруг оси 9 против часовой стрелки до упора в ролик 10, укрепленный в рычаге 11. При этом поворотный, лоток 6 получает уклон в левую сторону и шарообразный груз 12 перемещается по поворотному лотку 6 влево, а ролик 13 поворотного лотка 6 упирается в винт 14, укрепленный в рычаге 15 с противовесом 16.

Под действием веса шарообразного груза 12 поплавок 3 погружается в жидкость, уровень которой при этом повышается. При повышении уровня жидкость быстро сливается через расширенную часть сифона 17. По мере слива жидкости поплавок 3 все ниже опускается, увлекая за собой через рычаг 15 и винт 14 поворотный лоток 6, который при этом поворачивается по часовой стрелке, увлекая груз 12 вправо.

При достижении шарообразным грузом

12 своего первоначального (крайнего правого) положения поворотный лоток

6 упирается в скос 7 рычага 8, слив жидкости через сифон 17 прекращается, поплавок 3 освобождается от действия шарообразного груза 12 и поднимается, а жидкостемер начинает заполняться следующей порцией жидкости.

Упрощение механизма принудительного слива позволяет повысить точность измерения малых дебитов дренажных систем.

Устройство для измерения малых дебитов, содержащее поплавковую камеру с поплавком и сифонной трубкой и ме10 ханиэм принудительного слива, включающий груз, взаимодействующий с поплавком посредством рычажной передачи, о т л и ч а ю щ е е с я тем, что, с целью повышения точности изд мерения, механизм принудительного слива дополнительно снабжен поворотным лотком, взаимодействующим с рычажной передачей, а груз выполнен в виде шара., расположенного в поворотном лотке.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР . 9 91522, кл. Q 01 F 3/16, 1950.

2. Стернэат Я. С. Метеорологические приборы и наблюдения . Л., 1968, 30 с. 166-17
