lateþ.. у „

О ll И 6- %"- И- И Е

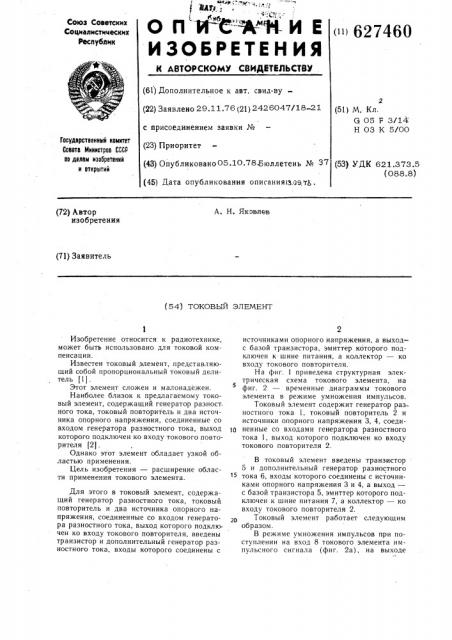

Союз Советских

Социалистических

Реса убзтик (» 627460

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 29.11.76 (21) 2426047/18-21 с присоединением заявки № (23) Приоритет (43) Опубликовано 05.10.78 Бюллетень № 37 (51) М. Кл.

9 05 F 3/14

Н 03 К 5/00

Государственный комитет

Совета Министров СССР оо делам изобретений и открытий (53) УДК 621.373.5 (088.8) (45) Дата опубликования описания!з.юэ т3, А. Н. Яковлев (72) Автор изобретения (71) Заявитель (54) ТОКОВЫЙ ЭЛЕМЕНТ

Изобретение относится к радиотехнике, может быть использовано для токовой компенсации.

Известен токовый элемент, представляющий собой пропорциональный токовый делитель (1) .

Этот элемент сложен и малонадежен.

Наиболее близок к предлагаемому токовый элемент, содержащий генератор разност ного тока, токовый повторитель и два источника опорного напряжения, соединенные со входом генератора разностного тока, выход которого подключен ко входу токового повторителя (2! .

Однако этот элемент обладает узкой областью применения.

Цель изобретения — расширение области применения токового элемента.

Для этого в токовый элемент, содержащий генератор разностного тока, токовый повторитель и два источника опорного напряжения, соединенные со входом генератора разностного тока, выход которого подключен ко входу токового повторителя, введены транзистор и дополнительный генератор разностного тока, входы которого соединены с источниками опорного напряжения, а выходс базой транзистора, эмиттер которого подключен к шине питания, а коллектор — ко входу токового повторителя.

На фиг. 1 приведена структурная электрическая схема токового элемента, на

5 фиг. 2 — временные диаграммы токового элемента в режиме умножения импульсов.

Токовый элемент содержит генератор разностного тока 1, токовый повторитель 2 и источники опорного напряжения 3, 4, соеди10 ненные со входами генератора разностного тока 1, выход которого подключен ко входу токового повтор и тел я 2.

В токовый элемент введены транзистор

5 и дополнительный генератор разностного

15 тока 6, входы которого соединены с источниками опорного напряжения 3 и 4, а выход— с базой транзистора 5, эмиттер которого подключен к шине питания 7, а коллектор — ко входу токового повторителя 2.

Токовый элемент работает следующим образом.

В режиме умножения импульсов при поступлении на вход 8 токового элемента импульсного сигнала (фиг. 2а), на выходе

627460

Риг. 1 иг. 2

Редактор Б. Федотов

Заказ 56! 7/46

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

I I 3035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП «Патент», r. Ужгород, ул. Проектная, 4

9 каждому фронту и спаду входноге импульса соответствует самостоятельный импульс (фиг. 2б).

Так как удвоение импульсов включает последовательное дифферен цирование, отделение отрицательного импульса от положительного, преобразование отрицательного импульса в положительный и сложение (классический вариант) или соответствующую обработку входного сигнала при помощи совокупности логических элементов, то предлагаемый токовый элемент может быть назван умножителем импульсов.

Токовый элемент может быть использован также в качестве токового корректора.

Формула изобретения

Токовый элемент, содержащий генератор разностного тока, токовый повторитель и

4 два источника опорного напряжения, соединенные со входами генератора разностного тока, выход которого подключен ко входу токового повторителя, отличающийся тем, что с целью расширения области применения, 5 в него введены транзистор и дополнительный генератор разностного тока, входы которого соединены с источниками опорного напряжения, а выход — с базой транзистора, эмиттер которого подключен к шине питания, а кол1О лектор — ко входу токового повторителя.

Источники информации, принятые во внимание при экспертизе:

1. Патент ФРГ № 2447516, G 05 F 3/1 4, 1975.

2. Шило В. Л. Линейные интегральные схемы, М., «Сов. Радио», 1974, с. 117, рис. 4, 9.

Составитель Ю. Еркин

Техред О. Луговая Корректор Л. Веселовская

Тираж l033 Подписное
