Способ преобразования числового кода в интервал времени

Способ преобразования числового кода в интервал времени

Иллюстрации

Показать все

Реферат

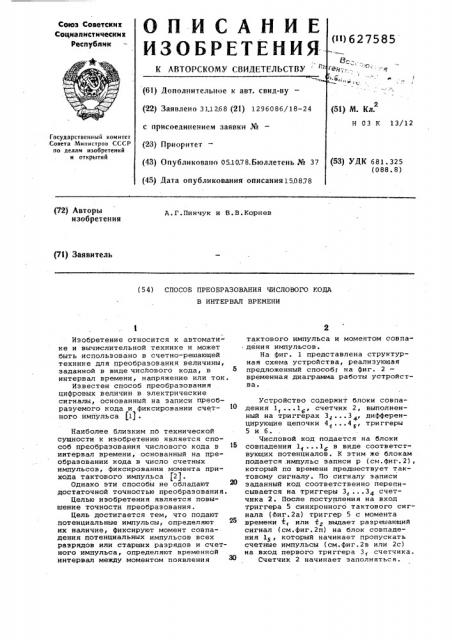

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик (i<) б 2 7585

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 31.1268 (2!) 1296086/18-24 с присоединением заявки № (23) Приоритет (43) Опубликовано 051078.Бюллетень № 37 (45) Дата опубликования описания 150878 (51) М. Кл.

Н 03 К 13/12

Государственный комитет

Совета Министров СССР ио делам изобретений и открытий (53) УДК 681.325 (088. 8) (72) Авторы изобретения

A.Ã.Ïèí÷óê и В.В.Корнев (7!) Заявитель (54) СПОСОБ ПРЕОБРАЗОВАНИЯ ЧИСЛОВОГО ГОДА

В ИНТЕРВАЛ ВРЕМЕНИ

Изобретение относится к автомати" ке и вычислительной технике и может быть использовано в счетно-решающей технике для преобразования величины, заданной в виде числового кода, в 5 интервал времени, напряжение или ток.

Известен способ преобразования цифровых величин в электрические сигналы, основанный на записи преобразуемого кода и фиксировании счетного импульса (1).

Наиболее близким по технической сущности к изобретению является способ преобразования числового кода в интервал времени, основанный на преобразовании кода в число счетных импульсов, фиксировании момента прихода тактового импульса (2).

Однако эти способы не обладают достаточной точностью преобразования.

Целью изобретения является повышение точности преобразования.

Цель достигается тем, что подают потенциальные импульсы, определяют их наличие, фиксируют момент совпадения потенциальных импульсов всех разрядов или старших разрядов и счетного импульса, определяют временной интервал между моментом появления тактового импульса и моментом совпадения импульсов °

На фиг. 1 представлена структурная схема устройства, реализующая предложенный способ; на фнг. 2 временная диаграмма работы устройства.

Устройство содержит блоки совпадения 1 ...1, счетчик 2, выполненный на триггерах 3 ...3,, дифференцирующие цепочки 4 ...4, триггеры

5 и 6.

Числовой код подается на блоки совпадения 1 ... 1 в виде соответствующих потенциалов. К этим же блокам подается .импульс записи р (см.фиг.2), который по времени предшествует тактовому сигналу. Ло сигналу записи заданный код соответственно переписывается на триггеры 3 ...Зл счетчика 2. После поступления на вход триггера 5 синхронного тактового сигнала (Фиг.2а) триггер 5 с момента времени или Ф выдает разрешающий сигнал (см.фиг.2п) на блок совпадения 1, который начинает пропускать счетнйе импульсы (см.фиг.2в или 2c) на вход первого триггера 3 счетчика.

Счетчик 2 начинает заполняться.

3 62

B момент времени, предшествующий полному заполнению (переполнению) счетчика, сигналы (см.фиг.2е,2з,2к) cq" ответственно снимаемые с триггеров

3, 3„, 3, разрешают прохождение одному или двум счетным импульсам в или с.

На выходе блока совпадения 16 возникает сигнал (см.фиг.2м), первым импульсом которого запускается триггер

6, который опрокидывается счетным импульсом (см.фиг.2в или 2с) .

С триггера 6 снимается сигнал (см.фиг.2н) . Дифференцированием второго фронта обратного сигнала(H 7чЕреэ дифференцирующую цепочку 4, выдает импульс 0 в момент времени о соответствующий началу интервала (д - >-р ), пропорционального искомо- му значению заданного числового кода.

Интервал времени (42 -2 ) между импульсом 0 и очередным тактовым импульсом а (см.фиг.2) является искомым интервалом, пропорциональным заданному кодовому числу. Если триггер

5 является быстродействующим, то снимаемый с его второго выхода импульс п (обратный импульс и) также имеет искомую длительность.

Если предусмотреть специальный триггер, запускаемый сигналом 0 и опрокидываемый сигналом а (на фиг.2 не показан), тогда к триггеру 5 вместо сигнала 0 можно подавать сигнал

Сигнал переполнения л, снимаемый после прохождения триггера 3,> и дифференциальной цепочки 4@ в момент

,отстает во времени от искомого сигнала Гр на сумму времени задер>кки Ь 3 всех разрядов счетчика и поэ7585 тому с точки зрения выработки заданного интервала является ложным.

Сигнал записи р должен подаваться между сигналом л очередным тактовым импульсом а, в то время, когда триггеры счетчика 2 находятся в ис,ходных положениях (например, на нулях) . Перед сигналом записи на все триггеры целесообразно подавать сигнал сброса, который обеспечит дополнительное резервное проведение состояния всех триггеров счетчика к ну10 лям.

Формула изобретения

Способ преобразования числового кода в интервал времени, основанный на преобразовании кода в число счетных импульсов, фиксировании момента прихода тактового импульса, о т л и ч а ю шийсятем, что, с целью повышения точности преобразования, подают потенциальные импульсы, определяют их наличие, фиксируют момент совпадения потенциальных импульсов всех разрядов или старших разрядов и счетного импульса и определяют временной интервал между моментом появления тактового импульса и моментом совпадения импульсов.

30 Источники информации, принятые во внимание при экспертизе:

1. Дроздов Е.А. и др. Автоматическое преобразование и кодирование информации. М., 1964, с. 399-405. .16 2. Авторское свидетельство СССР

Р 122942, кл. Н 03 К 13/03, 1957.
