Затравка для машины непрерывного литья металлов

Затравка для машины непрерывного литья металлов

Иллюстрации

Показать все

Реферат

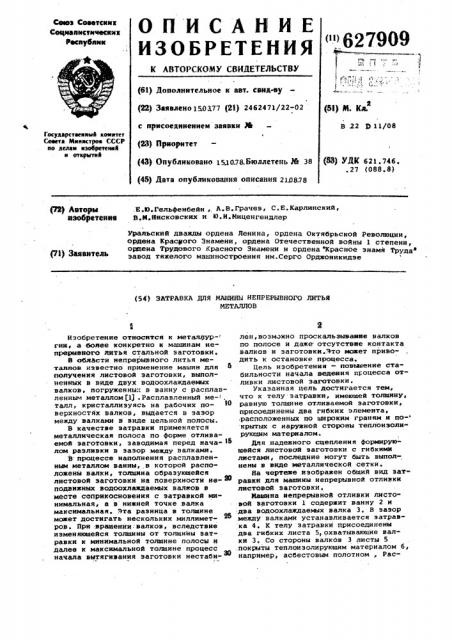

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сеюз Советсинк

Сецнаннстнчесинк

Рвснубнии

<">627909 (61) Дополнительное к авт. свнд-ву (22) Заявлено 150377 (21) 24б2471/22-02 (61) N. Кл. с присоединением заявки At

{23) Йрнорнтет

В 22 9 11/08

Госудврстаеяпый ковцвтет

Совета Мянястроо СССР ао ааая rso6 wl о откоытяя (63) УДК 621.74б, .27 (088.8) (43» Опубликовано 15.1078.Бюллетень,йЪ 38 (46) Дата Опубликования Описйння 21Я8.78 (72) Автора Е 10 Гельфенбейн, A.В Грачев, С Е Карлинский йВбфЕТФНН1 В.И.Нисковских и Ю.И.Ииценгендлер

Уральский дважды ордена Ленина, ордена Октябрьской Революции, ордена Красного Знамени, ордена Отечественной войны 1 степени, ордена Трудового Красного Знамени и ордена Красное знамя Трудао завод тяжелого машиностроения им.Серго Орджоникидзе (54) 3ATPABKA jPlR МАКИНЫ НЕПРЕРЫВНОГО ЛИТЬЯ

МЕТАЛЛОВ

Изобретение относится к металлур- гии, а более конкретно к машинам непрерывного литья стальной заготовки.

В области непрерызнОго литья металлов известно применение машин для получения листовой заготовки, выполненных в виде двух водоохлаждаемых валков, погруженны:: в ванну с расплавленным металлом pl) .Расплавленный ме-, талл, крнсталлизуясь на рабочих поверхностях валков, выдается в зазор между валками в виде цельной полосы.

В качестве затравки применяется металлическая полоса по форме отливаемой заготовки, заводимая перед нача- 18 лом разливки в зазор между валками.

В процессе наполнения расплавленным металлом ванны, в которой расположены валки, толщина образующейся листовой заготовки на поверхности не- @ подвижных водоохлаждаемых валков в месте соприкосновения с затравкой минимальная, а в нижней точке валка максимальная. Эта разница в толщине может достигать нескольких миллиметров. При:вращении.валков, вследствие изменяющейся толщины от толщины затравки к минимальной толщине полосы и далее к максимальной толщине процесс начала вытягивания заготовки нестабилен,возможно проскальзывание валков по полосе и даже отсутствие контакта валков и заготовки.Это может приводить к остановке процесса.

Цель изобретения — повыаение стабильности начала ведения процесса отливки листовой заготовки. указанная цель достигается тем, что к телу затравки, имеющей толщину равную толщине отливаемой заготовки, присоединены два гибких элемента, -расположенных по широким граням и по- крытых с наружной стороны теплоизолнрующнм материалом.

Для надежного сцепления формирующейся листовой заготовки с гибкими листами, последние могут быть выполнены в виде металлической сетки.

На чертеже изображен общий вид затравки для машины непрерывной отливки листовой заготовки.

Машина непрерывной отливки листо-saA заготовки 1 содержит ванну 2 и два водоохлаждаемях валка 3. В зазор между валками устанавливается затрав ка 4. К телу затравки присоединены два гибких листа 5,охватывающие валки 3. Со стороны валкдв 3 листы 5 ,покрыты теплоизолнрующим материалом б, например, асбестовым полотном, Рас627909 Формула изобретения

ЦНИИПИ Заказ 5699/8 Тираж 950 Подписное

Филиал ППП Патент . г.ужгород, ул.Проектная,4 плавленный металл 7, например сталь, заливается в ванну 2.

При заполнении ванны 2 расплавленным металлом 7, последний начинает кристаллизоваться на листах 5. Вследствие наличия теплоизолируюшего материала 6 на листах 5 со стороны валков

3, толщина формирующейся листовой заготовки 1 на поверхности валка 3 практически одинакова на всей образующей валка, погруженной в расплавленный металл. Через опоеделенное время, рав-1О ное времени образования полутолшины полосы на гибких. листах 5 затравки 4, включается вращение валков 3. Валки 3 выдают вверх затравку 4, а с ней и отливаемую листовую заготовку 1.

Для обеспечения надежного сцепления формирующейся листовой заготовки

1 с гибкими листами 5, последние могут быть выполнены в виде металлической сетки. Ю

Наличие на гибких листах теплоизолируюшего материала способствует Формированию листовой заготовки с толщиной одного размера на всей образующей валка, погруженной в расплавленный металл. Отсутствие разнотолщинности устраняет проскальзывание валков относительно отливаемой заготовки и повышает стабильность начала ведения процесса отливки листовой заготовки. (.Затравка для машины непрерывного литья Металлов валкового типа, содержашая металлическое тело толщиной, соответствующей толшиие отливаемой заготовки, заводимое в зазор между валками, о т л и ч а ю ш а я с я тем, что, с целью стабилизации начала процесса литья, тело затравки снабжено двумя гибкими элементами, установленными по широким граням ее и покрытыми с наружной сторонй теплоизолируюшим материалом.

2. Затравка по п. 1, о.т л и ч аю m а я с и тем, что,с целью обеспечения надежности сцепления с формирующейся листовой заготовкой гибкие

Л элементы выполнены в виде металлической сетки.

ИстоЧники информации, прииятые во внимание при экспертнзе:

1. Германн З. Непрерывное литье. металлургия, 1961.
