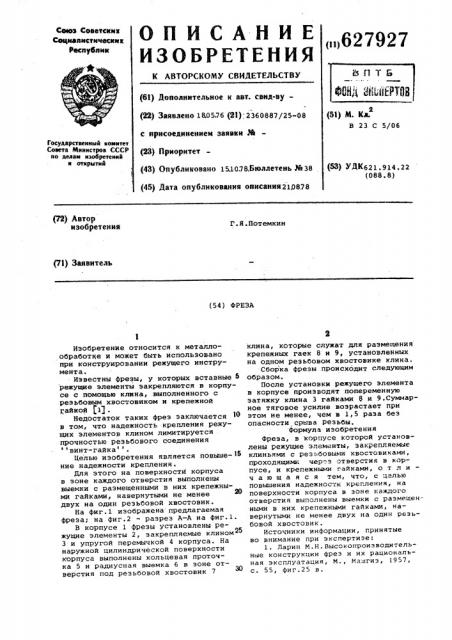

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сеюз Севатеими

С4ЩКЭИИСТИЧ1ВСИИк рее ублии.,1,627927 (61) дополнительное к авт. свид-ву(22) Заявлено 1805.76 (21) 2360887/25-08 (5l) М. Кл.

В 23 С 5/06 с присоединением заявки И (23) Приоритет (43) Опубликовано 151078.Бюллетень ЭЙ38 (45) Дата опубликования описания210878

Государственный комитет

Совета Министров СССР но деаам изобретений и открытий (53) УДК621.914 ° 22 (088 ° 8) (72) Автор изобретения

Г.Я.Потемкин (71) Заявитель (54) ФРЕЭА

Изобретение относится к металлообработхе и может быть использовано при конструировании режущего инструмента.

Известны фрезы, у которых вставные б режущие элементы закрепляются в корпусе с помощью клина, выполненного с резьбовым хвостовиком и крепежной гайкой (11.

Недостаток таких фрез заключается в том, что надежность крепления режущих элементов клином лимитируется прочностью резьбового соединения винт-гайка .

Целью изобретения является повыше- 1о ние надежности крепления.

;Цля этого на поверхностй корпуса в зоне каждого отверстия выполнены выемки с размещенными в них крепежными гайками, навернутыми не менее двух на один резьбовой хвостовик.

На фиг.1 изображена предлагаемая фреза; на фиг.2 - разрез А-A на фиг.1.

В корпусе 1 фрезы установлены режущие элементы 2, закрепляемые клином

3 и упругой перемычкой 4 корпуса. На наружной цилиндрической поверхности корпуса выполнены кольцевая проточка 5 и радиусная выемка 6 в зоне отверстия под реэьбовой хвостовик 7 клина, которые служат для размещения крепежных гаек 8 и 9, установленных на одном резьбовом хвостовике клина.

Сборка фрезы происходит следующим образом.

После установки режущего элемента в корпусе производят попеременную затяжку клина 3 гайками 8 и 9.Суммарное тяговое усилие возрастает при этом не менее, чем в 1,5 раза беэ опасности срыва Резьбы, Формула изобретения

Фреза, в корпусе которой установлены режущие элементы, закрепляемые клиньями с реэьбовыми хвостовикамн, проходящими чер".:.з отверстия в корпусе, и крепежныьж гайками, о т л и ч а ю щ а я с я тем, что, с целью повышения надежности крепления, на поверхности корпуса в зоне каждого отверстия выполнены выемки с размещенными в них крепежными гайками, навернутыми не менее двух на один резьбовой хвостовик.

Источники информации, принятые во внимание при экспертиэе:

1. Ларин N.Н.Высокопроизводительные конструкции фреэ м их рациональная эксплуатация, М., иашгиз, 1957, с. 55, фиг.25 в.
