Реферат



.,. " и . ч во л ма

:. -, с ° з (а Д э.

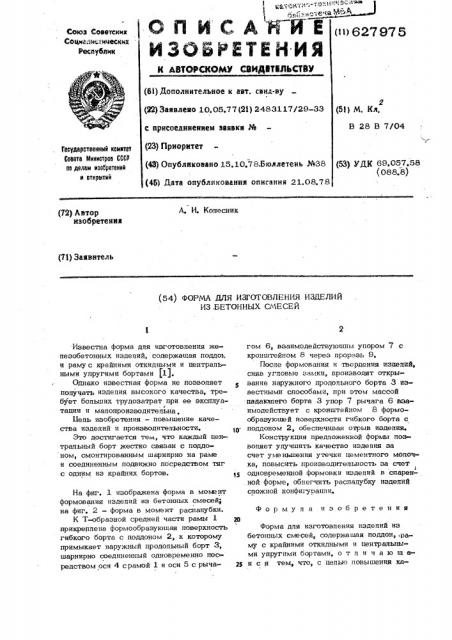

Союз Советсиик

Со@иапи тийеснин (ж 627975

ИЗОБ

РЕТЕНИЯ (Sl) Дополнительное к авт. свил-ву

2 (51) М. Кл.

Щ Заявлено 10.05,77(2i) 2483117/29-33 с присоединением занвкн Я (23) Приоритет (43) Опубликовано т 5.10.78.Бюллетень №38 (45) Дата опубликовании описании 21.08,78

В 28 В 7/04

Гаеударстаенный квинтет

Саввта Мнннатраа СССР аа делан нзааретеннй н аткрытнй (53) а:Дй; 69,057,58 (088.8) А, И. Колесник (УЯ) Автор изобретении (71) Занвитель

{54) ФОРМА ДЛЯ ИЗГОТОВЛЕНИЯ ИЗДЕЛИЙ

ИЗ .БЕТОННЫХ СМЕСЕЙ

Известна форма дня изготовления же» пезобетонных издепий, содержащая поддот. и раму с крайними откидными и центральными упругими бортами (11.

Однако известная форма не поэвопяет получать изделия высокого качества, требует больших трудозатрат при ее эксппуа/ тации и малопроизводительна.

Бель изобретения — повышение качества изделий и производитепьности.

Это достигается тем, что каждый центральный борт жестко связан с поддоном, смонтированным шарнирно на раме и соединенным подвижно посредством тяг с одним из крайних бортов.

На фнг. 1 изображена форма в момент формования изделий иэ бетонных смесей; на фиг. 2 — форма в момент распапубки.

К Т-образной средней части рамы 1 прикреппена формообразующая поверхность гибкого борта с поддоном 2, к которому примыкает наружный продопьный борт 3; шарнирно соединенный одновременно пооредством оси 4 срамой 1 и оси 5 с рычагом 6, взаимодействуюппем упором 7 с кронштейном 8 через прорезь 9.

После формования и твердения издепий, сняв угловые замки, производят открывание наружного продольного борта 3 известными способами, при этом массой

-падающего борта 3 упор 7 рычага 6 взаимодействует с кронштейном 8 формообразующей поверхности гибкого борта с щ. поддоном 2, обеспечивая отрыв издепия.

Конструкция предложенной формы позвопяет улучшить качество иэделия за счет уменьшения утечки цементного мопочка, повысить проиэводитепьность эа счет

1 одновременной формовки изделий в спаренной форме, обиегчить распапубку издепий сложной конфигурации.

Фор муна изобретения

Форма дпя изготовления изделий из бетонных смесей, содержащая поддон, раму с крайними откидными и центральными упругими бортами, о т л и ч а ю щ а2а я с я тем, что, с цепью повышения качестна изделий и производительности, каж* дый пентрашный борт жестко связан с поддоном, смонтированным шарнирно íà ра ме и соединенным подвижно посредством тяг с одним ю крайних бортов.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство

% 445575, кп. В 28 B 7/18, 1972, Составитель И. Кваша

Редактор Т, Юрчикова ТехредО. Андрейко Корректор E. Папп

Заказ 5708/12 Тираж 683 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

1130З5, Москва, Ж-З5, Раушская наб., д. 4/5

Филиал ППП Патент". г, Ужгород, ул. Проектная, 4
