Устройство для нанесения клея
Иллюстрации
Реферат
Союз Советских
С04м&пмстинесккх
Республик

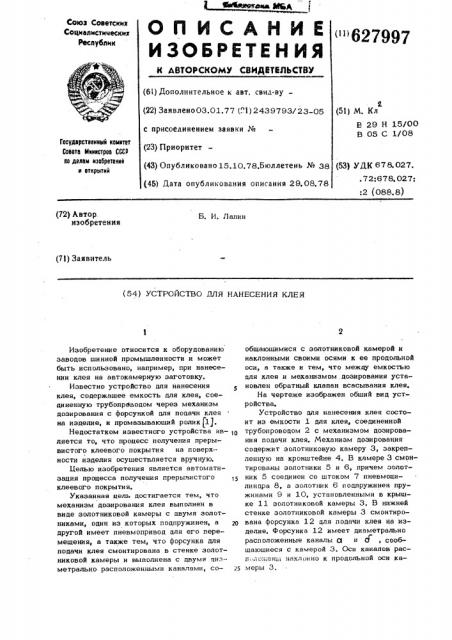

Оп ИСАНИЕ
ИЗОБРЕТЕН Ия
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
""627997 (61) Дополнительное к авт. свид-ву— (22) Заявлено 03.01.77 (. 1) 2439793/23-05 с присоединением заявки № (23) Приоритет (43) Опубликовано 15.10.78.Бюллетень № 38 (45) Дата опубликования описания 29.08.78 и (51) М. Кл
В 29 Н 15/00
В 05 С 1/08
Государственный комитет
Совета Инннстроа СССР
IID делам нзооретоний н открытий (5З) УДK 678.027. . 72:678. 027:
:2 (088.8) (72) Автор изобретения
Б. И. Лапин (71) Заявитель (54) УСТРОЙСТВО (MAL НАНЕСЕНИЯ КЛЕЯ
Изобретение относится к оборудованию заводов шинной промышленности и может быть использовано, например, при нанесении клея на автокамерную заготовку.
Известно устройство для нанесения клея, содержащее емкость для клея, соединенную трубопроводом через механизм дозирования с форсункой для подачи клея на изделие, и промазываюший ролик jl).
Недостатком известного устройства является то, что процесс получения прерывистого клеевого покрытия на поверхности иэделия осуществляется вручную.
Целью изобретения является автоматизация процесса получения прерывистого клеевого покрытия.
Указанная цель достигается тем, что механизм дозирования клея выполнен в виде золотниковой камеры с двумя золотниками, один из которых подпружинен, а другой имеет пневмопривод цля его перемешения, а также тем, что форсунка для подачи клея смонтирована в стенке золотниковой камеры и выполнена с двумя диаметрально расположенными каналами, сообшаюшимися с эолотниковой камерой и наклонными своими осями к ее продольной оси, а также и тем, что между емкостью цля клея и механизмом .доэирования установлен обратный клапан всасывания клея.
На чертеже изображен обший вид устройства.
Устройство для нанесения клея состоит из емкости 1 для клея, соединенной трубопровоцом 2 с механизмом доэирования подачи клея, Механизм двзирования содержит эолотниковую камеру 3, закрепленную на кронштейне 4. В камере 3 смонтированы золотники 5 и 6, причем золотник 5 соединен со штоком 7 пневмоцилиндра 8, а золотник 6 поцпружинен пружинами 9 и 10, установленными в крышке 11 золотниковой камеры 3. B нижней стенке эолотниковой камеры 3 смонтироzp вана форсунка 12 цля подачи клея на иэделие. Форсунка 12 имеет диаметрально расположенные каналы ст и СГ, сообшающиеся с камерой 3. Оси каналов раси:;.îû.åHû наклонно к продольной оси кад меры 3.
В верхней стенке камеры 3 установлен обратный клапан 13 всасывания клея, соединенный через трубопровод 2 с емкостью 1. На кронштейне 4 также закреплен(на чертеже не показан.) пневмоцилиндр
14, иа штоке 15 которого смонтирован
5 промаэывающий ролик 16;
Устройство монтируется над транспортером 17>
Устройство работает следующим образом.
Промазываемое изделие, например автокамерная заготовка 18, с отверстием 6 под вентиль движется по транспортеру 17.
При подходе участка заготовки 18 с отверстием 6 к заполненной клеем зоаотниковой камере 3 включается пневмоцилинцр 8, который перемешает находящийся в крайнем правом положении золотник
5 и сжимает в эолотниковой камере клей.:.щ
Золотник 6 ири этом перемешается в край- нее левое положение, сжимая пружины 9 и 10 и открывая проходное отверстие, с каналами а и. Гв форсунке 12. По каналам Е и СГсжатый клей подается в . точки д автокамерной заготовки.
Одновременно с подачей клея на заготовку вклкяается пневмоцилиндр 14, который прижимает ролик 16 к движущейся заготовке 18, раскатывая клей возле отверстии Ь в общий мазок на необходимую плошадь. Далее золотник 5 возвращается в исходное положение с помощью пневмоцилиндра 8, а золотник 6 — пружинами
9 и 10, закрывая проходное отверстие з форсунки 12.
При движении в исходное положение золотник 5 всасывает в камеру 3 через обратный клапан 13 очередную дозу клея.
После этого цикл повторяется, Устройство обеспечивает автоматическую прерывистую подачу клея на автокамерную заготовку с равномерным распределением клея при улучшении качества приклейки вентиля.
Ф ормула изобретения
1. Устройство для нанесения клея, содержащее емкость для клея, соединенную трубопроводом через механизм доэирования с форсункой для подачи клея на изделие, и промазываюший ролик, о т л и— ч а ю щ е е с я тем, что, с целью автоматизации процесса получения прерывистого клеевого покрытия, механизм дозирования клея выполней в виде зологниковой камеры с двумя золотниками, один из которых подн, а другой имеет пневмопривод для его перемещения.
2. Устройство по и. 1, о т л и ч а ющ е е с я тем, что форсунка для подачи клея смонтирована в стенке эолотниковой камеры и выполнена;. с двумя дйаметрально расположенными каналами, сообщающимися с эолотниковой камерой и наклонными своими осями к ее продольной оси.
3. Устройство по п. 1, о т л и ч а ющ е е с я тем, что между емкостью для клея и механизмом дозирования установлен обратный клапан всасывания клея.
Источники информации, принятые во внимание при экспертизе:
1. Авторское свидетельство СССР
% 58156, кл. В 29 Н 9/06, 1938.
