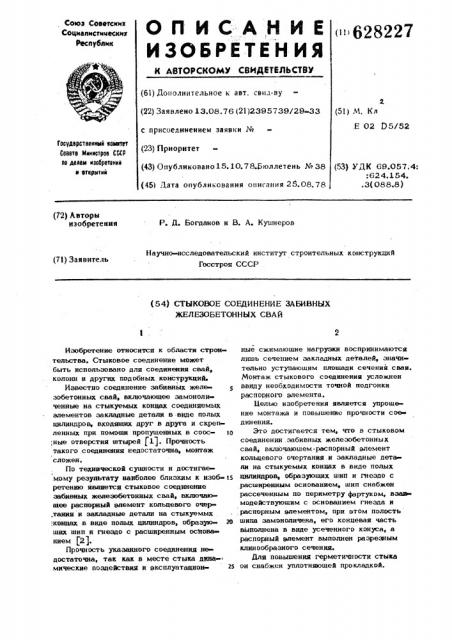

О П И С A,H N Е (628227

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт, свнд-ву (22) Заявлено 13.08.76 (21)2395739/29-33 (51) М. Кл.Е 02 D 5/52 с присоединением заявки ¹ (23) Приоритет (43) Опубликовано15.10.78.Бюллетень ¹ 38 (45) Лата опубликования описания 25.08.78

Гооударстав»иый кооптет

Совета Ми»»строе СССР оо двоаи изобретен»» я открытий (53) УДК 69.057.4:

: 624. 1 54. .3(088.8) (72) Авторы изобретения

P. Q. Богданов и B. А. Кушнеров

Научно-исследовательский институт строительных конструкций

Госстроя СССР (7! ) Заявитель (54) СТЫКОВОЕ СОЕДИНЕНИЕ ЗАБИВНЫХ

ЖЕЛЕЗОБЕТОННЫХ СВАЙ

Изобретение относится к области строя тельства. Стыковое соединение может быть использовано для соединения свай, колонн и других подобных конструкций.

Известно соединение забивных железобетонных свай, включающее замоноличенные на стыкуемых концах соединяемых элементов закладные детали в-eHge полых цилиндров, входящих друг в друга и скрепленных при помощи пропущенных в соос- iO

;ные отверстия штырей j 1). Прочность такого соединения недостаточна, монтаж сложен.

По технической сушности и достигаемому результату наиболее близким к изоб- is ретению является стыковое соединение забивных железобетонных свай, включающее распорный элемент кольцевого очер.тания и закладные детали на стыкуемых концах в виде полых цилиндров, образую» 20 ших шип и гнездо с расширенным осттов кием 12).

Прочность указанного соединения не достаточна, так как в месте стыка динамические воздействия и эксплуатацион- 25 ные сжимающие нагрузки воспринимаются лишь сечением закладных деталей, значи тельно уступаюшим плошади сечения сваи.

Моктаж стыкового соединения усложнен ввиду необходимости точной подгонки рас пори ого элемента.

Целью изобретения является упрощение монтажа и повышение прочности сое» дин ения.

Это достигается тем, что в стыковом соединений забивных железобетонных свай, включающем распорный элемент кольцевого очертания и закладные дета ли на стыкуемых концах в виде полых цилиндров, образующих шип и гнездо с расширенным основанием, шип снабжен рассеченным по периметру фартуком, взаи модействуюшим с основанием гнезда и распорным элементом, при этом полость шина замоноличена, его концевая часть выполнена в виде усеченного конуса, а распорный элемент выполнен разрезным клинообразного сечения.

Для повышения герметичности стыка он снабжен уплотняюшей прокладкой.

628227 с P с с т

Ъ л

4Ьг!

На фиг. 1 изображено стыковое соединение перед заклиниванием распорного элемента; на фиг. 2 — стыковое соединение в законченном виде.

Стыковре соединение элементов 1 и 2 забивных железобетонных свай включает разрезной распорный элемент 3 кольцевого очертания клинообразного сечения и закладные детали на стыкуемых концах и виде полых цилиндров, образующих шип 4, замоноличенный бетоном, и гне:-ьдо 5 с расширенным основанием 6. Шип снабжен рассеченным по периметру фартуком 7, взаимодействующим с основанием

6 гнезда 5 и pBcIIopHblM элементом 3.

Концевая часть 8 шипа выполнена в виде усеченного конуса. Стык снабжен уплот няюшей прокладкой 9.

Стыковое соединение забивной желе зобетонной сваи осуществляется следующим образом, 20

После погружения в грунт элемента

2 сваи до уровня земли над ней устанавливают нарашиваемый элемент 1 так, чтобы шип 4 вошел в гнездо 5. После удара молота происходит поступательное перемещение наращиваемого элемента, при котором предварительно уложенное в гнездо кольцо 3 расклинивает фартук 7 и прижимает его к стенке расширенного основания 6 гнезда 5.

Предлагаемое стыковое соединение позволяет за счет повышения прочности и . снижения трудозатрат при забивке свай повысить экономичность работ IID устройству свайных оснований.

Формула изобретения

1. Стыковое соединение забивных железобетонных свай, включающее распорный элемент кольцевого очертания и закладные детали на стыкуемых концах в виде полых цилиндров, образующих шип и гнездо с расширенным основанием, о тличаюшеесятем, что,сцелью упрощения монтажа и повышения прочности соединения, шип снабжен рассеченным по периметру фартуком, взаимодействующим с основанием гнезда и распорным элементом, при этом полость шипа замоноличена, его концевая часть выполнена в виде усеченного конуса, а распорный элемент выполнен разрезным клинообразс с ного сечения.

2. Стыковое соединение по п, 1, о тл и ч а ю ш е е с я тем, что, с целью повышения герметичности стыка, он снабжен уплотняюшей прокладкой.

Источники информацйи, принятые во внимание при экспертизе:

1. Патент Англии ¹ 798752, кл. 68 (2) Н, 1958.

2. Заявке Японии ¹ 48-11129, кл. 86(3) В 222, 1973.
