Реферат

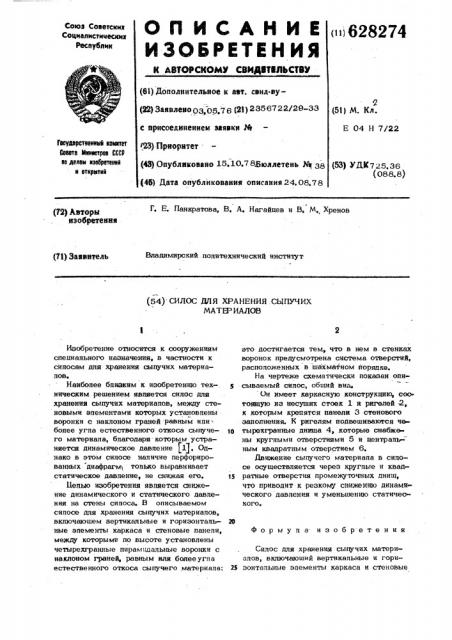

O ll N C A H N R (628274

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДВТИЛЬСТВУ (6l) Дополнительное к авт. свид-вуСоюз Советских

Социапистимеских

Республик

Я (51) М. Кл. (22) заявлено 03,05,76 (21) 2356722 2 33 с арисоединениеи заявки М 23) Приоритет (43) Опубликовано 15,l0,78Зюллетень _#_q 38 (45) Дата опубликования описания 24.08.78

Е 04 Н 7/22

Гввударвтввнны9 коивтвт

Свввтв Мвеетров СССР вв двлви взвбрвтевкВ и вткрыткй (53) УЛК725,36 (088.8) Г. Е, Панкратова, B. А. Нагайцев и В, М, Хренов (72) Авторы изобретения

Владимирский политехнический институт (71) Заявитель (54) СИЛОС ДЛЯ ХРАНЕНИЯ .СЫПУЧИХ

МАТЕР ИАЛОВ

Изобретение относится к сооружениям специального назначения, в частности к силосам дпя хранения сыпучих материалов.

Наиболее близким к изобретению техническим решением является силос для хранения сыпучих материалов, между стеновыми элементами которых установлены воронки с наклоном граней равным или ° более угла естественного откоса сыпучего материала, благодаря которым устранаетса динамическае аввпение (1). Qaпако в этом сипосе наличие перфорированных диафрагм только выравнивает статическое давление, не снижая его.

Белью изобретения является снижение динамического и статического давления на стены снооса. В описываемом силосе дпя хранения сыпучих материалов, включающем вертикальные и горизонтальные элементы каркаса и стеновые панели, между которыми по высоте установлены четырехгранные пирам|шальные воронки с наклоном граней, равным или более угла естественного откоса сыпучего материала: это достигается тем, что в нем в стенках воронок предусмотрена система отверстий, расположенных в шахматном порядке.

На чертеже схематически показан описываемый силос, общий вид.

Он имеет каркасную конструкцию, сеотоящую из несущих стоек 1 и ригелей 2, и которым крепятся панели 3 стенового заполнения. К ригелям подвешиваются че1е тырехгранные днища 4, которые снабжены кругпымн отверстиями 5 и централь ным квадратным отверстием 6.

Йвижение сыпучего материапа в синосе осуществляется через круглые и квад15 ратные отверстия промежуточных днищ, что приводит к резкому снижению динамического давления и уменьшению статичеокого.

26

Формула изобретения

Силос для хранения сыпучих материалов, включаюший вертикальные и гори2S зонтальные элементы каркаса и стеновые

628274

Составитель H. Павиова

Редактор Л, Тюрина Техред О. Андрейко Корректор Д. Мельниченко

Заказ 5782/28 Тираж 820 Подписное БНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д 4/5

Фиииап ППП Патент", г, Ужгород, уп. Проектная, 4 панели, veiny которыми но высоте установлены чечырея райные пирамидальные воронки с наклоном граней, равным илн боиее угле естественного откоса сыпучего материала, о т и и ч а ю ш и и с н тем, что, с налью снижения статического и динамического давления, в стенках воронок предусмотрена система отверстий, расположенных в шахматном порядке.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР

Ию 446610, кп. Е 04 Н 7/00, 1972.
