Устройство для отбора образцов донных пород
Иллюстрации
Реферат

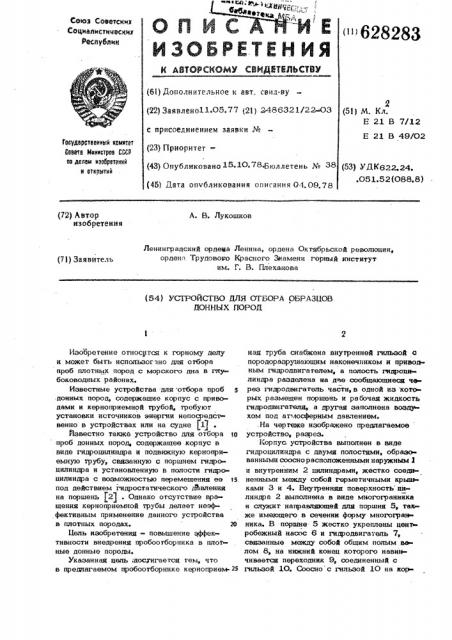

" 628283 (6i) Дополнительное к авт. свил-ву
Я (5I) М. Кл.
E 21 В 7/12 (22) Заявлено11 О5.77 (21} 2486321/22- ОЭ с присоединением заявки №
Е 21 В 49/O2
ГееудерстеенньМ кеинтет
6086те Мнннетрее СЮ ео лелем нзебретений н OYKpblTNN (23) Приоритет(43} Опубликовано 15-1О 784зюллетень № 38 (45} Дата опчбликования описания Î4.09.78 (5З) УЙКВ22.24. .О51 52(О88.8) (72) Автор изобретения
А. В. Лукошков
Ленинградский ордеиа Ленина, ордена Октябрьской революции, ордена Трудовоьо Красного Знамени горный институт им. Г. В. Плеханова (71) Заявитель (54) УСТРОЙСТВО ИЛИ ОТБОРА OEPABUOB
ИОННЫХ ГЮРОИ
Изобретение относится к горному делу и может быть использогзно для отбора проб плотных пород с морского дна в глубоководных районах.
Известные устройства для отбора проб 5 донных пород, содержащие корпус с приводами и керноприемной трубой, требуют установки источников энергии непосредст венно в устройствах или на судне 1 .
Известно также устройство для отбора 1о проб донных пород, содержащее корпус в виде гидроцилиндра и подвижную керноприемную трубу, связанную с поршнем гидроцилиндра и установленную в полости гидроцилиндра с возможностью перемещения ев 15. под действием гидростатического давления на поршень j2) . Однако отсутствие вращения керноприемной трубы делает неэффективным применение данного устройства в плотных породах. 20
Цель изобретения - повышение эффективности внедрения пробоотборннка в пло ные донные породы.
Указанная цель;дос игается тем, что в предлагаемом пробоотборннке керноприел+ >5 ная труба снабжена внутренней гильзой с цородоразрушающим наконечником и приводным гидродвигателем, а полость гидроцилиндра разделена на две сообщающиеся чв рез гидродвигатель части в одной HG кото рых размещен поршень и рабочая жидкость гидродвигателя, а другая заполнена воздухом под атмосферным давлением. .На чертеже изображено предлагаемое устройство, разрез.
Корпус, устройства выполнен в виде гидроцилиндра с двумя полостями, образованными соосно расположенными наружным 1 и внутренним 2 цилиндрами, жестко соединенными между собой герметичными крышками 3 и 4. Внутренняя поверхность цилиндра 2 выполнена в виде многогранника и служит направляющей для поршня 5, также имеющего в сечении форму многогранника. В поршне 5 жестко укреплены центробежный насос 6 и гидродвигатель 7, связанные между собой общим полым ва» лом 8, на нижний конец которого навин чивается переходник 9, соединенный с гильзой 10. Соосно с гильзой 1О на корло через выходное отверстие 16, гибкий шланг 17, входное отверстие 18 попадает в полость 19, заполненную воздухом под атмосферным давлением. Полый вал
8 гидродвигателя 7 связан с одной сто-; роны через переходник 9 с гильзой 10, а с другой стороны с центробежным насо сом 6, поэтому при перемещении поршня ш 5 вниз одновременно происходит вращение породорвзрушвющего инструмента и подача промывочной жидкости на забой через полый вал 8, каналы в переходнике 9 и кольцевое пространство между гильзой 10 и трубой 11.
Реактивный момент, возникающий при вращении снаряда, воспринимается многогранной внутренней поверхностью внутреннего цилиндра 2. По мере углубления снаряда гибкий шланг 17 укладывается на нижней крышке 4 в спираль.
Таким образом. обеспечивается отбор проб твердых пород морского дна с помощью простого и надежного автономного пробоотборника вращательного действия и упрощается технология буровых работ.
Устройство для отбора образцов донных пород, содержащее корпус в виде гид» роцилиндра и подвижную керноприемную трубу, связанную с поршнем гидроцилиндра и установленную в полости гидроцилиндра с возможностью „еремещения ее под действием гидростатического давления на поршень, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности внедрения пробоотборника в плотные донные породы, керноприемная труба снабжена внутренней гильзой с породораэрушакэ» щим наконечником и приводным гидродвигателем, а полость гидроцилиндра разделе:На на две сообщающиеся через гидродвигатель части, в одной из которых размещен поршень и рабочая жидкость гидродвигателя, а другая заполнена воздухом под атмосферным давлением.
3 628283 пусе гидродвигателя 7 закреплена керноприемная труба 11, расположенная выше установленной на гильзе 10 коронки 12, имеющей наружный диаметр больше нару ного диаметра трубы 11. В нижней части, корпуса труба проходит через кольцевые самоуправляющиеся герметиз ируюшие подпоршневое, пространство, элементы 13, укрепленные в отверстии крышки 4. Подпор невое пространство 14 заполнено рабочей жидкостью для гидродвигателя 7 который имеет входное 15 и выходное 16 отверстия, причем последнее посредством гибко го шланга 17 соединено с входным отверс-, тием 18 приемной части полости 19, образованной стенками цилиндров 1 и 2 и крышками 3 и 4. При этом гибкий шланг
17 навиввется вокруг трубы 11 в виде расширяющейся книзу конусообразной спирали.
Пробоотборник опускается на морское дно на тросе и фиксируется в месте работы в вертикальном положении с помощью опор 20. Для включения пробоотборника в работу предусмотрен пусковой механизм, включающий щуп 21 и связанный с ним поршень 2 2, внутри которого р азмещена батарейка с выведенными на его верхнюю поверхность контактами 23. Поршень перемешается в корпусе 24 и сверху подпружинен пружиной 25. На верхней крышЗО ке корпуса 24 имеется контакт 26, связанный проводом 27 с разьп каюшим механизмом, включающим корпус 28, подпру жиненный шток 29, фиксирующий стержень
O$
ЗО, изготовленный из легкорасплввляемого пластика, и кольцо 31.
Пробоотборник работает следующим обрвзома
После установки на морское дно щуп
21 выдвигается в корпус 24 и замыкает
40 контакты 23и 26. Жектрический ток поступает or батарейки . (на чертеже не показана) по проводу 27 к фиксирующему стержню ЗО, расплавляет его и освобож дает шток 29, который выходит из коль45 ца 31.
Подпоршневая полость 14 заполнена жидким маслом под атмосферным давлением. ГЪдростатическое давление столба
50 жидкости действует нв поршень 5 и пере мешает его вниз. При этом масло из полости 14 под давлением поступает во входное отверстие 15 гидродвигателя 7 и вращает.его вал 8. Отработанное маоФормула изобретения
Источники информации, принятые во внимание при экспертизе:
1. Авторское свидетельство СССР
% 270642, кл. Е 21 В 7/12, 1970.
2. Патент США % 3561547, кл. 175-6, 1968.
