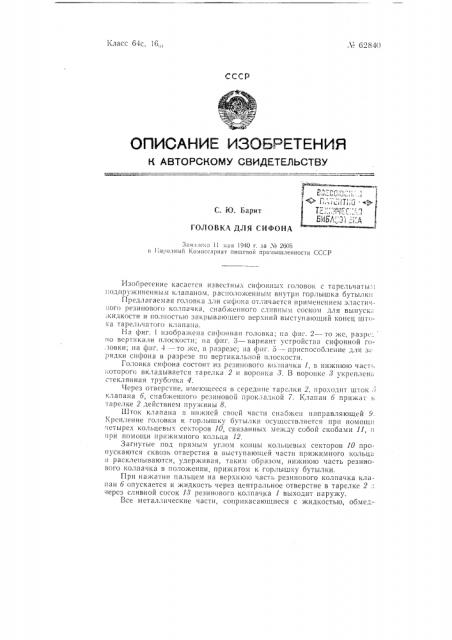

Л 6284!.!

1(ласс 64с, 16„, К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

С. Ю. Варит

ГОЛОВКА ДЛЯ СИФОНА

Зачвпсно 11 uasr 1940 г. за ¹ 2605 в 1!ародн!!й! Комиссариат пищевой про>!в!шлеиности СССР

Изо!>реге1!Ие 1(ясяется извсстных сифонных ГОлОВОк с Tape7ü IBTûi

I;oJIIp) >!(иненным и, !япяном, !Зясположенным Внутри ГО!7лышка бутылки

Предлагаемая головка для сифона отличается применением эляст!! 10m резинового колпачка, снабженного сливным соском для выпуск,. жидкости и полпост! !о закрываю;цего верхний выступающий конец шт<«а 7apeльчятого кляпа:Ia.

На фиг. 1 изображена си(1>онна11 головка; па фиг. 2 — то же, разрс !!о вертикали плоскости; иа фпг, 3 — вариант устройства сифонной го,1овки; На фиг. 4 — то же, В разрезе; на фиг. 5-- приспособление для з рядки сифона в разрезе 170 вертикальной плоскости.

Головка сифона состоит из резинового ко,!пачка 1, в нижнюю част» оторого вкладывается тарелка 2 и воронка 3. В воронке 3 укреплен, стеклянная трубочка 4.

Через отверстие, имеющееся В середине тарелки 2, проходит шток,, K.7 a HBHa 6, cl!Bo>«eHHOrO pcaIBHQBo!I lpoK,!a;I«oA . 1(С!анан 6 IIpH?KB 7 !(rapeлке 2 действием пружины 8.

Шток клапана В нижнсй сВОей части cHI10?Kea на 7paBляющеи (рспление головки к горлышку бутылки осуществляется при помощи четырех кольцевых сс«торов 10, связанны. . между собой скобами 11, и !!ри помощи при>кимного кольца 12.

Загнутые под прямым углом концы кольцевых секторов 10 пропускаются сквозь отверстия в выступающей части прижимного кольц !

I расклепываются, удерживая, таким образом, нижнюю часть резиногого колпачка в положении, прижатом к горлышку бутылки.

При нажатии пальцем на верхнюю часть резинового колпачка клапан 6 опускается и жидкость через центральное отверстие в тарелке 2 .: через сливной сосок 13 резинового колпачка 1 выходит наружу.

Все металлические части, соприкасающиеся с жидкостью, обмел-Л ()"840

I)5IiOTC5I П ) X Q)ITC51 H, )H )IIOI >T 0b) TI> H3) OTOB, I)>Hbl H3 Hl. Р)к аВЕ)0)ЦСй CTB IИ путем штамповки.

3 B j) 5i3)()) сифОна п)РОиз вод)) )с5) l()РСЗ с Нвной! сОсОк; HB ГО;)ОВ«У сН)1)!))! а lij)H э)х)л) надеваетс5! сп Il))B, )ü)!B5> Ооойма, удержива!ощая 1)езиноВый Ko,)ï!)чок (на чертеже не ИОказапо) .

На фиг. 3 и 4 изображен вариант описанной выше сифонной головки. В этом слу)ае пру)кина 8 расположена внутри горлышка бутылки, а крепление ГО,)ОВки Осу!цествлястс5) НрН пОмОщи тарелки 2, опирающейся па резиновую прокладку 19 и двух полуколец 14, соединенных с тарелкой посредством загнутых язычков 1)), пропущенных в соответствующие отверстия тарелки. Сифон заря)кается оез резинового колпачка 1 при помощи головки 16 (фиг, 5), укрепляемой на оутылке посредством хомута 17 и ажимного винта 18.

Предмет изобретения

Головка для сифона с тарельчатым подпружиненным клапаном, 0-.. л и ч а ю щ а я с я применением эластичного резинового колпачка, снабженного сливным соском д;)я выпуска жидкости и закрывающего эе!)хгп)й выступающий )(n))c)I iulOi(B тарельчатого клапана..Л 62840
