Способ соединения элементов оптико-механического прибора

Способ соединения элементов оптико-механического прибора

Иллюстрации

Показать все

Реферат

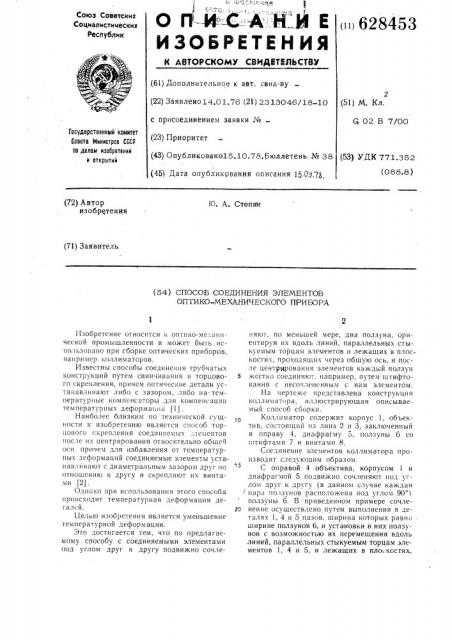

О П--И=:-С А -Н:..И Е

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6i) Дополнительное к авт. свид-ву (22) Заявлено 14.01.76 (21) 2313046/18-10 с присоединением заявки ¹ (23) Приоритет (43) Опубликовано15,10.78.Бюллетень № 38 (51) М. Кл.

6 02 В 7/00

Государственный комитет

Совета Министров СССР

IlD делам изооретений и открытий (53) УДК 771.352 (088.8 ) (45) Дата опубликования описания 15.03. 7 (72) Автор изобретения

Ю. А, Степин (71) Заявитель (54) СПОСОБ СОЕДИНЕНИЯ ЭЛЕМЕНТОВ

ОПТИКО-МЕХАНИЧЕСКОГО ПРИБОРА

Изобретение относится к оптико-ме.;анической промышленности и может быть использовано при сборке оптических приборов, например коллиматоров.

Известны способы соединения трубчатых конструкций путем свинчивания и торцового скрепления, причем оптические детали устанавливают либо с зазором, либо на-температурные компенсаторы для компенсации температурных деформаций (1).

Наиболес близким по технической сущности к изобретению является способ торцового скрепления соединяемых лементов после их центрирования относительно общей оси, причем для избавления от температурных деформаций соединяемые элементы устанавливают с диаметральным зазором друг по отношению к другу и скрепляют их винтами (2) .

Однако при использовании этого способа происходит температурная деформация де I ален.

Целью изобретения является уменьшение температурной деформации.

Это достигается тем, что по предлагаемому способу с соединяемыми элементами под углом друг к другу подвижно сочленяют, по меньшей мере, два ползуна, ориентируя их вдоль линий, параллельных стыкуемым торцам элементов и лежащих в п,носкостях, проходящих через общую ось, и после центспЛрования элементов каждый ползун

5 жестко соединяют, например, путем штифтования с несочлененным с ним элементом.

На чертеже представлена конструкция коллиматора, иллюстрирующая описываемый способ сборки.

Коллиматор содержит корпус 1, объектив, состоящий из линз 2 и 3, заключенный в оправу 4, диафрагму 5, ползуны 6 со штифтами 7 и винтами 8.

Соединение элементов коллиматора Tlpoизводят следующим образом. л

С оправой 4 объектива, корпусом 1 и диафрагмой 5 подвижно сочленяют под углом друг к другу (в данном случае каждая пара ползунов расположена под углом 90 ) ползуны 6. В приведенном примере сочле2о нение осуществлено путем выполнения в деталях 1, 4 и 5 пазов, ширина которых равна . ширине ползунов 6, и установки в них ползунов с возможностью их перемещения вдоль линий, параллельных стыкуемым торцам элементов 1, 4 и 5, и лежащих в пло костях, 628453

Форсула изобретения

Соста >»Tc ь В. Бс.invcov, Редактор С. Хейфии Гскред 0..1угоааи Корректор Н. улица

Заказ о792 38 Гира,к !12! I Iîдtlïc êí

I!!!ИИПИ осуди реп сн. ого ко :итста Солги а Мииис гров 000Ð

f10 дс.!ам из lоIiегсfI

Филиал П!1П «Пате.п.:.. :Ужгород, ул. Проектная. и проходящих через оси этих элементов. После этого при помощи вспомогательного оборудования и контрольных устройств элементы коллиматора стыкуют торцами и центрируют относительно общей оси (в данном случае это ось корпуса 1) .. Затем, сохраняя центрированное положение элементов, ползуны 6 путем штифтования штифтами 7 и привинчивания винтами 8 жестко скрепляют с несочлененными с ними элементами (на разрезе

А — А; верхние ползуны — с корпусом 1, нижние — с оправои 4 и диафрагмой 5).

При изменении температуры размеры элементов 1, 4 и 5 изменяются неодинаково, но деформации одного элемента другим не происходит ввиду проскальзывания скрепляющих их деталей (ползунов 6) вдоль пазов, в которых они расположены. Пр» этом»c происходит и разъюстировки прибора, так как линии, вдоль которых смещаются ползуны, лежат и всегда будут лежать в плоскостях, проходящих через общую ось прибора (ось корпуса 1), с которой совмещены ос» диафрагмы 5 и объектива в оправб 4.

Способ соединения элементов оптико-механического прибора путем»х торцового скрепления после центрирования относитель но общей оси, отличающийся тем, что, с целью уменьшения температурной деформации, с соединяемыми элементами под углом друг к другу подвижно сочленяют, по меньшей мере, два ползуна, ориентируя их вдоль линий, параллельных стыкуемым торцам элементов и лежащих в плоскостях, проходящих через общую ось, и после центрирования элементов каждый полЬун жестко соединяют, например, путем штифтования с несочлененным с ним элементом.

Источники информации, принятые во в»иман»е при экспертизе:

1. Кругер M. Я. и др. Справочник конструктора оптико-меха»»:!еских пр»ооров. I..

«Машиностроение», 1967, с. 335.

2. Кругер М. Я. и др. Справочник ко»с.!руктора оптико-механических приборов., 1., 4Маш!!ностроениеэ,1967, с. 338- — 339.
