Реферат



Союз Советских

Социалистических

Республик

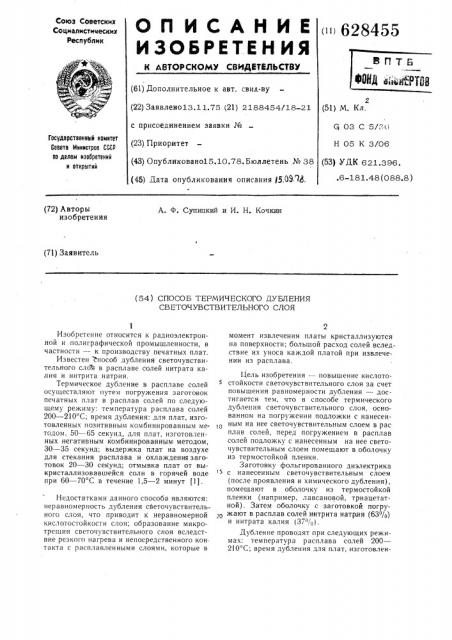

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ »i628455 (61) Дополнительное к авт. свид-ву (22) Заявлено13.11.75 (21) 2188454/18-21 с присоединением заявки № (23) Приоритет (43) Опубликовано15.10.78. Бюллетень № 38

2 (51) M. Кл. (03 С 5/"-:6

Государственный комитет

Совета й1инистроа СССР по делам нзооретеннй и открытий

Н 05 К 3/06 (53) УДК 621.396..6-181.48 (088.8 ) (45) Дата опубликования описания >5.09. )о. (72) Авторы изобретения

А. Ф. Супицкий и И. Н. Кочкин (71) Заявитель (54) СПОСОБ ТЕРМИЧЕСКОГО ДУБЛЕНИЯ

СВЕТОЧУВСТВИТЕЛЬНОГО СЛОЯ

Изобретение относится к радиоэлектронной и полиграфической промышленности, в частности -- к производству печатных плат.

Известен способ дубления светочувствительного слоя в расплаве солей нитрата калия и нитрита натрия.

Термическое дубление в расплаве солей осуществляют путем погружения заготовок печатных плат в расплав солей по следующему режиму: температура расплава солей

200 — 210 С; время дубления: для плат, изготовленных позитивным комбинированным методом, 50 — 65 секунд, для плат, изготовленных негативным комбинированным методом, 30 — 35 секунд; выдержка плат на воздухе для стекания расплава и охлаждениязаготовок 20 — 30 секунд; отмывка плат от выкристаллизовавшейся соли в горячей воде при 60 — 70 С в течение 1,5 — 2 минут (1).

Недостатками данного способа являются: неравномерность дубления светочувствительного слоя, что приводит к неравномерной кислотостойкости слоя; образование микротрещин светочувствительного слоя вследствие резкого нагрева и непосредственного кон. такта с расплавленными слоями, которые в

2 момент извлечения платы кристаллизуются на поверхности; большой расход солей вследствие их уноса каждой платой при извлечении из расплава.

Цель изобретения — повышение кислотостойкости светочувствительного слоя за счет повышения равномерности дубления — достигается тем, что в способе термического дубления светочувствительного слоя, основанном на погружении подложки с нанесен о ным на нее светочувствительным слоем в рас плав солей, перед погружением в расплав солей подложку с нанесенным на нее светочувствительным слоем помещают в оболочку из термостойкой пленки.

Заготовку фольгированного диэлектрика

1 с нанесенным светочувствительным слоем (после проявления и химического дубления), помещают в оболочку из термостойкой пленки (например, лавсановой, триацетатной). Затем оболочку с заготовкой погружают в расплав солей нитрита натрия (63%) и нитрата калия (37 /О).

Дубление проводят при следующих режимах: температура расплава солей 200—

210 С; время дубления для плат, изготовлен
