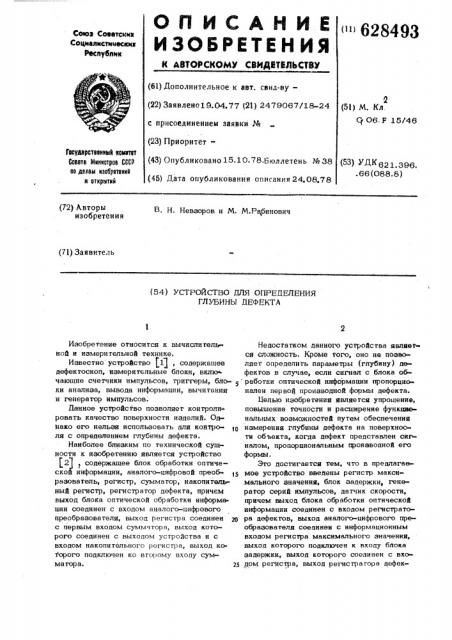

С А Н И Е " 628493

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДВТИЛЬСТВУ

Союз Советсинз

Соцналнстнчвскнз

Реслублнк (61) Дополнительное к авт. свил-ву— (22) Заявлено19.04.77 (21) 2479067!18-24 с присоединением эаявки № (23) Приоритет— (43) Опубликовано 15 10.78 Бюллетень % 38 (45) Дата опубликования описания 24.08.78

2 (51) М. Кл.

Cj 06- F 15/46

Геоудвротввннвй ноннтвт

Соввтв Ннннотров СССР оо долом нвооРвтвннв н отнРьпнй (53) УДК621 396.66(О88.8) (72) Авторы изобретения

В. Н. Невзоров и М. М.Рабинович (71) Заявитель (54) УСТРОЙСТВО LVIH ОПРЕДЕЛЕНИЯ

ГЛУБИНЫ ДЕФЕКТА

Изобретение относится к вычислительной и измерительной технике.

Известно устройство fl), содержащее дефектоскоп, измерительные блоки, вялю чающие счетчики импульсов, триггеры, бло- > ки анализа, вывода информации„вычитания н генератор импульсов.

Данное устройство позволяет контроли ровать качество поверхности изделий. ОдНако его нельзя использовать для контро» ля с определением глубины дефекта.

Наиболее близким по технической сущности к изобретению является устройство (Ч

2 содержащее блок обработки оптичеJ ской информации, аналого-цифровой преобразователь, регистр, сумматор, накопительный регистр, регистратор дефекта, причем выход блока оптической обработки информации соединен с входом аналого-цифрового преобразователи, выход регистра соединен с первым входом сумматора, выход которого соединен с выходом устройства и с входом накопительного регистра, выход которого подключен ко второму входу сумматораа. 25

Недостатком данного устройства явлие ся сложность, Кроме гого, оно не позволает определить параметры (глубину) дефектов в случае, если сигнал с блока обработки оптической информации пропорционален первод производной формы дефекта, Целью изобретения является упрощение, повышение точности и расширение функцию нальных возмсокностей путем обеспечения измерения глубины дефекта на поверхности объекта, когда дефект представлен сит налом, пропорциональным производной его формы.

Это достигается гем, что в предлагаемое устройство введены регистр максимального значения, блок задержки, генератор серий импульсов, датчик скорости, причем выход блока обработки оптической информации соединен с входом регистратора дефектов, выход аналого-цифрового преобразователя соединен с информационным входом регистра максимального значения, выход которого подключен к входу блока задержки, выход которого соединен с входом регистра, выход регисграгора дефек628493 га соединен с входом генератора серий импульсов, управляющий вход которого соединен с выходом датчика скорости, а выход подключен к управляющим входам регистра регистра максимального значения и- накопительного регистра.

На чертеже показана схема предлагаемого устройства, содержащего блок 1 об работки оптической информации, аналогоцифровой преобразователь 2, регистр мак- 1н симального значения 3 блок 4 задержки, регистр 5, сумматор 6, накопительный регистр 7, выход 8 устройства, регистратор дефектов 9, генератор 10 серий импульсов» датчик скорости 11.

Ус1ройство работает следующим образом.

В исходном состоянии в регистре 5 и накопительном регистре 7 записаны нули.

Блок 1 вырабатывает сигнал, пропорцио- 20 нальный первой производной формы поверхности. Регистратор дефектов 9 по сигналу с блока 1 формирует строб-сигнал, свидетельствующий о наличии дефекта и поотупаюший на вход генератора 10 серий 2 импульсов. Генератор 10 по этому стробсигналу вырабатывает серию импульсов, частота следования которых определяется сигналом, поступающим на управляющий вход генератора 10 серий импульсов с датчика скорости 11. Сигнал на выходе датчика скорости 11 пропорционален скорости сканирования исследуемой поверхно ти.

Аналого-цифровой преобразователь 2 непрерывно представляет сигнал с блока

1 в цифровой форме. Импульс, поступающий с выхода генератора 10. серий импульсов, подается на управляющие входы регистра максимального значепия 3, регистра 5 и накопительного регистра 7.

Регистр максимального значения 3 хранит в интервале времени между двумя уп,равляющими импульсами с генератора серий импульсов 10 максимальное значение сигнала, поступающего на его информационный вход.

Если длительность импульса с выхода генератора 10 .меньше времени задержки блока задержки 4, ro по управляющему сигналу с генератора 10 производятся запись содержимого регистра максимального значения 3 в регистр 5, сброс содержимого регистра максимального зна чения 3 и запись в накопительный регистры

7 суммы, установившейся на выходе сумматора 6. Таким образом, на каждый импульс с выхода генератора 10 серий импульсов производится накопление суммы частных значений сигнала с блока 1 в промежутках между импульсами.

Параметры генератора 10 серий импульсов выбираются так, чтобы период следования импульсов на его выходе соответствовал определенному расстоянию, пройденному сканирующим лучом блока 1, независимо or скорости сканирования. Тогда поокончании строб-сигнала с выхода регистратора дефекта 9 на выходе 8 устройства устанавливается цифровой код, прямо пропорциональный глубине дефекта, являющейся интегралом по длине от сигнала с блока 1.

Применение изобретения позволяет простыми методами определить глубину дефектов на поверхностях. Использование датчика скорости и генератора серий импульсов позволяет решать задачу определения глубины дефекта в широком диапазоне скоростей сканирования. Введение регистра максимального значения позволяет уменьшить погрешность измерения и reM самым повысить точность работы устройства.

Формула.изобретения

Устройство для определения глубины дефекта, содержащее блок обработки оптической информации, аналого-цифровой, пре» обраэователь, регистр, сумматор, накопительный регистр, регистратор дефекта, причем выход блока оптической обработки информации соединен с входом аналого-цифрового преобразователя, выход регистра соединен с первым входом сумматора, выxog которого соединен с выходом устройства и с .входом . накопительного регистра, выход которого подключен ко второму входу сумматора, о т л и ч а ю щ е е с я тем, что, с целью упрощения, повышения точности и расширения функциональных воэможностей за счет обеспечения измерения глубины дефекта на поверхности объекта, когда дефект представлен сигналом, пропорциональным производной его формы, в него введены регистр максимального значения, блок задержки, генератор серий импульсов, датчик скорости, причем выход блока обработки оптической информации соединен с входом регистратора дефектов, выход аналого-цифрового преобразователя соединен с информационным входом регисг ра максимального значения, выход которого подключен к входу блока задержки, выход которого соединен с входом регистра, выход регистратора дефекта coeпинен с входом генератора серий импульсов, управляющий вход которого соединен с выходом датчика скорости, а выход подключен к уп628493 б равляющим входам регистра, регистра мак- 1. Авторское свидетельство СССР

6, 1971. симального эначении и накопительного ре М 419902, М.кл. Г 06 F 15/4

Источники информации, принитые во 2. Авторское свидетельство СССР внимание при експер тиэе: % 512474, М. кл. (. (06 Р 15/46, 1974.
