Автоматически перестраиваемый фильтр
Патент 628605
Авторы
Автоматически перестраиваемый фильтр
Иллюстрации
Реферат
ген@

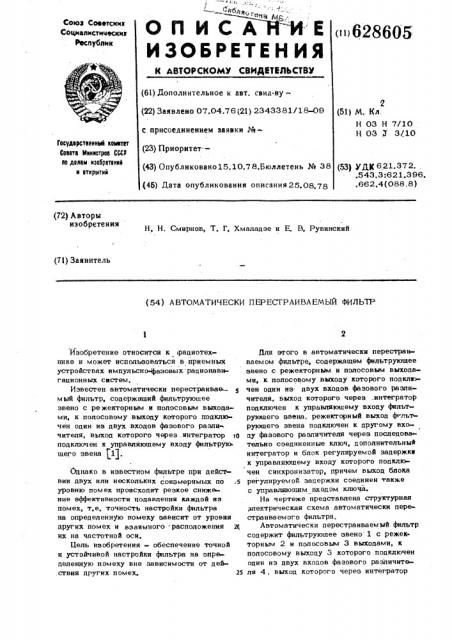

С А
ОП И - И-Е
ИЗОБРЕТЕН ИЯ
Союз Соавтсинх
Сощналнетнчвскнх
Республни (t t) 628605
К АВТОРСКОМУ СВИДИТИДЬСТВУ (6!) Дополнительное к авт. свнд-ву— (22) Заявлено 07.04.76 (21) 2343381/18-09
2 (51) М. Кп.
Н 03 H 7/10
H 03 У 3/10 с присоединением заявки №Государственный комитет
Соаета Министроа CGCP ао делам изобретений н еткрмтнй (23) Приоритет.— (43) Опубликовано15,10.78.Бюллетень № 38 (45) Дата опубликования описания 25.08.78 (53} УДК 621.372. .543.3:621.396. .662.4(088.8) (72} Авторы изобретения
Н. Н. Смирнов, Т. Г. Хмаладзе и Е. B. Рувинский (71) Заявитель (54) АВТОМАТИЧЕСКИ ПЕРЕСТРАИВАЕМЫЙ ФИЛЬТР
Однако в известном фильтре при дейст вин двух или нескольких соизмеримых по 5 уровню помех происходит резкое сниже-. ние эффективности подавления каждой из помех, т.е. точность настройки фильтра на определенную помеху зависит от уровня других помех и взаимного расположения 2t их на частотной оси.
Цель изобретения — обеспечение точной и устойчивой настройки фильтра на определенную помеху вне зависимости от дей ствия других помех. 25
Изобретение относится к радиотехнике и может использоваться в приемных устройствах импульсно-фазовых радионавигационных систем.
Известен автоматически перестраивае мьтй фильтр, содержащий фильтрующее звено с режекторным и полосовым выходами, к полосовому выходу которого подключен один из двух входов фазового раэли чителя, выход которого через. интегратор <О подключен к управляющему входу фильтрукь щего звена $1).
Для этого в автоматически перестраиваем ом фильтре, содержащем фильтрующее звено с режекторным и полосовым выходами, к полосовому выходу которого подключен один из двух входов фазового различителя, выход которого через,интегратор подключен к управляющему входу фильтрукнцего звена, режекторный выход фгльтрующего звена подключен к другому входу фазового различителя через последова тельно соединенные ключ, дополнительный интегратор и блок регулируемой задержка к управляющему входу которого подключен синхронизатор, причем выход блока регулируемой задержки соединен также с управляющим входом ключа.
На чертеже представлена структурная электрическая схема автоматически пере» страиваем ого фильтра.
Автоматически перестраиваем ый фильтр содержит фнльтрующее звено 1 с режекторным 2 и полосовым 3 выходами, к полосовому выходу 3 которого подключен один из двух входов фазового различителя 4, выход которого через интегратор
628605
5 подключен к управляющему входу фиды рующего звена I, причем режекторный выход 2 фильтрующего звена 1 подключен к другому входу фазового различителя 4 через последовательно соединенные ключ
8, дополнительный интегратор 7 и блок регулируемой задержки 8, к управляющему входу которого подключен синхронизатор 9, причем выход блока регулируемой задержки 8 соединен также с управляющим входом ключа 6.
v0
Автоматически перестраиваемый фильтр работает следующим образом, И начальный момент фильтрующее звено 1 не настроено и смесь сигнала и .15 помехи поступает на «люч 6, которьй производит стробирование v определенной частотой, кратной частоте подавляемой помехи. Для управления ключом 6 испопьзуютса стробирующие импульсы, которые
2О формируются в синхронизатора 9.
Если на входе фильтра действуют две помехи, то синхронизатор 9 синхронизирован с одной иэ помех. Тогда в каждый ив моментов кТ (к1,2,3...,. Т-период повто- рениа подавляемой помехи). Фаза подавля- емой помехи постоянна .и Н8 выходе ключа 6 возникает напряжение, постоянная составляющая которого пропорциональна значению синуса фазы подавляемой помехи в момент стробирования. Эта постоянная составляющая выделяется на дополнительном интеграторе 7 н управпяет блоком регулируемой задержки 8, При положительном значении напряжения задержка уменьшаетса и стробирующие импульсы на выходе блока регулируемой задержки
8 смещаются влево, при отрицательном значении - вправо. Фазы второй, действующей в канале, помехи в моменты стробиро-Ъ наний кТ будут различны, поэтому при соответствующем выборе постоянной времени дополнительного интегратора 7 ее воз действие определяется ее средним значением, т.е. бпизко к нупю. Поэтому и установившемся режиме имгульсы на выходе блока регулируемой задержки 8 совпадают с нулем подавляемой помехи, Постоянная составляющая напряжения на выходе интегратора 5 пропорциональна расстройке фильтрующего звена 1 относительно частоты подавляемой помехи. Это напряжение авляетса регулирующим, так как влияние второй помехи на выходе интегратора Ь также практически отсутствует и в установившемся режиме фильтр настраивается на частоту помехи, Форму па изобретения
Автоматически перестраиваемый фильтр, содержащий фильтрующее звено с режекторным и полосовым выхода ми, к полос ". вому выходу которого подключен один из двух входов фазового различителя, выход которого через интегратор подключен к управляющему входу фильтруклцего звена, отличающийс ятем,что,с целью обеспечения точной и устойчивой настройки фильтра на определенную помеху вне зависимости от действия других помех, режекторный выход фильтруклцего звена подключен к другому входу фазового, азличитела через последовательно соединенные ключ, дополнительный интеграгор и блок регулируемой задержки, i управляющему входу которого подключен синхронизатор, причем выход блока регу» лируемой задержки соединен также с уп« равляющим входом ключа.
Источники информации,,принятие во внимание при экспертизе:
1. Патент США Ж 3562675, кл, 333-17, 1971,
