Устройство для исследования переносимости человеком перегрузок
Патент 628646
Авторы
Классы МПК
Устройство для исследования переносимости человеком перегрузок
Иллюстрации
Реферат
УСТРОЙСТВО ДЛЯ ИССЛЕДОВАНИЯ, ПЕРЕНОСИМОСТИ ЧЕЛОВЕКОМ ПЕРЕГРУЗОК по авт.св. № 310649, отличающееся тем, что, с целью повьшения эффективности воздействия перегрузок на человека, поворотная площадка выполнена в виде кругового прямого цилиндра,а направлякщие для тележки и грузов - в виде спирали Архимеда.Изобретение относится к медицинской технике, а именно к устройствам для определения физических возможностей человека.'По основному авт.св. № 310649 описано устройство, выполненное в виде поворотной площадки типа центрифуги с электроприводом. На площадке в направляющих размещена тележка с экспериментатором, которая подвижна в радиальном направлении и соединена посредством гибких связей,например тросов, со шкивом задающего электродвигателя и тормозящими грузами, захватывающими при движении в направляншщх уравновешивающие грузы, разгружая тем самым вал двигателя, а через штанги - с разгонным грузом, расположенным дальше от це'нтра площадки, чем тележка, а также перемещаемым в направля!адих.Для дальнейшего расширения области излучения действия перегрузок на человека необходимо, чтобы это действие проходило больший период времени. В устройстве этого достичь невозможно из-за того,^что движение тележки ограничено по длиненаправлякяцими,равными радиусу поворотной площадки, что снижает эффективность воздейстаия перегрузок на человека.Цель изобретения - повьшение эффективности воздействия перегрузок на человека.Цель достигается тем, что в предлагаемом устройстве поворотная площадка выполнена в виде кругового прямого щтиняр'а, а направляющие для тележки и грузов - в виде спирали Архимеда.На чертеже изображена поворотная площадка устройства для исследования переносимости человеком перегрузок, вид сверху.В устройстве на валу 1 привода центрифуги (не показана) закреплена поворотная площадка 2 в виде кругового прямого цилиндра с направляющими 3, уложенными по спирали Архимеда. В направляющих 3 подвижно установлена тележка 4 с экспериментатором.Устройство работает следующим образом.При вращении площадки 2, например, в направлении стрелки А, тштежка 4 по • команде начинает двигаться из точки а в точку б под действием составляющейStsDGOО^4^а:>&ю

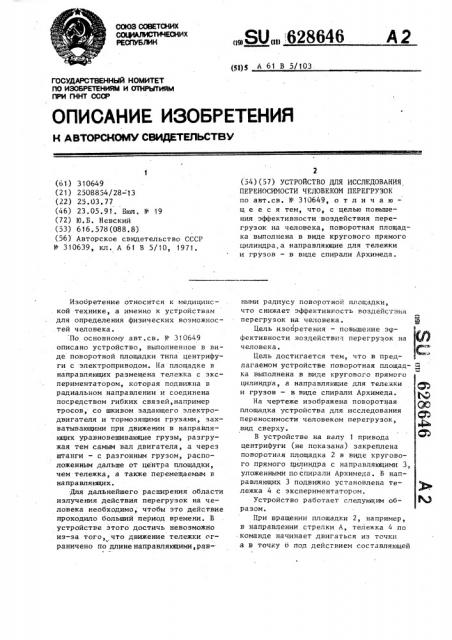

СОЮЗ СОВЕТСКИХ
COIWI
РЕСПУБЛИН
„„SU„„ 628646 (g))g А 61 В 5/103
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Н А ВТОРСИОМУ СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР (61) 310649 (21) 2508854/28=13 (22) 25.03.77 (46) 23.05.91. Бюл. N- 19 (72) Ю.Б. Невский (53) 616. 578 (088. 8) (56} Авторское свидетельство СССР
Ф 310639, кл. А 61 В 5/10, 1971.
Иэооретение относится к медицинской технике, а именно к устройствам для определения физических возможностей человека. По основному авт.св. 11 310649 описано устройство, выполненное в виде поворотной площадки типа центрифуги с электроприводом. На площадке в направляющих размещена тележка с экспериментатором, которая подвижна в радиальном направлении и соединена посредством гибких связей, например тросов, со шкивом задающего электродвигателя и тормозящими грузами, захватывающими при движении в направляющих уравновешивающие грузы, разгружая тем самым вал двигателя, а через штанги — с разгонным грузом, расположенным дальше от центра площадки, чем тележка, а также перемещаемым в направлякюцих.
Для дальнейшего расширения области излучения действия перегрузок на человека необходимо, чтобы это действие проходило больший период времени. В устройстве этого достичь невозможно из-за того, что движение тележки ограничено по длине направляющими, рав2 (54)(57) УСТРОЙСТВО ДЛЯ ИССЛЕДОВАНИЯ
ПЕРЕНОСИМОСТИ ЧЕЛОВЕКОМ ПЕРЕГРУЗОК по авт.св. 9 310649, о т л и ч а ю— щ е е с я тем, что, с целью повышения эффективности воздействия перегрузок на человека, поворотная площадка выполнена в виде кругового прямого цилиндра,а направляющие для тележки и грузов — в виде спирали Архимеда. ными радиусу поворотной площадки, что снижает эффективность воздействия перегрузок на человека.
Я
Я
Цель изоьретения — повышение э рфективности вознействзгт перегрузок не g человека, С
Цель достигается тем, что в предлагаемом устройстве поворотная площад- ф ка выполнена в виде кругового прямого цилиндра, а направляющие для тележки @ и грузов — в виде спирали Архимеда.
На чертеже изображена поворотная площадка устройства для исследования переносимости человеком перегрузок, вид сверху.
В устройстве на валу 1 привода центрифуги (не показана) закреплена поворотная площадка 2 в виде кругового прямого цилиндра с направляющими 3, уложенными по спирали Архимеда. В направляющих 3 подвижно установлена тележка 4 с экспериментатором.
Устройство работает следующим об- М разом.
При вращении площадки 2, например, в направлении стрелки А, тележка 4 по команде начинает двигаться из точки а в точку б под действием составляющей
628646
За счет этого возможно более полно изучить действие одновременно действующих перегрузок.
Корректор, А. Осауленко
Техред Л.Сердюкова
Редактор M. Ленина
Заказ 2чч9 Тиржа 453 Подпис кое
ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР
113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5
Производственно-издательский комбинат вПатент", r. Ужгород, ул. Гагарина, 101 центробежной силы. При движении тележки 4 на испытуемого действуют одновременно перегрузки: от действия Кориолисова ускорения - п, направленной по оси V и от центростремительного ускорения — п направленной по оси Х.
За счет того, что направляющие выполнены в виде спирали Архимеда, их
:,цлина может быть в 15-20 раз больше, чем радиус площадки 2. Поэтому и действия перегрузок и> и пц по времени превышают более 10 раз, чем в известном устройстве.
Для этого, меняя относительную ско-15 рость движения тележки и угловую скорость вращения площадки, согласно формулам: для Кориолисового ускорения
Wg = 2WV и центростремительного ускорения — Wy = W R, а где W — угловая скорость вращения площадки;
Ч вЂ” относительная скорость движения тележки;
R — радиус площадки, например
5-6 м, получим различные перегрузки по осям Х и Y. При этом закон движения тележки может быть выбран с помощью .задающего электродвигателя.
