Устройство для определения углов наклона объектов, преимущественно профилографов

Устройство для определения углов наклона объектов, преимущественно профилографов

Иллюстрации

Показать все

Реферат



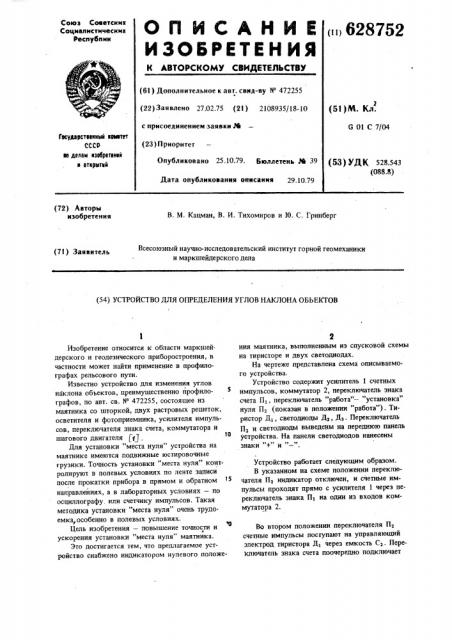

Союз Советскии

Социалистическии

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву и 472255 (22) Заявлено 27.02.75 (21) 2108935/18-10 с присоединением заявки М (23) Приоритет (51)M. Кл.

G 01 С 7/04

Гесударстненный кватет

СССР в делам изобретений и еткрытий

Опубликовано 25.10.79. Бюллетень М 39

Дата опубликования описания 29.10.79 (53) УД К 528.543 (088.8) (72) Авторы изобретения

В. М. Кацман, В. И. Тихомиров и Ю. С. Гринберг

Всесоюзный научно-исследовательский институт горной геомеханики и маркшейдерского дела (7!) Заявитель (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ УГЛОВ НАКЛОНА ОБЬЕКТОВ

Изобретение относится к области маркшейдерского и геодезического приборостроения, в частности может найти применение в профилографах рельсового пути.

Известно устройство для изменения углов наклона объектов, преимутцественно профилографов, по авт. св. У 472255, состоящее из маятника со шторкой, двух растровых решеток, осветителя и фотоприемника, усилителя импульсов, переключателя знака счета, коммутатора и шагового двигателя flag .

Для установки "места нуля" устройства на маятнике имеются подвижные юстировочные грузики. Точность установки "места нуля" контролируют в полевых условиях ло ленте записи после прокатки прибора в прямом и обратном направлейиях, а в лабораторных условиях — по осциллографу или счетчику импульсов. Такая методика установки "места нуля" очень трудоемка особенно в полевых условиях.

1 О

Цель изобретения — повышение точности и ускорения установки "места нуля" маятника.

Это достигается тем, что предлагаемое устройство снабжено индикатором нулевого положения маятника, выполненным из спусковой схемы на тиристоре и двух светодиодах.

На чертеже представлена схема описываемого устройства.

Устройство содержит усилитель 1 счетных импульсов, коммутатор 2, переключатель знака счета П1, переключатель "работа" — "установка" нуля П> (показан в положении "работа" ). Тиристор Д>, светодиоды Д,, Дз. Переключатель

П и светодиоды выведены на переднюю панель устройства. На панели светодиодов нанесены знаки "+" и "— ".

Устройство работает следуюшнм образом.

В указанном на схеме положении переключателя П> индикатор отключен, и счетные импульсы проходят прямо с усилителя 1 через переключатель знака Пт на один из входов коммутатора 2.

Во втором положении переключателя П счетные импульсы поступают на управляюший электрод тиристора Д1 через емкость С . Переключатель знака счета поочередно подключает дм;

3 "62875

Составитель Ю. Ступко

Редактор Е, Месропова Техред Н.Ковалева Корректор М. Демчик

Тираж 844 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Заказ 6464/56

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 к аноду тиристора Д, светодиоды Дq и Дэ.

В промежутке между импульсами емкость С, заряжается через резистор R> до напряжения источника питания U. С приходом очередного импульса тиристор Д открывается, и емкость

С> разряжается через один из светодиодов Д или Дэ в зависимости от знака отклонения маятника от места нуля. Предварительно профилогпаф устанавливают на горизонтальную площадку. Импульсы разряда емкости С> вызывают световые вспышки светодиода, знак у светодиода показывает, куда отклонен маятник. Вращая юстнровочные грузики, добиваются прекращения вспышек света обоих светодиодов. г 4

Формула изобретения

Устройство для определения утлов наклона объектов, преимущественно профилографов, по авт. св. N 472255, отличающееся тем, что, с целъю повышения точности и ускорения установки "места нуля", в нем между усилителем счетных импульсов и коммутатором включена тиристорная спусковая схема, индикаторные светодиоды которой подключены через переключатель знака счета к аноду тиристора и к общей шине.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство N 472255, кл. G 01 С 7/04, опублик. 1975.
