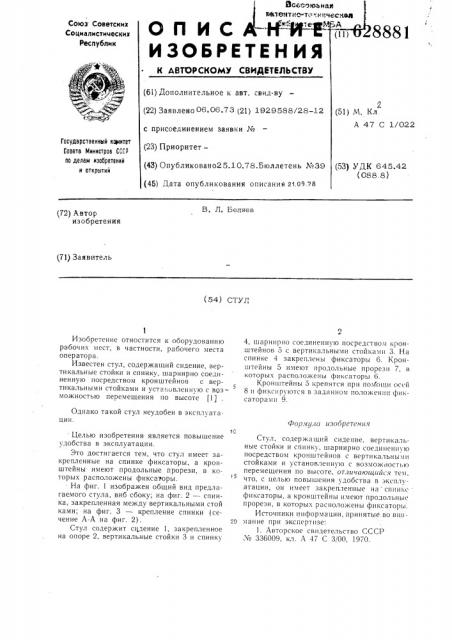

° К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 06.06.73 (21) 1929588/28 12 с присоединением заявки № (23) Приоритет— (43) Опубликовано25.10.78.Бюллетень ¹39 (45) Дата опубликования описания а о9.78

С 1/022

Государственный кщмитет

Совета Министров СССР

Il0 делам изооретений н открытий

645.42

8.8) В, Л. Беляев (72) Автор изобретения (71) Заявитель (54) СТУЛ

Формула изобретения

1с

Изобретение отностится к оборудованию рабочих мест, в частности, рабочего места оператора.

Известен стул, содержащий сидение, вертикальные стойки и спинку, шарнирно соединенную посредством кронштейнов с вертикальными стоиками и уста.:овленную с вОз5 можностью перемещения по высоте 111

Однако такой стул неудобен в эксплуатации.

Целью изобретения является повышение удобства в эксплуатации.

Это достигается тем, что стул имеет закрепленные на спинке фиксаторы, а кронштейны имеют продольные прорези, в которых расположены фиксаторы.

На фиг. 1 изображен общий вид предлагаемого стула, виб сбоку; на фиг. 2 — спинка, закрепленная между вертикальными стой ками; на фиг. 3 — крепление спинки (сечение А-А на фиг. 2). го

Стул содержит сидение 1, закрепленное на опоре 2, вертикальные стойки 3 и спинку

4, шарнирно соединенную посредством кронштейнов 5 с вертикальными стойками 3. На спинке 4 закреплены фиксаторы 6. Кронштейны 5 имеют продольные прорези 7, в которых расположены фиксаторы б.

Кронштейны 5 крепятся при помощи осей

8 и фиксируются в заданном положении фиксатора м и 9.

Стул, содержащий сидение, вертикальные стойки и спинку, шарнирно соединенную посредством кронштейнов с вертикальными стойками и установленную с возможностью перемещения по высоте, отличающийся тем, что, с целью повышения удобства в эксплуатации, он имеет закрепленные на спинке фиксаторы, а кронштейны имеют продольные прорези, в которых расположены фиксаторы.

Источники информации, принятые.во внимание при экспертизе:

1. Авторское свидетельство СССР № 336009, кл. А 47 С 3/ОО, 1970.

62888!
