Реферат

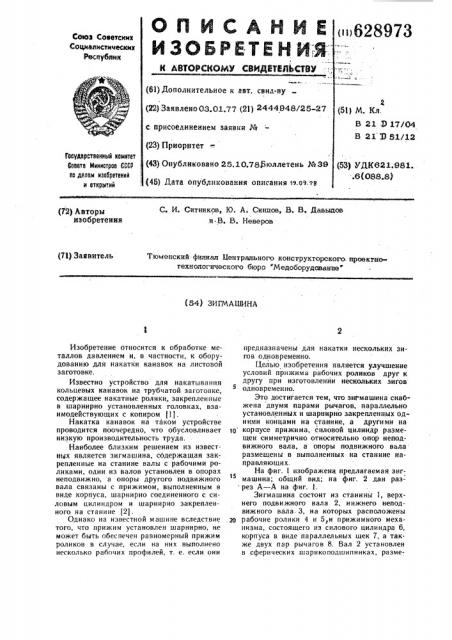

ОП ИКАНИЕ

И ЗОБ РЕТЕ Н ЙЯ

28973

Союз Советских

Соцмапистмчесюи

Республик (61) Дополнительное и авт. свил-ву

Ф . Кл.

21 В 17/04

21 З 51/12 (22) Заявлено 03.01.77 (21) 2444848/25-27 с присоединением заявки № (23) Приоритет (43) Опубликовано 25,10.78фюллетень № 39

Государственный комитет

Совета Министров СССР по делам изобретений и открытий

ДК 02 1.981.

088.8) (45) Дата опубликования описания э.ое.тp

C. И. Ситников, Ю. А. Синцов, B. В. Давыдов и В. В. Неверов (72) Авторы изобретения (71) Заявитель

Тюменский филиал )центрального конструкторского, проектнотехнопогического бюро Медоборудование" (54) ЗИ ГМА ШИНА

Изобретение относится к обработке металлов давлением и, в частности, к оборудованию для накатки канавок на листовой заготовке.

Известно устройство для накатывания кольцевых канавок на трубчатой заготовке, содержащее накатные ролики, закрепленные в шарнирно установленных головках, взаимодействующих с копиром (1J.

Накатка канавок на таком устройстве проводится поочередно, что обусловливает низкую производительность труда.

Наиболее близким решением из известных является зигмашина, содержащая закрепленные на станине валы с рабочими роликами, один из валов установлен в опорах неподвижно, а опоры другого подвижного вала связаны с прижимом, выполненным в виде корпуса, шарнирно соединенного с силовым цилиндром и шарнирно закрепленного на станине (2).

Однако на известной машине вследствие того, что прижим установлен шарнирно, не может быть обеспечен равномерный прижим роликов в случае, если на них выполнено несколько рабочих профилей, т. е. если они предназначены для накатки нескольких зигов одновременно.

Целью изобретения является улучшение условий прижима рабочих роликов друг к другу при изготовлении нескольких зигов одновременно.

Зто достигается тем, что зигмашина снабжена двумя парами рычагов, параллельно установленных и шарнирно закрепленных одними концами на станине, а другими на щ корпусе прижима, силовой цилиндр размещен симметрично относительно опор неподвижного вала, а опоры подвижного вала размещены в выполненных на станине направляющих.

На фиг. 1 изображена предлагаемая зигмашина; общий вид; на фиг. 2 дан раз рез А — А на фиг. l.

Зигмашина состоит из станины 1, верхнего подвижного вала 2, нижнего неподвижного вала. 3, на которых расположены

2о рабочие ролики 4 и 5 и прижимного механизма, состоящего из силового цилиндра 6, корпуса в виде параллельных щек 7, а также двух пар рычагов 8. Вал 2 установлен в сферических шарикоподшипниках, раэме628973

Формула изобретения

3 шенных в опорах 9 и 10, которые расположены в направляющих 1! вертикальных стоек станины. Участок вала 2 между опорами 9 и 10 имеет переменное сечение для облегчения сборки машины. Вал 3, уста- s новленный в двух опорах 12 и 13, соединен с приводом 14 цепной передачей 15 через редуктор 16. Силовой цилиндр 6, установленный на станине 1 щмметрично относительно опор.12 и 13 вала 3 своим штоком шарнирно соединен со щеками ?, которые в свою очередь жестко соединены с опорами 9 и 10. Рычаги 8 шарнирно соединены одними концами со щеками 7, а другими со станиной 1.

Зигмашина работает следующим образом. 1

Заготовка 17, например обечайка, устанавливается на верхний ролик 4 до упора.

Затем масло (или воздух) подается в верхнюю полость силового цилиндра 6 и шток цилиндра 6 вместе со щеками 7 и закреп-, ленными между ними опорами 9 и 10 вала 20

"2 по направляющим !1 начинают перемещаться вниз, при этом рычаги 8, образуя вместе со щеками 7 шарнирный параллело-. грамм, обеспечивают плоскопараллельное перемещение вала 2.

После смыкания роликов 4 и 5 и создания заданного усилия прижима, которое изэа параллельного перемещения вала 2, и симметричного размещения силового цилиндра 6 действует равномерно по длине роликов н создает вмятины на поверхности заготовки, включается дривод 14 и происходит образование кольцевых канавок вращающимися роликами. После проведения зиговки масло (или воздух) подается в ниже >z г7

4 нюю полость силового цилиндра 6, вал 2 поднимается и машпна готова к следующему циклу.

Подобное выполнение механизма прижима у зигмашин позволяет увеличить их технологические возможности и уменьшить количество операций. Проведение испытанич на Тюменском заводе медицинского оборудования и инструментов подтвердили надежность и эффективность эигмашины в работе.

Зигмашина, содержащая закрепленные на станине валы с рабочими роликами, один из валов установлен в опорах неподвижно, а опоры другого подвижного вала связаны с прижимом, выполненным в виде корпуса, шарнирно соединенного с силовым цилиндром, отличающаяся тем, что, с целью улучшения условий прижима рабочих роликов друг к другу при изготовлении нескольких зигов одновременно, она снабжена двумя парами рычагов, параллельно установленных и шарнирно закрепленных одними концами на станине, а другими на корпусе прижима, силовой цилиндр размещен симметрично относительно опор неподвижного вала, а опоры подвижного вала размещены в выполненных на станине .направляющих.

Источники информации, принятые во вни мание при экспертизе:

l. Авторское свидетельство СССР № 475296, М. Кл, В 21 Н 7/! 8, 1973.

2. Авторское .свидетельство СССР № 412962, М, Кл. В 21 D 1704; 1972.
