Реферат

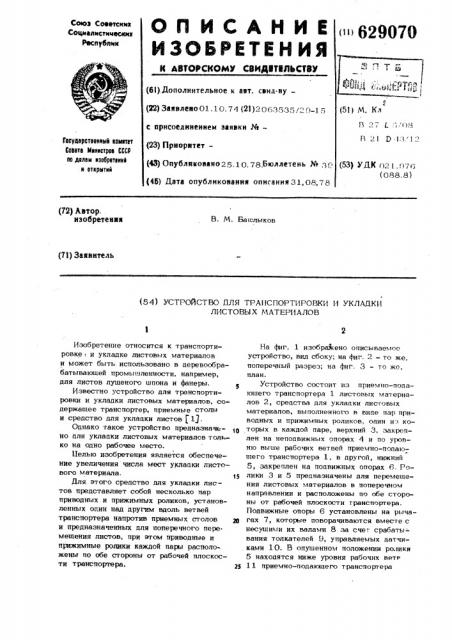

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДВТИДЬСТВУ

Саамов Советення

Соцналнстнмескня республик

29070 (6l).Ä0ï0ëíHòåëüí0å к авт. свил-ву (22) Заивлево01.10. 7п (21)2063535i20 1-, с присоединением заявки №вЂ” (23) Прнорвтет— (43) Опублнковано25 10 78 Бюллетень № 3ci (45) Дата опубликования описания 31.08.78

1. Кл

Гасударственный яоннтет

Ссвета Министра СССР не делам изобретений н еткрытнй

QK 02 1. .176 (088.8) (72) Автор, изобретения

B. М. Башлыков (71) Заявитель (54) УСТРОЙСТВО ЙЛЯ ТРА!!СПОРТИРОВКИ И УКЛАДКИ

ЛИСТОВЫ Х МАТЕРИ АЛОВ

Изобретение относится к транспортировке i и укладке листовых материалов и может быть использовано в деревообрабатывающей промышленности, например, для листов лушеного шпона и фанеры.

Известно устройство для транспортировки и укладки листовых материалов, содержащее транспортер, приемные столы и средство для укладки листов (1!.

Однако такое устройство предназначено пля уклапки листовых материалов только на одно рабочее место.

Целью изобретения является обеспечение увеличения числа мест укладки листового материала.

Для. этого средство для укладки листов представляет собой несколько пар приводных и прижимных роликов, установленных опии над другим вдоль ветвей транспортера напротив приемных столов и предназначенных для поперечного пере. мешения листов, при этом приводные и прижимные ролики каждой пары расположеньт по обе стороны от рабочей плоскости транспортера.

На фиг. 1 изображено описываемое устройство, вид сбоку; на фиг. 2 — то же, поперечный разрез; на фиг. 3 — то же, план.

Устройство состоит из приемно-попаюшего транспортера 1 листовых материалов 2, средства для укладки лисговых материалов, выполненного в виде пар приводных и прижимных роликов, олин «з которых в каждой паре, верхний 3, закреплен на неподвижных опорах 4 «по уровню выше рабочих ветвей приемно-попаюшего транспортера 1, в другой, нижний

5, закреплен на подвижных опорах 6. Ролики 3 и 5 предназначены для перемещения листовых материалов в поперечном направлении и расположены по обе стороны от рабочей плоскости транспортера.

Подвижные опоры 6 установлены на рыча1в гах 7, которые поворачиваются вместе с несущими их валамн 8 за счет срабаты- вания толкателей 9, управляемых датчиками 10. В опушенном положении ролики

5 находятся ниже уровня рабочих ветр

2Ь 1 1 приемно-подающего транспортера

62 907

0 4 портера. При дальнейшем подъеме нижний ролик 5 прижимает лист 2 к верхнему ролику 3, н происходит выгрузка листа с приемно-подающего транспортера 1 на столы 12. Нижний ролик 5 опускается в исходное положение для повторения цикла

Срабатывание того или иного датчика

10 по холу транспортера программируется на пульте управления 14.

Устройство для транспортировки и укладки листовых материалов, преимущественно лушеного шпона, содержащее транспортер, приемные столы и средство для укладки листов, о т л и.ч а ю ш е е— с я тем, что, с целью увеличения ясла мест укладки листового материала, средство для укладки листов представляет се бой несколько пар приводных прижимных роликов, установленных один) над другим вдоль ветвей транспортера,йапротив приемных столов и предназначенных для цоперечного перемещения листов, при этом приводные и прижимные ролики каждой, пары расположены по обе стороны от рабочей плоскости транспортера.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР № 383594, кл. В 27 ) 5/00, 1973.

Такое расположение роликов в парах обеспечивает возможность перемещения листовых материалов 2 в зазоре между ни ми. Количество пар вращающихся роликов по длине и ширине приемно-подающего

S транспортера 1 устанавливается в зависимости от вица листовых материалов и требуемого числа мест разгрузки. Подъемные столы 12 расположены напротив каждой пары вращающихся роликов. Перед транспортером 1 установлены питатель

Формула изобретения

1 3 я пульт управления 1 4.

Устройство работает следующим образом.

Листовые материалы, преимушествен15 но лушеный шпон, подлежащий укладке на столы 12, поступает из питателя 13 на приемно-подающий транспортер 1, который подает их к механизму разгрузки, выполненному в виде пар вращающихся роли20 ков. Поскольку в парах между верхними

3 и нижними 5 роликами в исходном положении имеется зазор, то листовые мате. риалы свободно проходят над нижними роликами 5. При движении листовых мате-т

25 риалов между вращающимися роликами 3 и 5 лист передней кромкой включает датчик 10, который замыкает цепь питания толкателя 9, при этом вал 8 с рычагами 7 поворачивается, а подвижные опоры

6 и нижний ролик 5 поднимается и поднимает лист 2 с \триемно-подающего трансФиг. 1

62 9070

Фиг.Р

12

Фие.З
