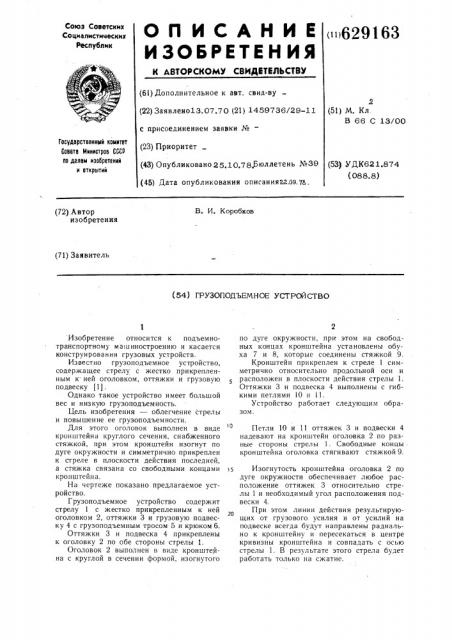

О Л И С А Н И Е (29163

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Рестгубпи к (61) Дополнительное к авт. свид-ву (22) Заявлено13.07.70 (21) 1459736/29-11 с присоединением заявки №вЂ” (23) Приоритет (43) Опубликовано 25.10.78.Бюллетень Ло39 (45) Дата опубликования описанияай.ов. В.

2 (51) М. Кл, В 66 С 13/00

Государственный номнтет

Совета Мнннстров СССР по делам нзооретеннй н открытнй (53) УДК621.874 (088.8) В. И. Коробков (72) Автор изобретения (71) Заявитель (54) ГРУЗОПОДЪЕМНОЕ УСТРОЙСТВО

Изобретение относится к подъемнотранспортному машиностроению и касается конструирования грузовых устройств.

Известно грузоподъемное устройство, содержащее стрелу с жестко прикрепленным к ней оголовком, оттяжки и грузовую подвеску (1).

Однако такое устройство имеет большой вес и низкую грузоподъемность.

Цель изобретения — облегчение стрелы и повышение ее грузоподъемности.

Для этого оголовок выполнен в виде кронштейна круглого сечения, снабженного стяжкой, при этом кронштейн изогнут по дуге окружности и симметрично прикреплен к стреле в плоскости действия последней, а стяжка связана со свободными концами кронштейна.

На чертеже показано предлагаемое устройство.

Грузоподъемное устройство содержит стрелу 1 с жестко прикрепленным к ней

20 оголовком 2, оттяжки 3 и грузовую подвеску 4 с грузоподъемным тросом 5 и крюком 6, Оттяжки 3 и подвеска 4 прикреплены к оголовку 2 по обе стороны стрелы 1.

Оголовок 2 выполнен в виде кронштейна с круглой в сечении формой, изогнутого по дуге окружности, при этом на свободных концах кронштейна установлены обуха 7 и 8, которые соединены стяжкой 9.

Кронштейн прикреплен к стреле 1 симметрично относительно продольной оси и расположен в плоскости действия стрелы 1.

Оттяжки 3 и подвеска 4 выполнены с гибкими петлями 10» 11.

Устройство работает следующим образом.

Петли 10 и 11 оттяжек 3 и подвески 4 надевают на кронштейн оголовка 2 по разные стороны стрелы 1. Свободные концы . кронштейна оголовка стягивают стяжкой 9.

Изогнутость кронштейна оголовка 2 по дуге окружности обеспечивает любое расположение оттяжек 3 относительно стрелы 1 и необходимый угол расположения подвески 4.

При этом линии действия результирующих от грузового усилия и от усилий на подвеске всегда будут направлены радиально к кронштейну и пересекаться в центре кривизны кронштейна и совпадать с осью стрелы 1. В результате этого стрела будет работать только на сжатие.

629163

Составитель Б. Даньшин

Редактор Н. Козлова Техред О. Луговая Корректор Н. Тупица

Заказ 5987/21 Тираж 1047 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Формула изобретения

Грузоподъемное устройство, содержащее стрелу с жестко прикрепленным к ней оголовком, оттяжки и грузовую подвеску, отличающееся тем, что, с целью облегчения стрелы и повышения ее грузоподъемности, оголовок выполнен в виде кронштейна круглого сечения, снабженного стяжкой, при

4 этом кронштейн изогнут по дуге окружности и симметрично прикреплен к стреле в плоскости действия последней, а стяжка связана со свободными концами кронштейна.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР

Мв 375252, М. Кл В 66 С 23/64, 1969.
